Инструкция по эксплуатации Det-Tronics EQP Fire and Gas Detection/Releasing System
Страница 36
95 - 3533
3 - 12
Таблица 3-8
Максимальная длина кабеля между
источником питания (напряжение ном. 24В)
и модулем расширения.
Сортамент
проводов
Максимальная длина
футы
метры
18 AWG (1,0 мм
2
) * 2200 650
16 AWG (1,5 мм
2
) * 3500 750
14 AWG (2,5 мм
2
) * 5600 1700
* Приблизительный эквивалент в метрической
системе.
Максимальная длина кабеля определяется с
учётом
его
физических
и
электрических
характеристик.
4. Проверить надёжность всех соединений.
5. Проверить, чтобы уплотнительное кольцо
соединительной коробки было в хорошем
состоянии.
6. Нанести
тонкий
слой
смазки
на
уплотнительное кольцо и резьбу крышки для
облегчения
установки
и
обеспечения
влагонепроницаемости.
ПРИМЕЧАНИЕ
Для смазки рекомендуется применять без-
кремниевую смазку, предлагаемую компании
Дет-Троникс.
7. Установить на место крышку коробки и плотно
затянуть. Не затягивать крышку слишком
туго.

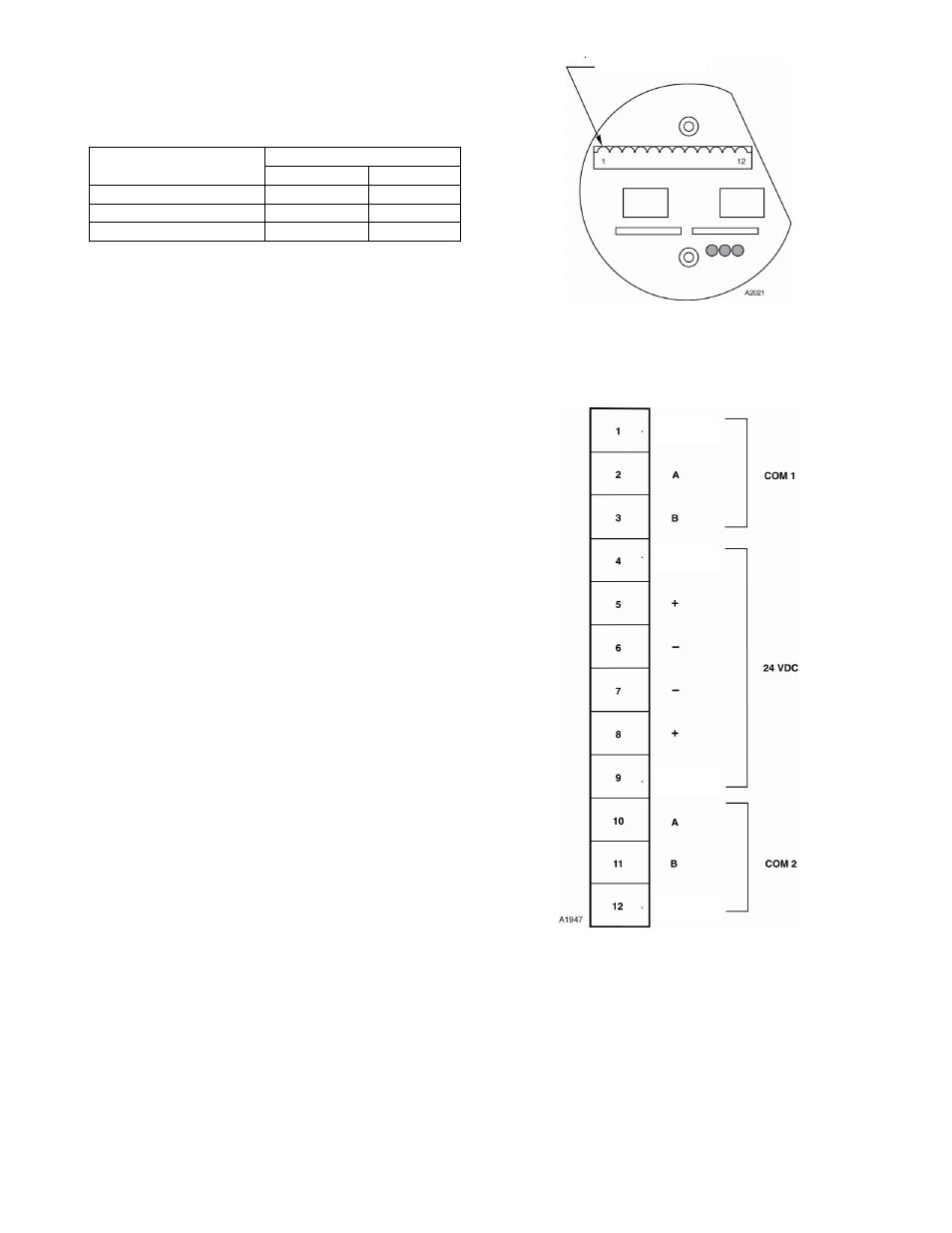

Рис. 3-2. Расположение клеммного блока
модуля расширения.
Рис. 3-3. Номера контактов и их назначение на
плате клеммной модуля расширения.
Экран
Экран
Экран
Экран
Клемма 1
