Инструкция по эксплуатации Det-Tronics EQP Fire and Gas Detection/Releasing System
Страница 48
95 - 3533
3 - 24
Таблица 3-9
Производитель
Номер
модели
Описание
Moxa
(www.moxa.com)
TCF-142-S
Конвертер,
RS485 –
оптоволоконный
одномодовый
кабель
Phoenix Contact
PSI-MOS-
RS485W2/
FO
Конвертер,
RS485 –
оптоволоконный
мультимодовый
кабель
Максимальная длина оптоволоконного кабеля
для конкретной ветви связи с учётом потерь в
кабеле определяется по следующей формуле:
[
оптич. мощность] – [потери в линии]
Длина кабеля
=
[затухание кабеля]
где потери в линии определяются количеством
конечных соединительных разъёмов, количест-
вом
промежуточных
соединителей
и
коэффициентом запаса.
Пример:
Оптическая мощность, дБ
– 10
Затухание кабеля, дБ/км –
0,4
Потери 2 разъёма, дБ каждый –
0,5
Коэф. запаса, дБ макс.
– 3,0
10 – (2 х 0,5) – 3,0
Длина кабеля макс. =
= 15 км
0,4
За более подробной информацией о выборе
соответствующих
оптоволоконных
средств
передачи информации и их установки следует
обращаться в службу поддержки компании Дет-
Троникс.

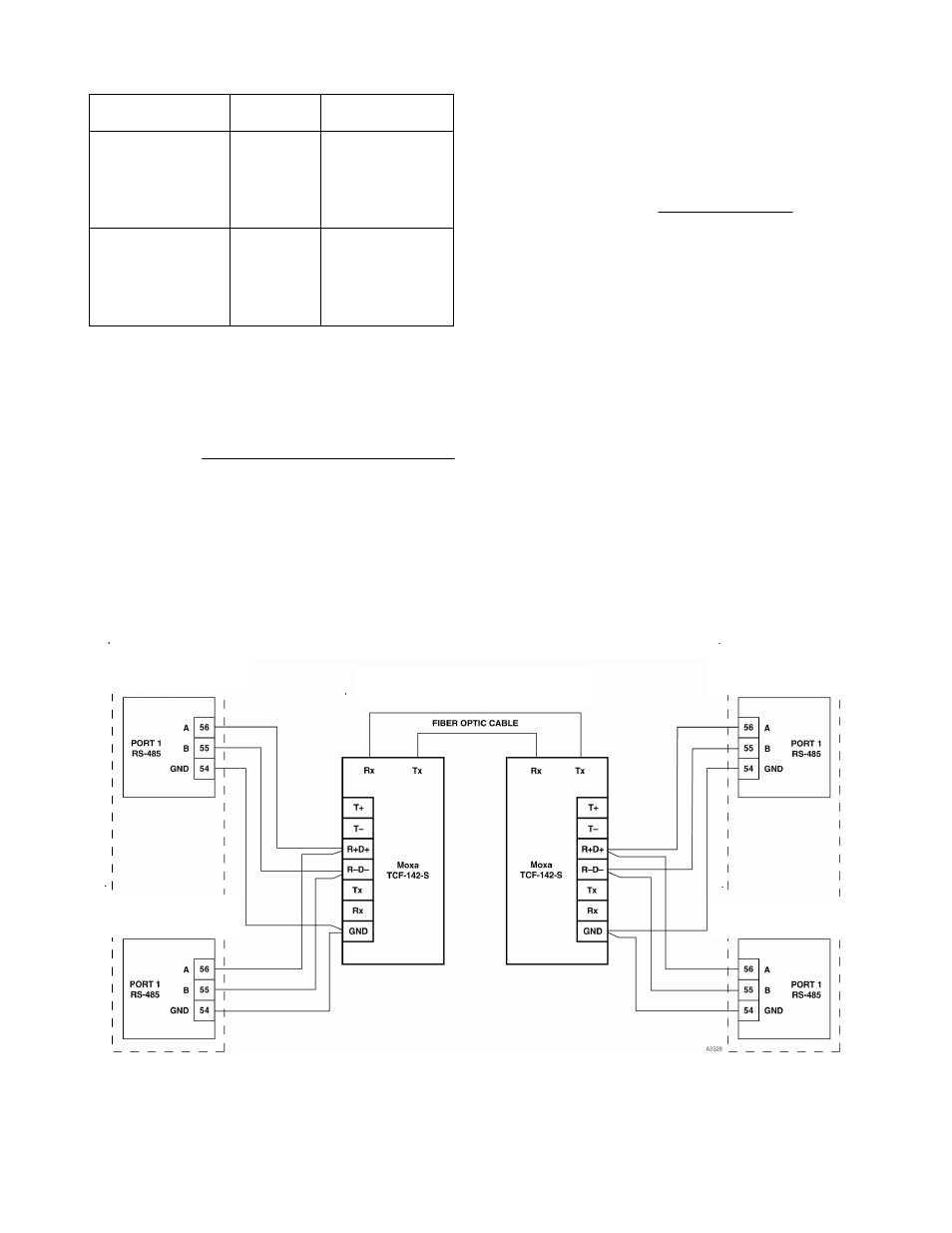

Рис. 3-14. Соединение контроллеров оптоволоконным кабелем в соответствии
с требованиями NFPA 72, класс В
Кабель оптоволоконный
одномодовый
EQP Контроллер №1
EQP Контроллер №3
EQP Контроллер №2
EQP Контроллер №4
