Ниже приводится терминология, применяемая в
системах с резервированием контроллера:
Главный (Master) контроллер
Нормальный режим работы для контроллеров в
системах без резервирования. Выполняются
задачи, определяемые логическими схемами
пользователя,
контролируется
исправность
выходных цепей и все последовательные
интерфейсу находятся в активном состоянии.
Резервный (Standby) контроллер
В этот контроллер поступают все входные
сигналы, но отсутствует контроль над выход-
ными цепями, и пользовательская логика не
функционирует.
Резервный
контроллер
получает обновлённую информацию от главного
контроллера для обеспечения, в случае
необходимости,
бесперебойной
передачи
управления системой резервному контроллеру.
Первичный (Primary) контроллер
Это контроллер, которому присвоен адрес №1.
Вторичный (Secondary) контроллер
Это контроллер, которому присвоен адрес №2.
Бесперебойная передача
Во время передачи управления системой от
одного контроллера другому контроллеру не
происходит изменений выходных сигналов.
Последовательная интерфейсная плата
Последовательная
интерфейсная
плата
устанавливается по выбору и поддерживает
взаимодействия с внешними устройствами с
помощью четырёх дополнительных серийных
интерфейсных портов. Назначение этих портов
приведено в таблице 2-4. В системе с
резервированием установка этой платы требуется
в обоих контроллерах.
Таблица 2-4
Назначение портов интерфейсной платы
Название
порта
Интер-
фейс
Функция
Последователь-
ный порт 2
RS-485 MODBUS
(Master/Slave) с
мониторингом КЗ на
землю, изолированный
Последователь-
ный порт 3
RS-232 MODBUS
(Master/Slave) для
конфигурации S
3
Последователь-
ный порт 4
RS-232 MODBUS
(Master/Slave)
Порт связи
контроллеров с
резервированием
HSSL
RS-232 Только для связи
контроллеров между
собой в системе с
резервированием
ЛОКАЛЬНАЯ ОПЕРАЦИОННАЯ СЕТЬ LON
LON представляет собой двухпроводный, отказо-
устойчивый коммуникационный шлейф связи.
Шлейф является кольцевым - начинается и
заканчивается в контроллере EQP. К шлейфу
может подключаться до 246 интеллектуальных
полевых устройств, размещённых по всей длине
шлейфа с максимальной протяжённостью до
10000 метров.
ПРИМЕЧАНИЕ
Все
полевые
устройства
отвечают
требованиям по выполнению связи с
контроллером
в
соответствии
с
требованиями ANCI/NFPA для класса X.
Расширители сети
Передаваемые сигналы могут распространяться
по
коммуникационному
кабелю LON на
максимальном расстоянии в 2000 метров. В конце
этого сегмента должен устанавливаться модуль
расширения сети NE (см. рис. 2-7), выполняющий
роль ретранслятора данных связи в следующий
сегмент
шлейфа.
С
установкой
модуля
расширения сети, длина коммуникационного
шлейфа увеличивается ещё на 2000 метров. В
связи с задержкой распространения сигналов в
кабеле максимальная длина коммуникационного
шлейфа ограничена 10000 метрами.

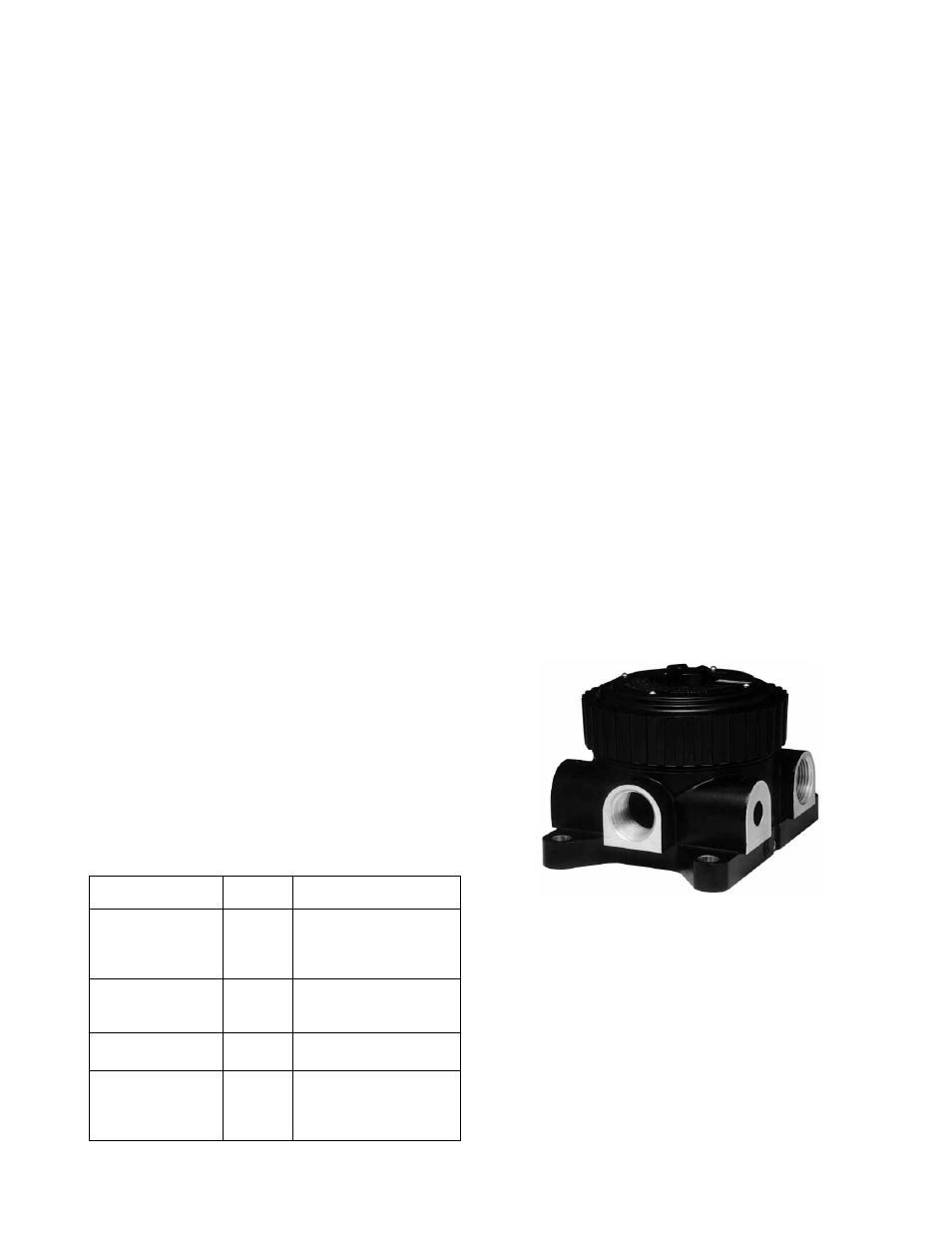

Рис. 2-7. Модуль расширения сети NE
системы EQP.
ПРИМЕЧАНИЕ
Использование
модуля
расширения
требуется в коммуникационных шлейфах, к
которым подключено более 60 устройств.
