Инструкция по эксплуатации Det-Tronics EQP Fire and Gas Detection/Releasing System
Страница 72
95 -3533
3 - 48

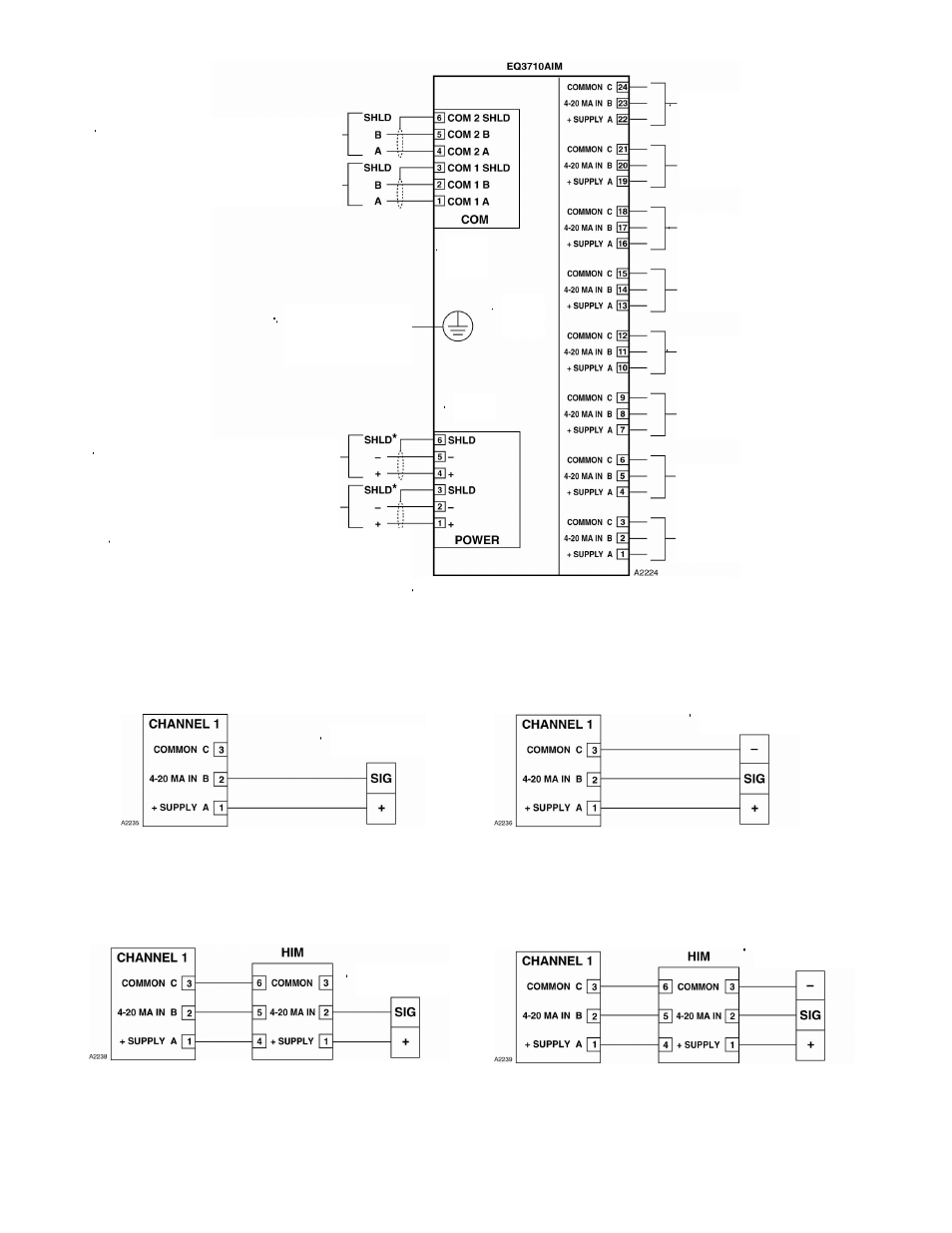

Рис. 3-46. Назначение разъёмов модуля АIМ.
Рис. 3-47. Двухпроводная схема–
неизолированный токовый выход 4-20 мА
(источник тока).
Рис. 3-48. Двухпроводная схема с интерфейсным
модулем HART – неизолированный
токовый выход 4-20 мА (источник тока).
Рис. 3-49. Трёхпроводная схема –
неизолированный токовый выход 4-20 мА
(источник тока).
Рис. 3-50. Трёхпроводная схема с интерфейсным
модулем HART– неизолированный
токовый выход 4-20 мА (источник тока).
Канал 8
Канал 7
Канал 6
Канал 5
Канал 4
Канал 3
Канал 2
Канал 1
Р3
Р2
Р1
Заземление
Трансмиттер
От предыдущего уст-ва на шлейфе
К следующему уст-ву на шлейфе
Вх. напряжение 24 В пост. тока
Вх. напряжение 24 В пост. тока
Заземление
*Экранирование кабеля питания не
обязательно, если это не требуется
национальными нормами.
SHLD - Экран Common - Общий
Power - Питание In -/Out+ - Вх (-)/Вых (+)
+Supply - (+) Питание
Трансмиттер
Трансмиттер
Трансмиттер
