ИНДИКАТОРЫ СОСТОЯНИЙ КОНТРОЛЛЕРА
Состояние системы визуально отображается в
контроллере двумя способами – с помощью
текстового дисплея сообщений (см. рис. 4-2) и с
помощью световых диодов СИД (см. таблицу 4-1).
Эти индикаторы и их функции описываются в
последующих параграфах.
ТЕКСТОВОЙ ДИСПЛЕЙ СООБЩЕНИЙ
Текстовый дисплей используется в контроллере
для отображения текущих состояний, активных
сигналов тревожной сигнализации и возможных
неисправностей. В состоянии тревоги или
неисправности, дисплей прокручивает детальное
сообщение о событии, включая тип события
(тревога, неисправность, контрольный сигнал и
т.д.), идентификационный номер устройства, а
также время и дату события. В случае
одновременного
проявления
многочисленных
сигналов тревоги или неисправности, дисплей
показывает все активные состояния до тех пор,
пока события не деактивируется и пока не
выполнена команда сброса.
ВАРИАНТЫ МЕНЮ КОНТРОЛЛЕРА
Конструкция контроллера позволяет производить
индикацию состояний системы и информации о
соответствующем устройстве на шлейфе. Далее
приводятся инструкции, как пользоваться меню
контроллера для получения доступа к этой
информации и осуществлять незначительные
изменения в конфигурации системы, см. рис. 4-3а
и 4-3б.
ПРИМЕЧАНИЕ
При работе в дежурном режиме, когда
отсутствуют
сигналы
тревоги
или
неисправности,
дисплей
прокручивает
текущее системное время и дату.
Главное меню отображает перечень возможных
вариантов доступа к информации, выводимой на
дисплей контроллера. Этот перечень также
включает доступ к установке времени и даты, а
также различным видам диагностики.

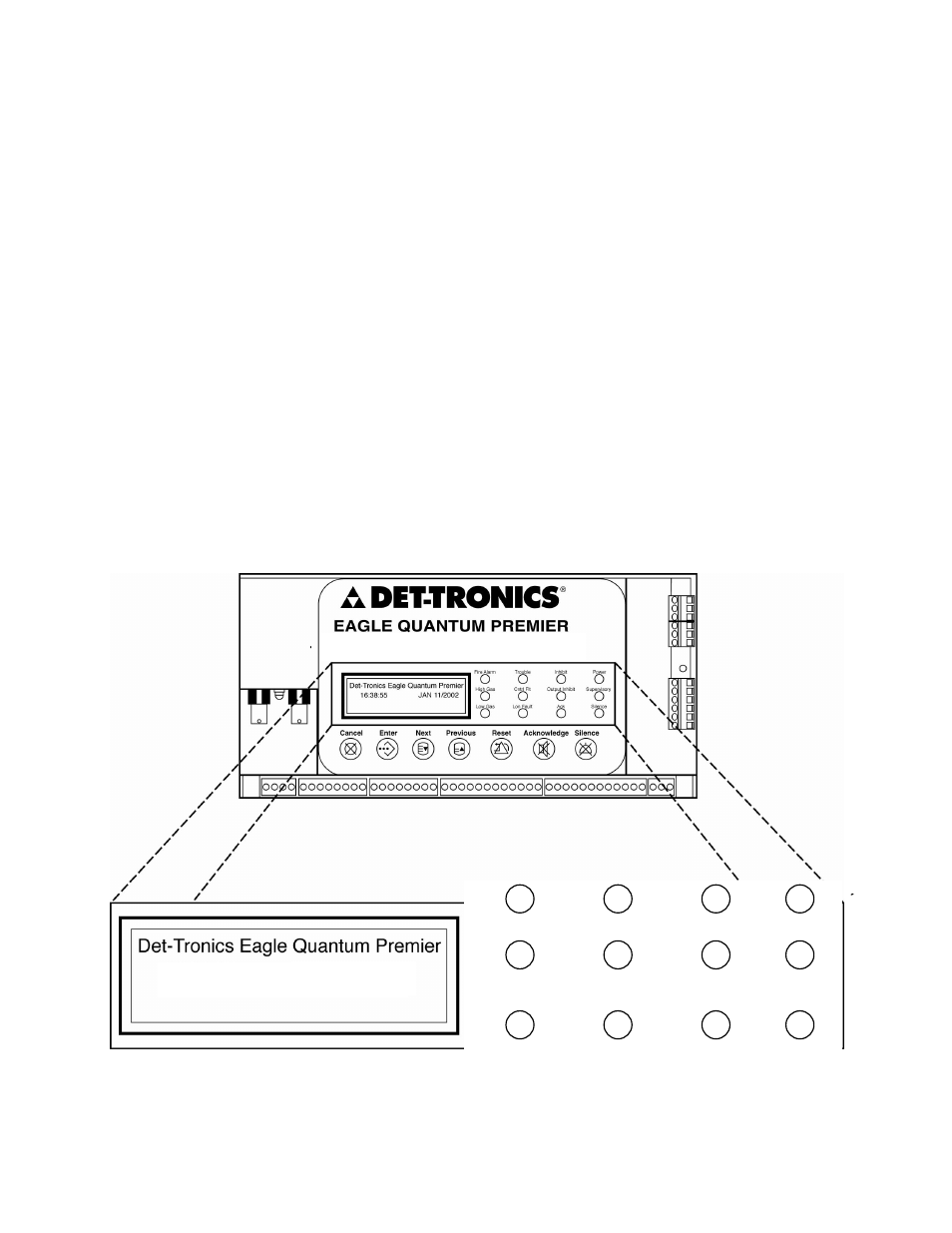

Рис. 4-2. Текстовый дисплей сообщений контроллера и расположение индикаторов состояний системы.
КОНТРОЛЛЕР СИСТЕМЫ БЕЗОПАСНОСТИ
Пожар
Общ. неиспр Блокировка Питание
Газ-В. уровень
Сбой
Блок. выходов Контроль
контроллера
Газ-Н. уровень Неиспр. LON Подтверж. Отключение
оповещения
Дата
Время и
Дата
