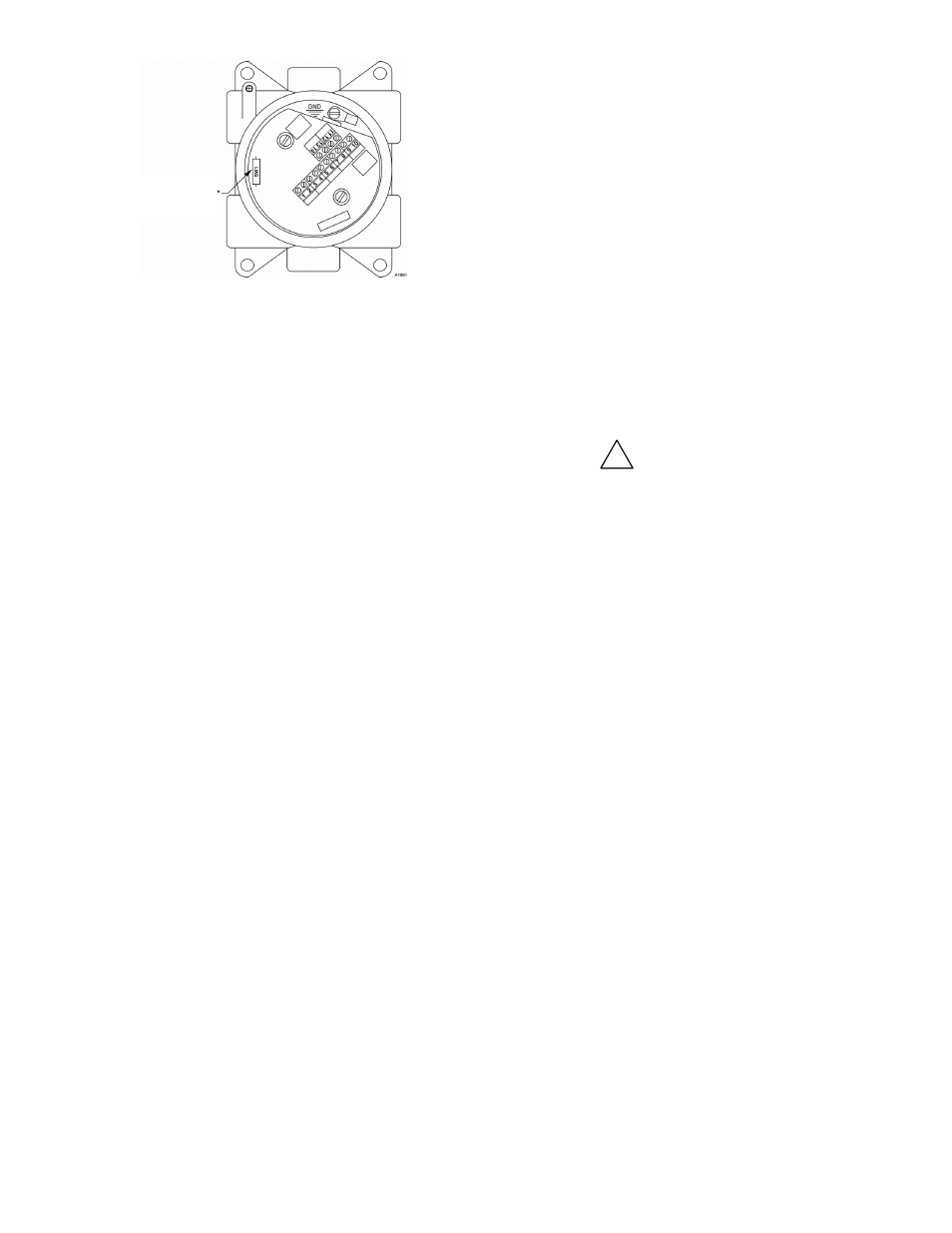

Рис. 5-1. Клеммная плата модуля DCU.
ПРОЦЕДУРА РУЧНОЙ КАЛИБРОВКИ
УНИВЕРСАЛЬНОГО МОДУЛЯ DCU

КАЛИБРОВОЧНЫЙ АЛГОРИТМ ”А”
Нормальный режим калибровки
1. Активировать геркон (красный СИД мигает
пока геркон находится в замкнутом
состоянии).
2. По прошествии трёх минут, в течение которых
геркон замкнут, начинает мигать СИД
калибровки, указывая, что устройство готово
для калибровки нулевого уровня.
3. Подать сигнал 4 мА, соответствующий нулю.
4. Активировать геркон (красный СИД мигает
пока геркон в замкнутом состоянии).
5. По прошествии трёх минут, в течение которых
геркон замкнут, модуль DCU заносит в журнал
регистрации некалиброванное значение и
начинает калибровку нулевого значения (СИД
калибровки горит непрерывно).
6. Подать калибровочный газ (поверочную
газовую смесь).
7. СИД калибровки начинает мигать по мере
увеличения сигнала.
8. Активировать геркон (красный СИД мигает
пока геркон в замкнутом состоянии).
9. По прошествии трёх минут, в течение которых
геркон замкнут, модуль DCU заносит в журнал
регистрации некалиброванное значение и
начинает
калибровку диапазона (СИД
калибровки горит непрерывно).
10. СИД калибровки горит непрерывно.
11. Убрать калибровочный газ (поверочную
газовую смесь) и верните значение
аналогового сигнала к нормальному.
12. Активировать геркон (красный СИД мигает в
течение трёх секунд, пока геркон в замкнутом
состоянии).
13. Процедура калибровки окончена и СИД
калибровки гаснет.
ПРИМЕЧАНИЕ
Если процедура калибровки не закончена в
течение 12 минут, то устанавливаются
значения
предыдущей калибровки.
Светодиод калибровки будет мигать и
процесс регистрируется в архиве как
’’прерванный’’.
Процедура замены датчика
 ВНИМАНИЕ!
Не открывать корпус устройства под
напряжением во взрывоопасной среде.
1. Снять крышку соединительной коробки и
нажмите переключатель “Sensor Replacement’’
(замена датчика).
2. СИД калибровки модуля DCU будет мигать
указывая, что устройство готово для
калибровки нулевого уровня.
3. Заменить датчик и подать сигнал 4 мА,
соответствующий нулю.
4. Активировать геркон (красный СИД мигает 3
секунды, пока геркон в замкнутом состоянии).
5. Модуль DCU заносит некалиброванное
значение в первую строчку журнала
регистрации и начинает калибровку нулевого
значения (СИД калибровки горит постоянно).
6. Подать калибровочный газ (поверочную
смесь).
7. СИД калибровки начинает мигать по мере
увеличения сигнала.
8. Активировать геркон (красный СИД мигает 3
секунды пока геркон в замкнутом состоянии).
9. Модуль DCU заносит некалиброванное
значение в первый регистр журнала
регистрации и начинает калибровку
диапазона.
10. СИД калибровки горит непрерывно.
Геркон *
* Для активации геркона удерживайте магнит с наружной
стенки корпуса напротив геркона на высоте примерно 25
мм выше установочной поверхности.
