Det-Tronics EQP Fire and Gas Detection/Releasing System - Инструкция (Страница 79)

3 - 55 95 -3533
7. Соединить датчик с разъёмом Р2 на
преобразовательной плате.
8. Установить преобразовательную плату над
клеммной платой и закрепить стойки.
ПРИМЕЧАНИЕ
Убедиться в правильной установке
преобразовательной платы. Если преобра-
зовательная плата развёрнута на 180
о от
требуемой ориентации, то модуль DCUЕх
будет функционировать неправильно, в
результате чего на дисплее контроллера
появится сообщение ’’Ошибка коммуника-
ционного шлейфа’’, см. рис. 3-56.
9. Вставить плоский кабель в коммуникационный
узел и подсоедить его к преобразовательной
плате.
10. Установить адрес устройства, как указывается
далее в параграфе Конфигурация системы.
11. Проверить, чтобы уплотнительное кольцо
разделительной коробки и модуля DCUЕх
были в хорошем состоянии. На уплотни-
тельное кольцо и резьбу крышки нанести
тонкий
слой безкремниевой смазки,
предлагаемой компанией Дет-Троникс.
12. Установить на место крышку модуля.
Дистанционная установка датчика с модулем
DCUЕх
В случае, если требуется раздельная установка
датчика и модуля, следует руководствоваться
следующими правилами. Существуют два метода
подключения устройств:
Предпочтительный метод
1. Размонтировать модуль DCUЕх и снять
преобразовательную плату (см. процедуру
выполнение электромонтажа). Сборка модуля
на данном этапе не выполняется.
2. Установить преобразовательную плату
внутри соединительной коробки, при этом
необходимо удалить имеющуюся в коробке
плату.
ПРИМЕЧАНИЕ
Соединительная коробка может быть
удалена от модуля DCUЕх на расстояние
до 300 м с использованием трёхпро-
водного экранированного кабеля сечением
1,0 мм
2 . Независимо от расстояния, на
входе преобразовательной платы должно
обеспечиваться минимальное напряжение
питания пост. тока 18 В, см. рис. 3-57.

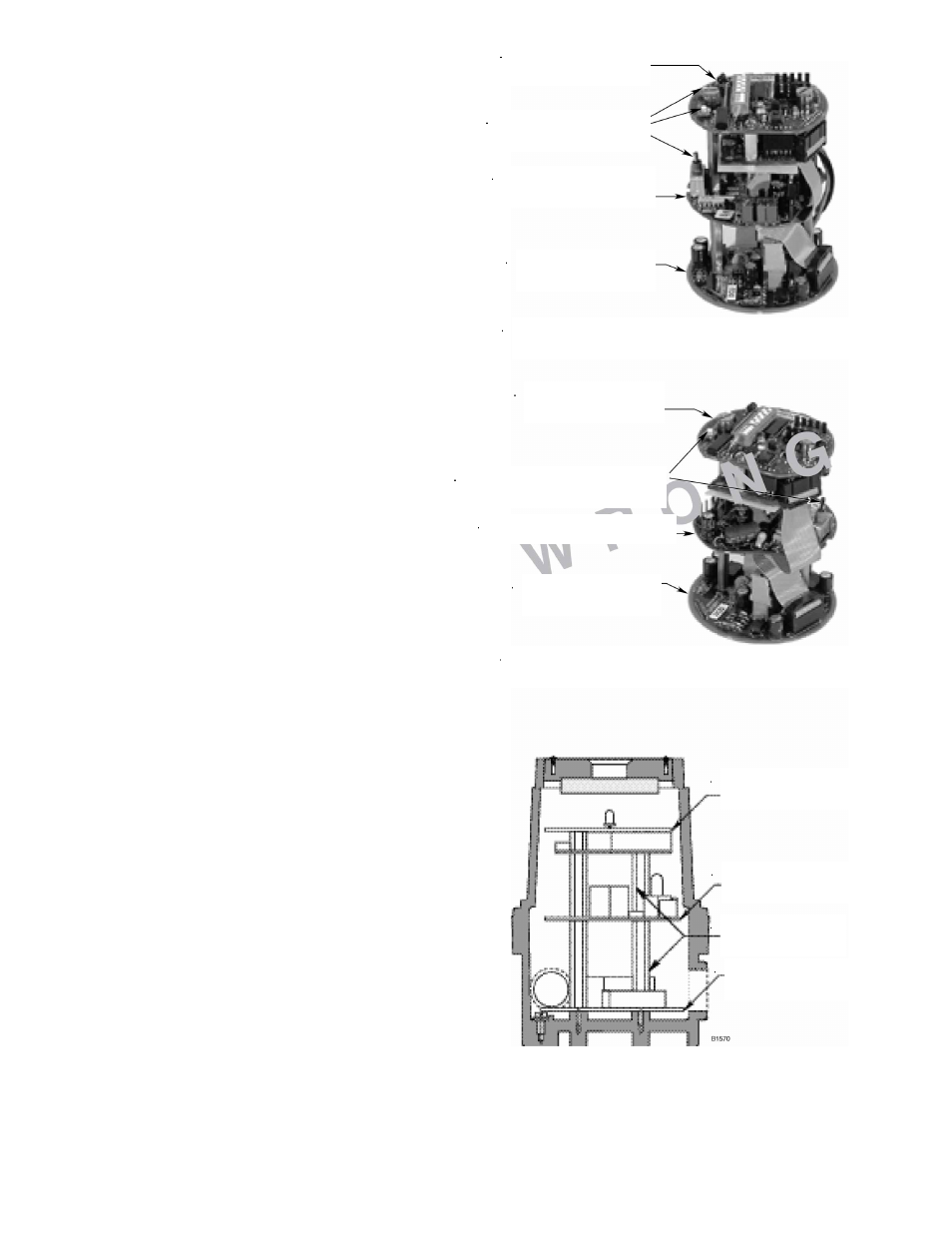

Рис. 3-56. Расположение плат модуля DCUЕх.
Узел
коммуникационный
Переключатели
(все с одной стороны)
Плата
преобразовательная
Плата клеммная
Правильная ориентация преобразовательной платы
Узел
коммуникационный
Переключатели
(на противоположных сторонах)
Плата преобразовательная
Плата клеммная
Неправильная ориентация преобразовательной платы
Узел
коммуникационный
Плата
преобразовательная
Плата клеммная
Стойки
монтажные
