Разъём Р4,
входные/выходные клеммы с 13 по 24 (А, В и
С) каналов с 5 по 8
Назначение клемм приводится в индивидуальных
примерах конфигураций. Информация указана
для канала 1 и распространяется на каналы со 2
по 8.
Входная цепь без контроля исправности
подсоединения внешних устройств
Внешние провода системы подсоединяются к
соответствующим клеммам разъёма как показано
на рис. 3-26. Входной сигнал поступает в модуль
от одного или нескольких Н.Р. контактов
выключателей. Установка оконечного резистора
не требуется.
Клемма “+Supply” должна оставаться незадейст-
вованной.
Входная цепь с контролем обрыва
Внешние провода системы подсоединяются к
соответствующим
клеммам
разъёма.
Для
соединений класса В см. рис. 3-27. Для
соединений класса А см. рис. 3-28, при этом для
работы одной цепи используются два канала.
Входной сигнал модуля поступает от одного или
нескольких
Н.Р.
контактов
выключателей.
Параллельно контактам последнего выключателя
устанавливается оконечный резистор ЕOL 10
кОм/0,125 Вт.
Клемма “+Supply” должна оставаться незадейст-
вованной.
Входная цепь с контролем обрыва и
короткого замыкания
Внешние провода системы подсоединяются к
соответствующим
клеммам
разъёма.
Для
соединений класса В см. рис. 3-29. Для
соединений класса А см. рис. 3-30, при этом для
работы одной цепи используются два канала.
Входной сигнал модуля поступает от одного или
нескольких
Н.Р.
контактов
выключателей.
Последовательно
с каждым
выключателем
устанавливается резистор 3,3 кОм/0,125 Вт, а
параллельно обратной ветви устанавливается
оконечный резистор ЕOL 10 кОм/0,125 Вт.
ПРИМЕЧАНИЕ
Если используется больше, чем один
выключатель, то первое активированное
событие (выключатель замкнут) должно
фиксироваться.
Любой
последующий
замкнутый
выключатель
укажет
на
наличие короткого замыкания цепи.
Клемма “+Supply” должна оставаться незадейст-
вованной.

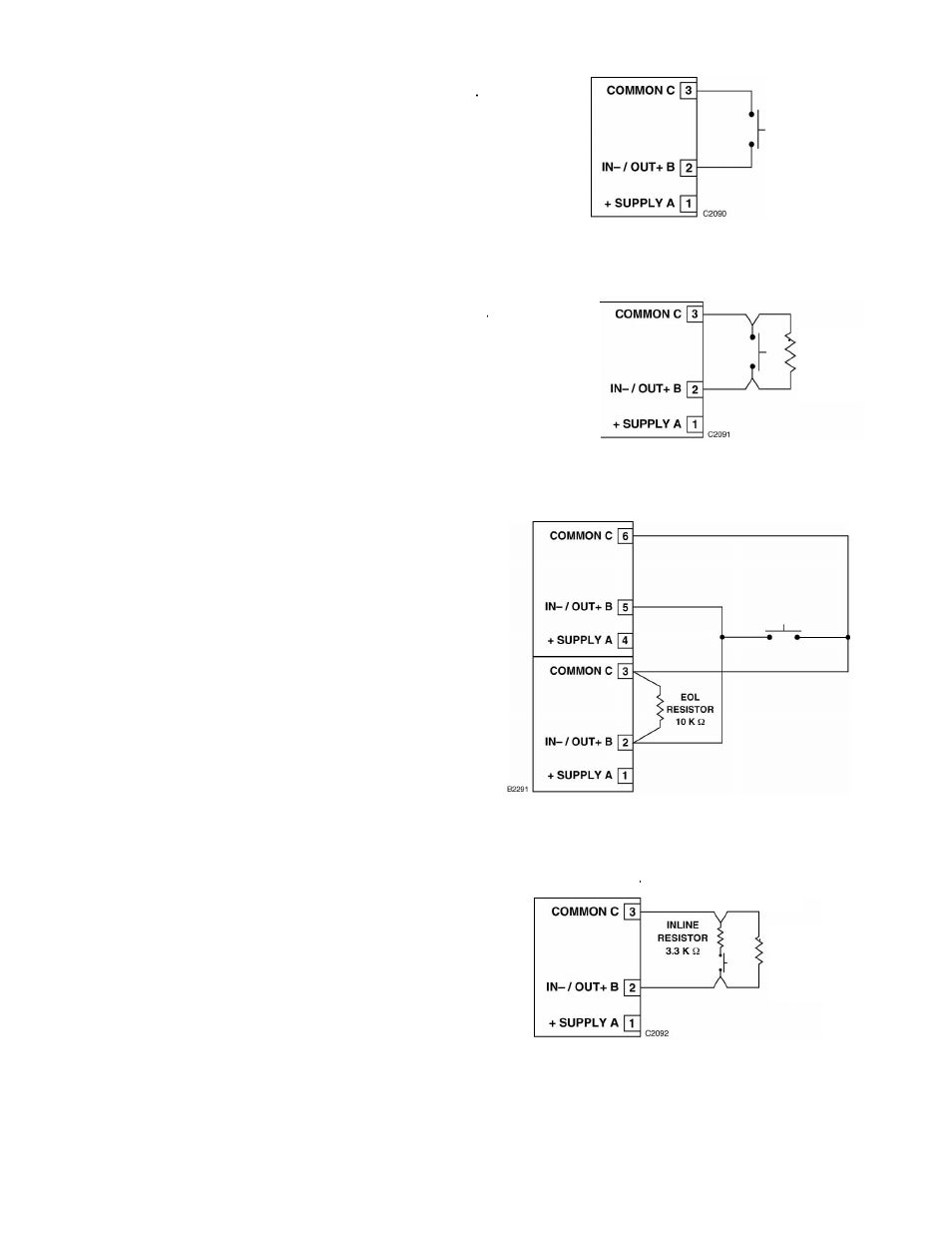

Рис. 3-26. Конфигурация входной цепи без
контроля.
Рис. 3-27. Конфигурация входной цепи с
контролем (класс В).
Рис. 3-28. Конфигурация входной цепи с
контролем (класс А).
Рис. 3-29. Конфигурация входной цепи с
контролем на обрыв и короткое замыкание
(класс В).
Общий С
Вх -/Вых + B
+Питание А
Оконечный
резистор
ЕOL 10 кОм
Последовательный
резистор 3,3 кОм
Оконечный
резистор
ЕOL 10 кОм
Общий С
Вх -/Вых + B
+Питание А
