3 - 57 95 -3533

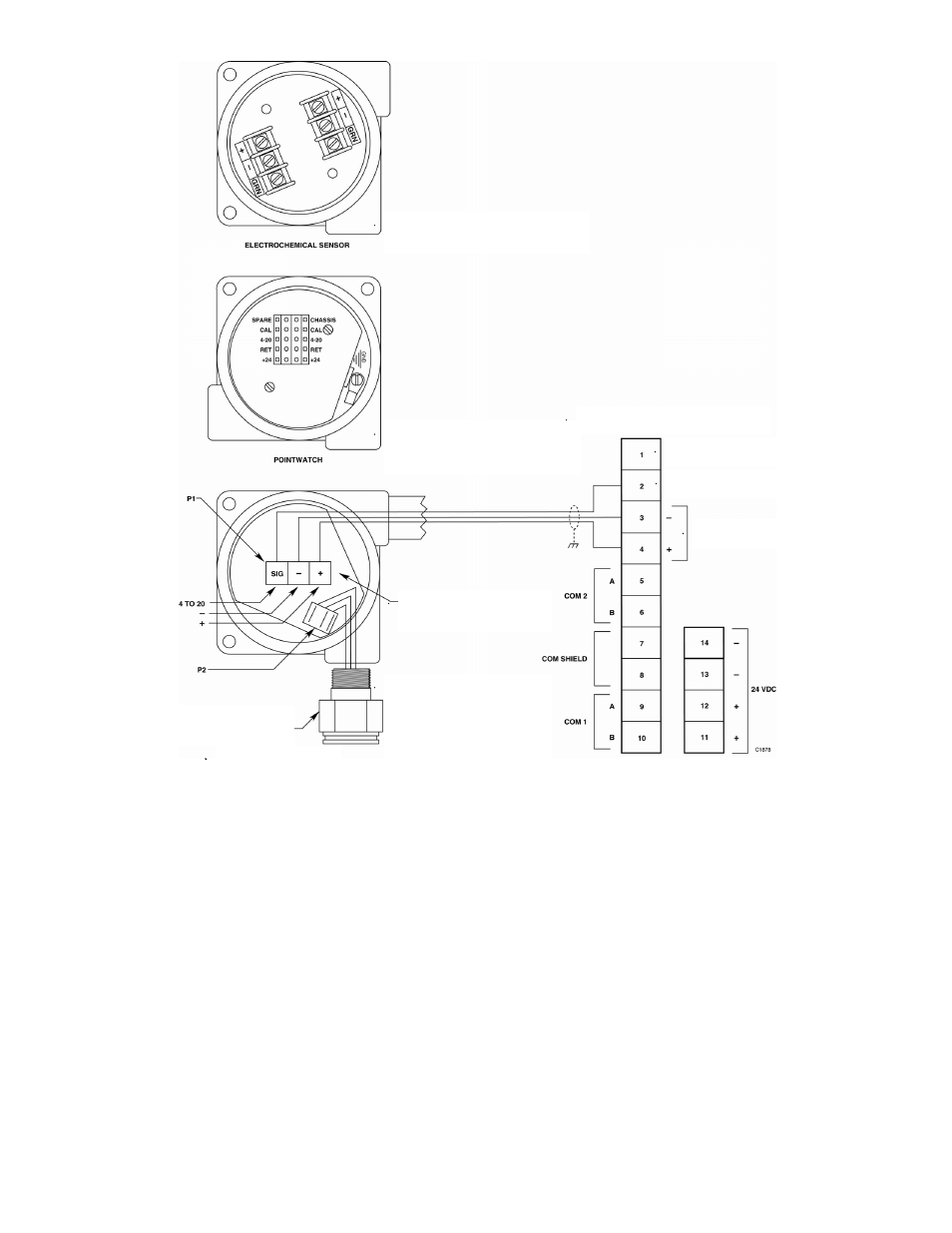

Рис. 3-57. Комплекты для дистанционной установки датчиков.
Плата
преобразовательная
Коробка соединительная
газоанализатора
POINTWATCH
Примечание:
Соединительную
коробку с
каталитическим
датчиком всегда
ориентировать
датчиком вниз.
Коробка соединительная для
электрохимического датчика
Датчик
каталитический
Клеммная плата DCU
Вход сигнала 4-20 мА
Питание датчика
Калибровка POINTWATCH
