3 - 21

95 -3533

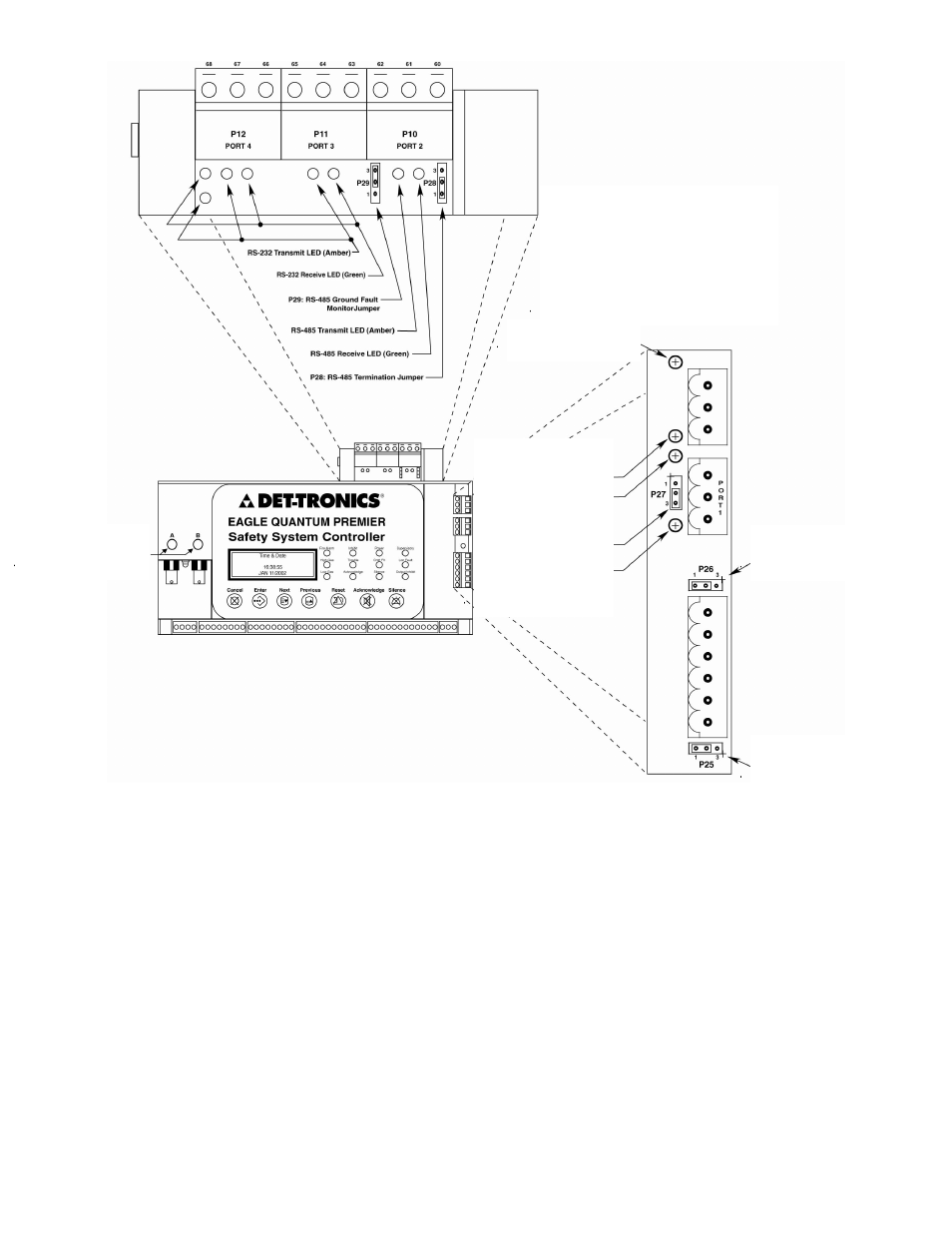

Рис. 3-12. Расположение перемычек, светодиодных индикаторов (СИД)

и коммуникационных портов контроллера EQP.



Разъём Р9, клеммы 57, 58 и 59 – интерфейс
RS-232 или порт конфигурации с помощью S

3

Параметры

конфигурации,

загруженные

в

контроллер,

определяют

скорость

обмена

данными через интерфейс, проверку чётности и
адреса устройства MODBUS. Скорость передачи
данных

может

устанавливаться

програм-

мированием на 2400, 4800, 9600, 19200, 38400,
57600 и 115200 бод (заводская конфигурация
115200 бод). Контроллер использует 8-битовый
формат с одним стоповым битом.

Назначение клемм коммуникационного порта
(трёхпозиционный клеммный блок):
57 — GND (заземление)
58 — RXD (приём)
59 — TXD (передача)


Разъём Р10, клеммы 60, 61 и 62, порт 2 –
интерфейс RS-485 MODBUS RTU Master/Slave

Параметры

конфигурации,

загруженные

в

контроллер, определяют скорость передачи
данных через интерфейс, проверку чётности и
адреса устройства MODBUS.

Обозначение (сверху вниз):
1. СИД RS-232 передача (жёлтый)
2. СИД RS-232 приём (зелёный)
3. Р29: RS-485 перемычка

мониторинга КЗ на землю

4. СИД RS-485 передача (жёлтый)
5. СИД RS-485 приём (зелёный)
6. Р28: RS-485 перемычка

СИД RS-232

приём (зелён.)

СИД RS-485

передача (жёлт.)

Перемычка RS-485

СИД RS-485

приём (зелён.)

СИД RS-232

передача (жёлт.)


Перемычка СОМ1
шлейфа LON


Перемычка СОМ2
шлейфа LON

Индикаторы

каналов
