Глава 4
ОПИСАНИЕ РАБОТЫ
СИСТЕМНЫЙ КОНТРОЛЛЕР
Кнопки управления
На лицевой панели контроллера имеется семь
кнопок управления. Эти кнопки позволяют
оператору реагировать на тревожную сигна-
лизацию и различные состояния системы,
получать доступ к отчётам о состояниях системы
и устанавливать отметки времени и даты.
В
последующих
параграфах
описываются
функции каждой кнопки управления. Диаграмма
расположения кнопок приводится на рис. 4-1.
Кнопка ’’Отмена’’ выполняет функцию отмены
выбранной команды и возврата меню к
предыдущему выбору вариантов меню.
Кнопка’’Ввод’’ активирует выбранную команду
меню, а также переход к следующему перечню
возможных вариантов меню. За дополнительной
информацией обращаться к разделу ’’Варианты
меню контроллера’’ данной главы.
ПРИМЕЧАНИЕ
Нажатие кнопки ’’Ввод’’ во время индикации
тревог возвращает дисплей в Главное
меню.
Кнопка ’’Вниз’’ позволяет оператору просматри-
вать все возможные варианты в данном меню.
Каждый раз, когда нажимается эта кнопка, курсор
дисплея указывает на следующую команду в
текущем перечне вариантов (см. детальное
разъяснение
в
разделе ’’варианты
меню
контроллера’’ данной главы).
Кнопка ’’Вверх’’ позволяет оператору просматри-
вать все возможные варианты в данном меню.
Каждый раз, когда нажимается эта кнопка, курсор
дисплея указывает на предыдущую команду в
текущем перечне вариантов (см. детальное
разъяснение
в
разделе ’’Варианты
меню
контроллера’’ данной главы).
Кнопка ’’Сброс’’ вызывает возврат в исходное
состояние
всех
зафиксированных
выходов
контроллера, которые больше не находятся в
активном состоянии.
Кнопка ’’Подтверждение’’ снимает звуковой
сигнал внутреннего зуммера.
Кнопка ’’Отключение оповещения’’ Включает
СИД-индикатор ’’Отключение оповещения’’ и
переводит
логику
пользователя
в
данное
состояние.

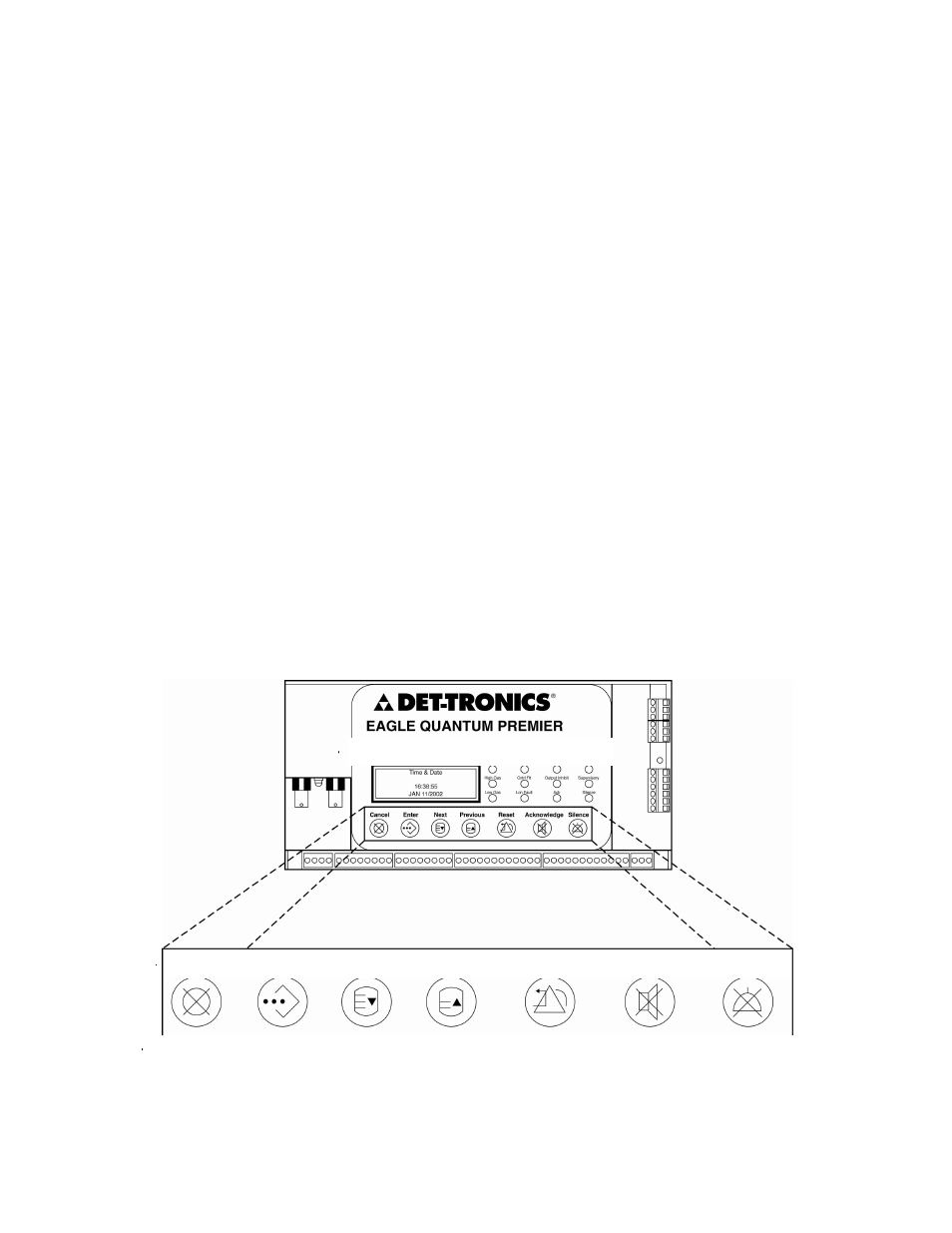

Рис. 4-1. Расположение кнопок управления контроллера.
КОНТРОЛЛЕР СИСТЕМЫ БЕЗОПАСНОСТИ
Отмена
Ввод
Вниз Вверх
Сброс
Подтверждение Отключение
оповещения
