МОДУЛЬ КОНТРОЛЬНЫЙ EQ3750ASH
Адресный модуль ASH контроля извещателей
дымовых
и
тепловых
выполняет
роль
интерфейсного
устройста,
обеспечивающего
автоматическую и бесперебойную пожарную
охрану в системе EQP.
Модуль ASH размещается на шлейфе LON
системы EQP и имеет собственный шлейф, к
которому может подключаться до 64 адресных
полевых
устройств.
Такая
конфигурация
позволяет всем устройствам, как извещателям
пламени и газоанализаторам, так и извещателям
дымовым и тепловым работать в одной системе,
а контроллеру EQP управлять индикацией и
оповещением пожарной тревоги, поступающим
либо от шлейфных модулей ввода/вывода, либо
от подключённых шлейфов с адресными
извещателями
дымовыми
и
тепловыми.
Контроллер EQP способен поддерживать работа
до 10 подключённых к шлейфу LON модулей
ASH.
К шлейфу моделя ASH подключаются устройства
серии Discovery и XP95 производства Apollo Fire
Detecters Ltd.. К этим устройствам относятся
извещатели
дымовые,
тепловые,
ручные,
оповещатели звуковые и световые, а также
модули
ввода/вывода.
Конфигурация
и
адресация этих устройств выполняется с
помощью программной утилиты S
3
, разработан-
ной компанией Дет-Троникс.
Для обеспечения надёжности работы системы
модуль ASH выполняет постоянный мониторинг
своих входых и выходных цепей на обрыв и
короткое замыкание. В процессе нормальной
работы модуль ASH непрерывно проверяет свой
шлейф на наличие состояний неиправности и
управляет логической программой пользователя,
которая осуществляет контроль за всеми
полевыми устройствами. Модуль направляет
информацию о состояниях неисправности и
тревоги в контроллер EQP.
Контроллер EQP, в свою очередь, выполняет
постоянный мониторинг модуля ASH, а также
полевых устройств, подключённых к модулю.
Состояния неисправности и тревоги полевых
устройств модуля заносятся в журнал событий
контроллера.
Состояние
системы
может
определяться с использованием утилиты S
3
или
индикаторов состояний на лицевой панели
модуля.
Модуль
выполняет
индикацию
включения напряжения питания, сбоев или
активированных полевых устройств на шлейфе с
помощью
светодиодов
СИД.Детальная
информация о технических характе-ристиках
модуля EQ3750ASH и подключении полевых
устройств Apollo приводится в РЭ 95-3654.

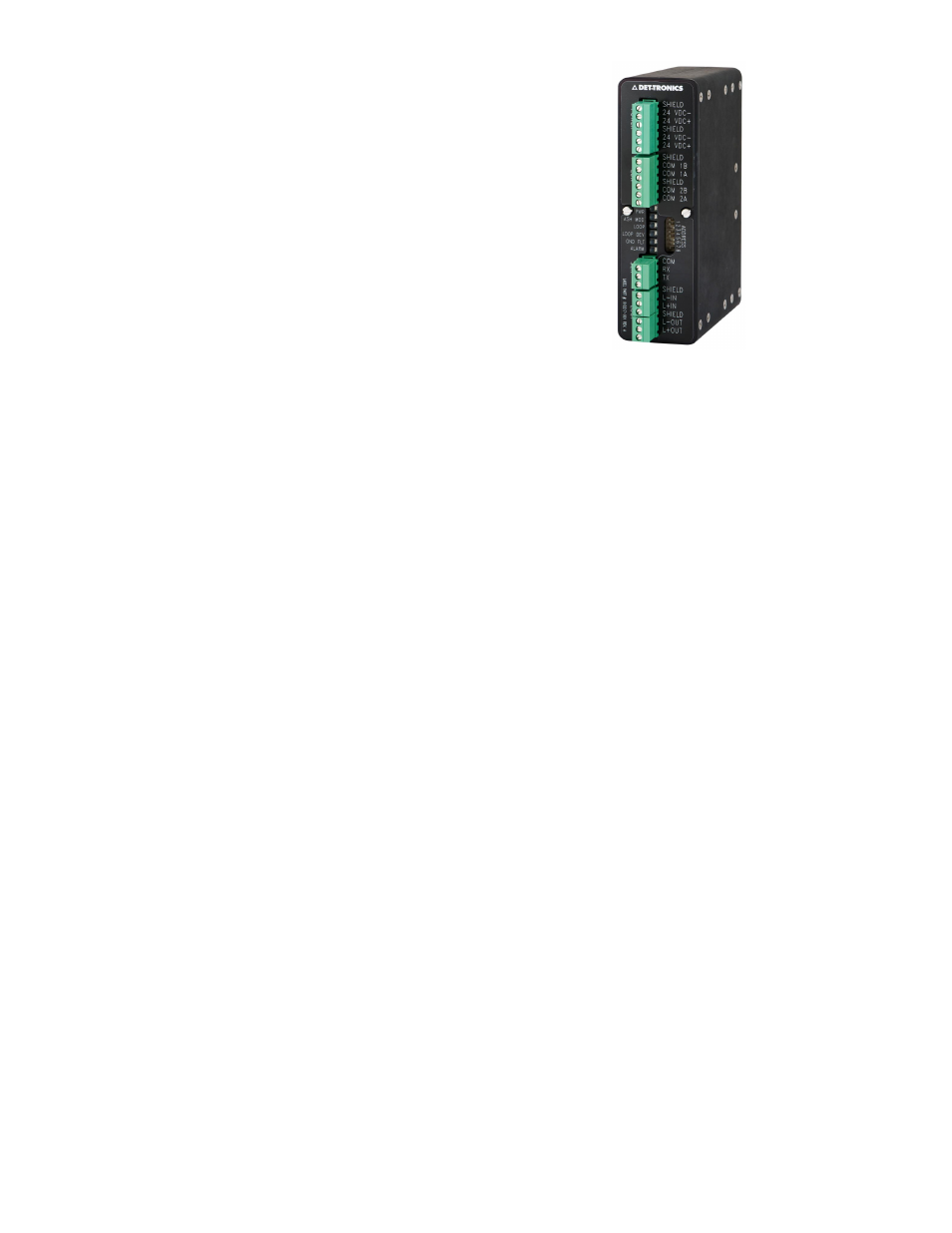

Рис. 2-13. Модуль контрольный ASH.
МОДУЛЬ УПРАВЛЕНИЯ EQ25ххARM
Модуль управления пуском огнетушащих веществ
EQ25ххARM (ARM), см. рис. 2-15, обеспечивает
возможность
работы
в
системах
предва-
рительного
действия
и
дренчерного
(затопительного)
пожаротушения.
Модуль
подключается к шлейфу LON и контролируется
программируемой логикой контроллера. Выходы
модуля
программируются
для
работы
с
временной задержкой, аварийным прерыванием
выполняемой
функции
и
ручным
пуском
огнетушащих
веществ,
что
позволяет
использовать модуль в уникальных применениях.
Модуль может программироваться в полевых
условиях для работы в следующих режимах:
С пиропатронами – выход включается для
активации взрывного устройства в
течение периода времени, установ-
ленного на заводе-изготовителе.
Временной – выход активируется на устанавли-
ваемый в полевых условиях период
от 1 до 65000 секунд.
Непрерывный – выход фиксируется до тех пор,
пока
не
поступит
команда
’’сброс’’.
Без фиксации – состояние выхода соответствует
состоянию входа.
Модуль может осуществлять мониторинг и
контроль двух выходных устройств, работающих
от 24 В,
которые
программируются
и
активируются
одновременно.Выходные
цепи
совместимы для работы с различными типами
соленоидов управления или пиропатронами,
используемыми в системах пожаротушения.
