4 - 15 95 -3533
МОДУЛЬ АНАЛОГОВЫЙ АIМ
Модуль АIМ, показанный на рис. 4-6, содержит 18
светодиодных индикаторов (СИД) состояния,
расположенных
на лицевой панели. Два
индикатора предназначены для отображения
состояния модуля и по два индикатора для
отображения
состояний каждого канала.
Описание СИД-индикаторов приводится в
таблицах 4-6 и 4-7.
Последовательность включения напряжения
питания
Адрес модуля должен быть установлен до подачи
напряжения питания. При включении питания
одновременно зажигаются все СИД-индикаторы
аналогового модуля и его каналов, указывая, что
модуль находится в режиме подачи питания.
После
этого светодиоды загораются в
следующем порядке:
 Последовательно с первого по восьмой канал
загорается красный СИД-индикатор активного
состояния каждого канала.
 После того, как загорелся красный СИД-
индикатор восьмого канала, красный СИД-
индикатор каждого канала, начиная с первого,
последовательно гаснет.
 Затем, жёлтые СИД-индикаторы неисправ-
ности каждого канала проходят тот же тест, что и
красные СИД-индикаторы активного состояния.
После того, как все светодиоды прошли
тестирование, аналоговый модуль отображает
свой адрес с помощью включённых красных СИД-
индикаторов. Адрес устанавливается с помощью
восьми адресных переключателей, каждый из
которых управляет светодиодом соответствую-
щего канала. Адрес индицируется в течение двух
секунд.
Как только индикация адреса закончилась,
погаснет СИД-индикатор неисправности модуля.
После прохождения процедуры подачи питания,
модуль покажет или несконфигурированное
состояние, или состояние дежурного режима. В
несконфигурированном состоянии, жёлтые СИД-
индикаторы неисправности всех каналов мигают
попеременно вкл - выкл с одинаковой частотой.

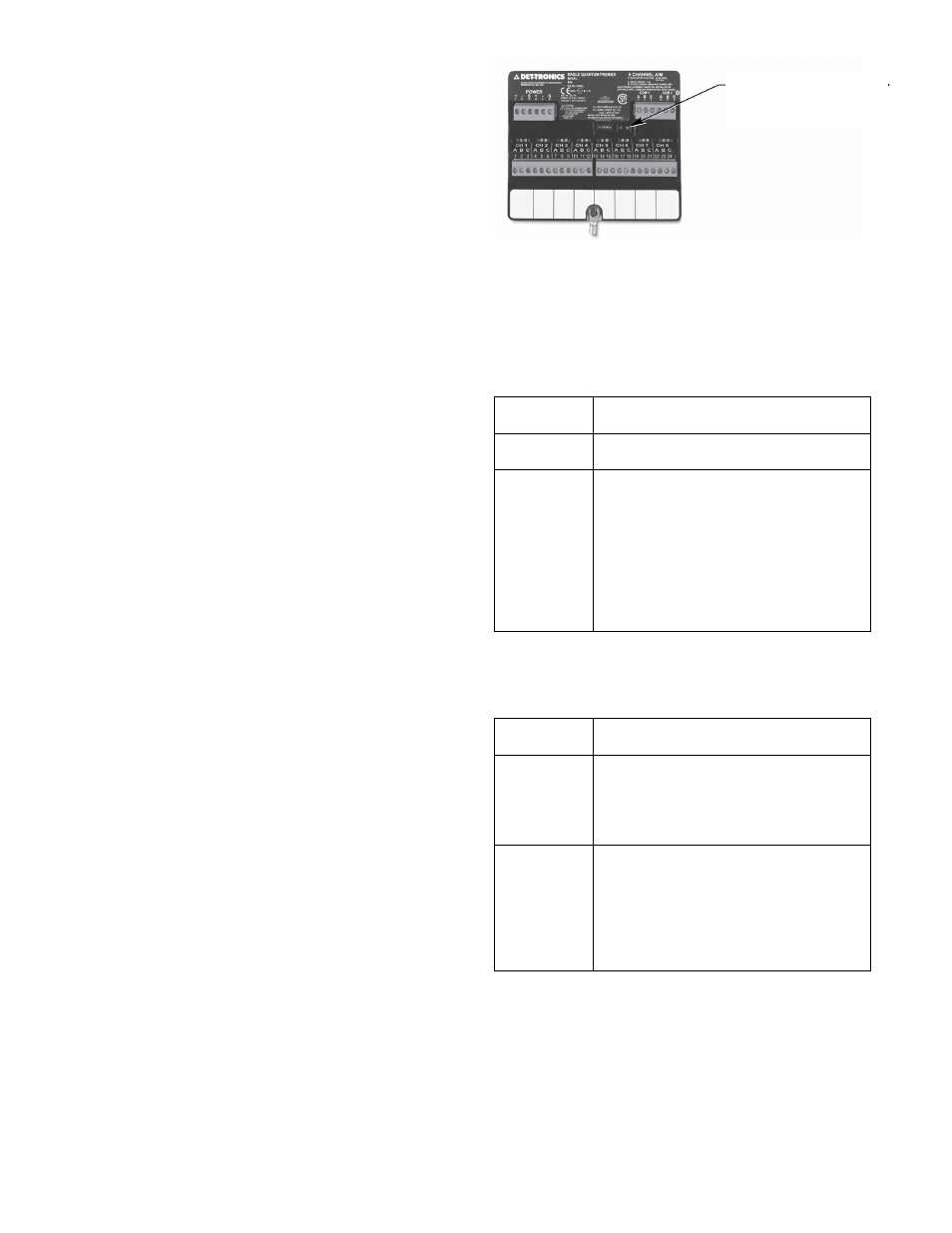

Рис. 4-6. Расположение индикаторов состояния
аналогово модуля АIМ.
Таблица 4-6
Индикаторы состояний аналогово модуля
СИД-
индикатор
Состояние модуля
Зелёный Включён при подаче напряжения
питания
Жёлтый Светится постоянно, когда отклю-
чён или должен быть заменён.
Возможна
также проблема в
сторожевом таймере.
Примечание
Светодиод мигает один раз
при включении питания.
Таблица 4-7
Индикаторы состояний каналов аналогово модуля
СИД-
индикатор
Состояние каналов модуля
Красный Мигает, когда указывает на нижний
пороговый предел тревоги.
Светится
постоянно, когда
указывает на верхний пороговый
предел тревоги.
Жёлтый Мигает, указывая на пониженное
входное питание, или когда канал
неправильно сконфигурирован.
Светится постоянно, когда указы-
вает на превышение диапазона
тревожной сигнализации.
Индикаторы
состояния модуля.
