Инструкция по эксплуатации Det-Tronics EQP Fire and Gas Detection/Releasing System
Страница 83
3 - 59
95 -3533
Таблица 3-20
Длина соединительных проводов максимальная для соленоидов, применяемых в
системах предварительного действия и дренчерного (затопительного) пожаротушения
Модели соленоидов
Длина кабеля питания максимальная, м
Категория
соленоидов
по
FM Approvals
Производитель
(США)
Модель
12 AWG
(4 мм
2
)
14 AWG
(2,5 мм
2
)
16 AWG
(1,5 мм
2
)
18 AWG
(1,0 мм
2
)
B ASCO TB210A107 56
35
22
14
D ASCO
821G207 96
60
38
24
E Skinner
73218BN4UNLVNOC111C2
101
63
40
25
F Skinner
73212BN4TNLVNOC322C2
40
25
16
10
G Skinner
71395SN2ENJ1NOH111C2
101
63
40
25
H Viking HV-274-0601 55
34
21
14
Примечание:
Клеммы 12 и 13 предназначены для подключения питания модуля.
Клеммы 11 и 14 предназначены для подключения вспомогательного источника питания.
При использовании вспомогательного источника питания, перемычки JP2 и JP3 должны
быть сняты.

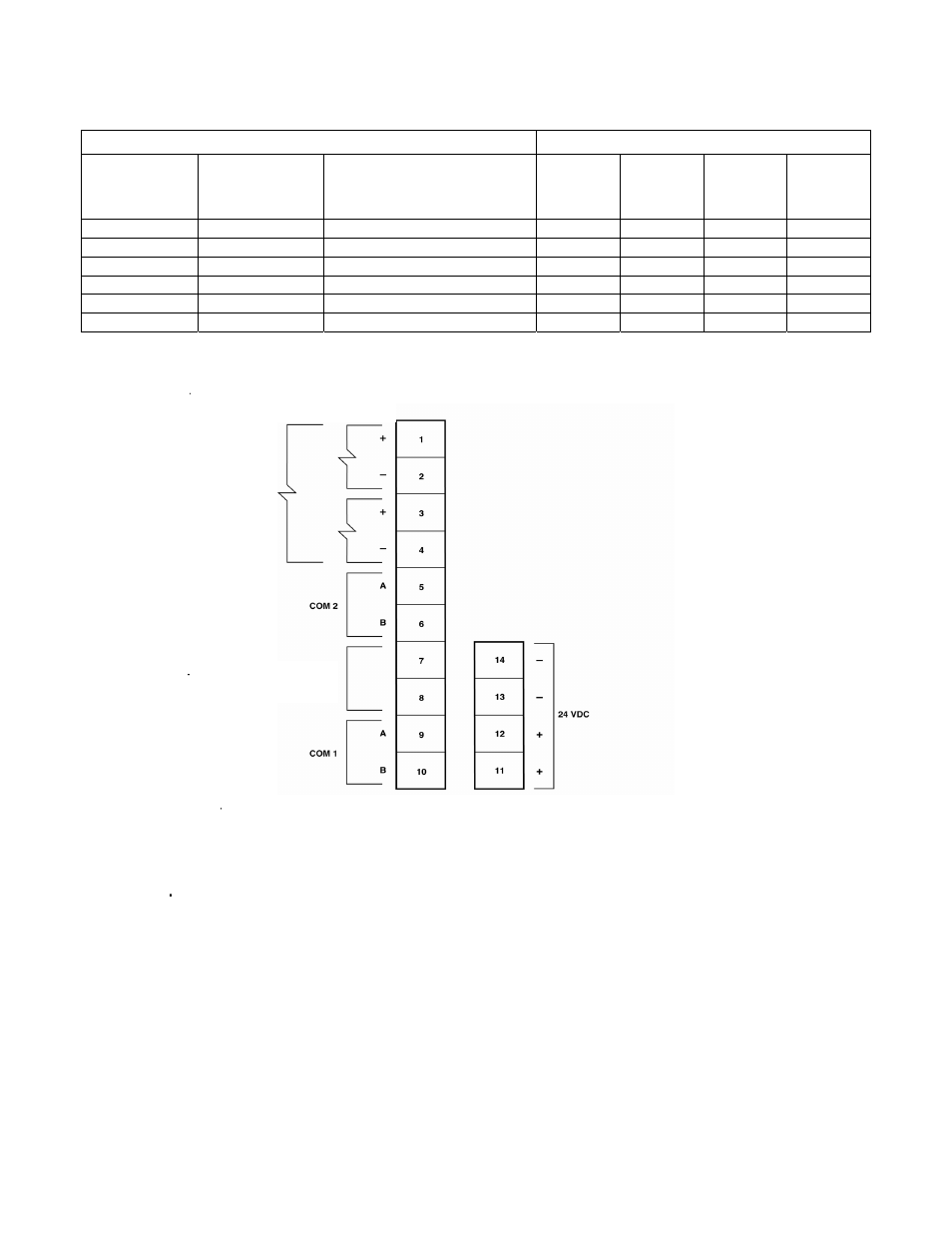

Рис. 3-58. Схема подключения модуля управления пуском огнетушащих веществ ARM.
Одиночный Спаренные
соленоид соленоиды
Экран
