3 - 13 95 -3533
УСТАНОВКА МОДУЛЕЙ СЕРИИ IDС
МОДУЛЬ КОНТРОЛЯ EQ22ххIDС
В последующих параграфах приводится описание
правильной установки модуля контроля устройств
инициации событий EQ22ххIDС.
Установка
Модуль должен быть надёжно закреплён на
неподверженной
вибрациям поверхности.
Установочные размеры модуля приведены в
разделе ’’Техническая спецификация’’.
 ПРЕДУПРЕЖДЕНИЕ
Не открывать соединительную коробку
модуля
во взрывоопасной зоне при
включённом напряжении питания.
Требования к электромонтажу
1. Снять
крышку соединительной коробки
модуля.
2. Подсоединить внешнюю проводку к
соответствующим контактам клеммного
блока. На рис. 3-4 показано расположение
клеммного
блока. Назначение клемм
разъёмов приводится на рис. 3-5. Входной
сигнал модуля поступает от одного или
нескольких Н.Р. контактов выключателей (не
рекомендуется применять кнопки возвратного
действия).
Параллельно контактам
последнего выключателя устанавливается
оконечный резистор ЕOL 10 кОм / 0,125 Вт.
 ВНИМАНИЕ!
Резистор ЕOL должен быть установлен на
обоих
входах модуля IDС, включая
незадействованный вход. Сопротивление
проводки не должно превышать 500 Ом.
3. Проверить надёжность всех соединений.
 ВНИМАНИЕ!
Убедиться, что внутренний плоский кабель
правильно подключён к клеммной плате.
4. Проверить, чтобы уплотнительное кольцо
соединительной коробки было в хорошем
состоянии.
5. Нанести тонкий слой смазки на
уплотнительное кольцо и резьбу крышки для
облегчения
установки и обеспечения
влагонепроницаемости.
ПРИМЕЧАНИЕ
Для смазки рекомендуется применять без-
кремниевую
смазку, предлагаемую
компанией Дет-Троникс.

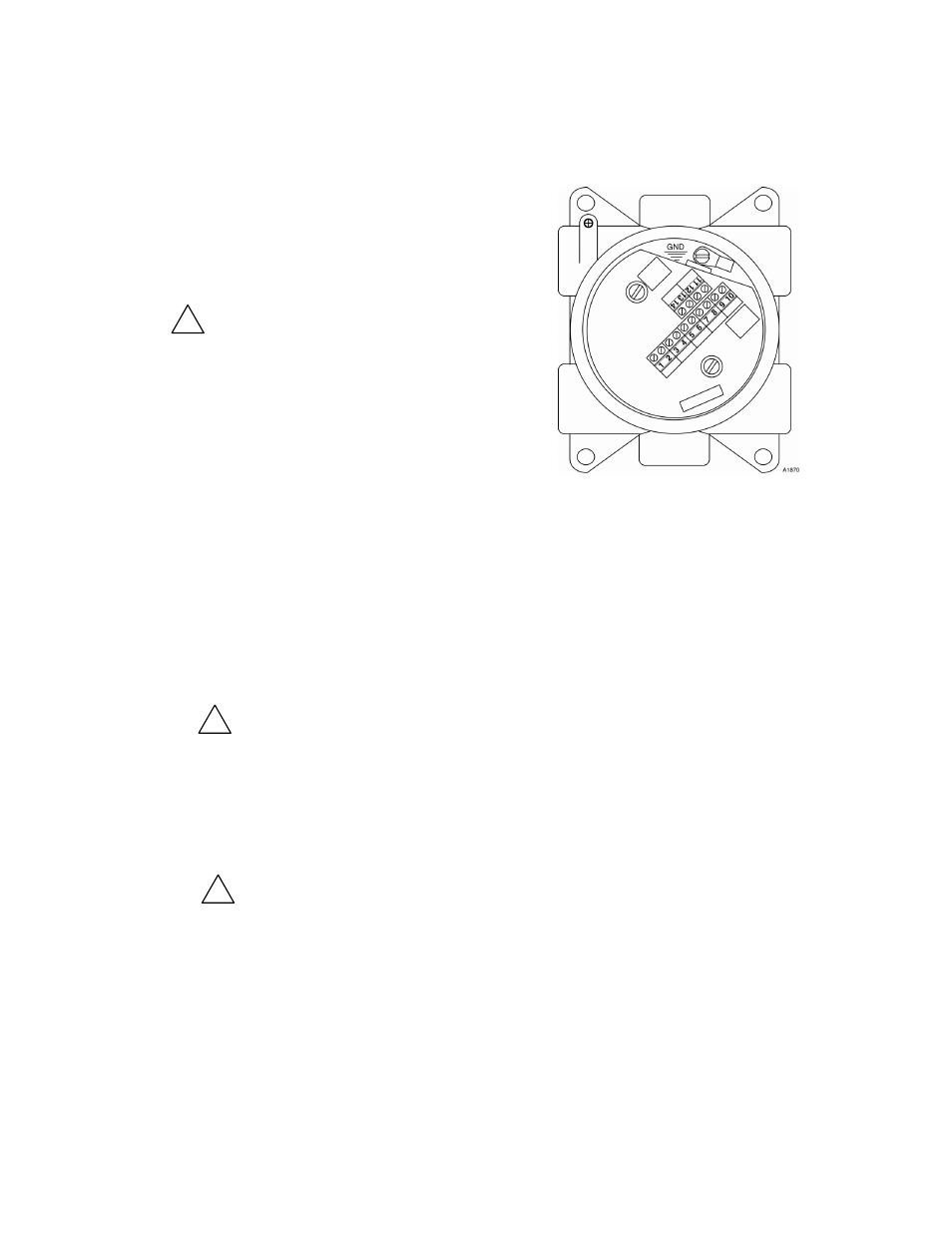

Рис. 3-4. Клеммная плата в коробке модуля с
шестью отверстиями кабелевводов.
6. Установить
адрес узла для данного
устройства, как указывается в разделе
установки адресации узлов сети.
7. Установить на место крышку коробки и плотно
затянуть. Не затягивать крышку слишком
туго.
