Инструкция по эксплуатации Det-Tronics EQP Fire and Gas Detection/Releasing System
Страница 53
3 - 29
95 -3533
ПРИМЕЧАНИЕ
Требуемое значение тока перегрузки
обычно составляет 15% от номинального
значения.
4. Подсоедините внешний кабель сетевого
питания
к
соответствующим
входным
клеммам источника питания. На рис. 3-18
показано расположение клеммного блока, а
на рис. 3-19 и 3-20 назначение клемм.
Подсоединить провода питания постоянного
тока 24 В и кабель кольцевого шлейфа LON к
соответствующим клеммам разъёма J1.
Дублирование клемм ’’+’’, ’’–’’ и ’’Экран’’
выполнено
внутренним
монтажом.
Не
допускается заземление экранных проводов
на корпус, в котором размещаются монитор и
распределитель питания. Экраны должны
быть изолированы во избежание короткого
замыкания на корпус или с другим кабелем.
5. Соедините сетевой вход источника питания и
клеммы 1 и 4 разъёма J3 на плате модуля
мониторинга двухпроводным кабелем, как
показано на рис. 3-20.
6. Соедините клемму ’’В’’ на плате модуля
мониторинга с отрицательным полюсом
аккумулятора резервного питания. Установить
прерыватель
цепи,
рассчитанный
на
соответствующий ток, в схеме подключения
аккумулятора, как показано на рис. 3-21. При
использовании выключателя, он должен быть
рассчитан
на
нагрузку,
превышающую
максимально допустимую на 130 -250 %.
7. Соедините клемму ’’С’’ на плате модуля
мониторинга с отрицательным полюсом
источника питания.
8. Подсоедините прерыватели цепи к выходу
источника
питания.
При
использовании
выключателя, он должен быть рассчитан на
нагрузку, превышающую допустимую на 130 -
250 %.
9. Установите адрес модуля мониторинга.
ПРИМЕЧАНИЕ
За
дополнительной
информацией
обращаться
к
руководствам
по
эксплуатации на источники питания,
используемые в системе EQР.

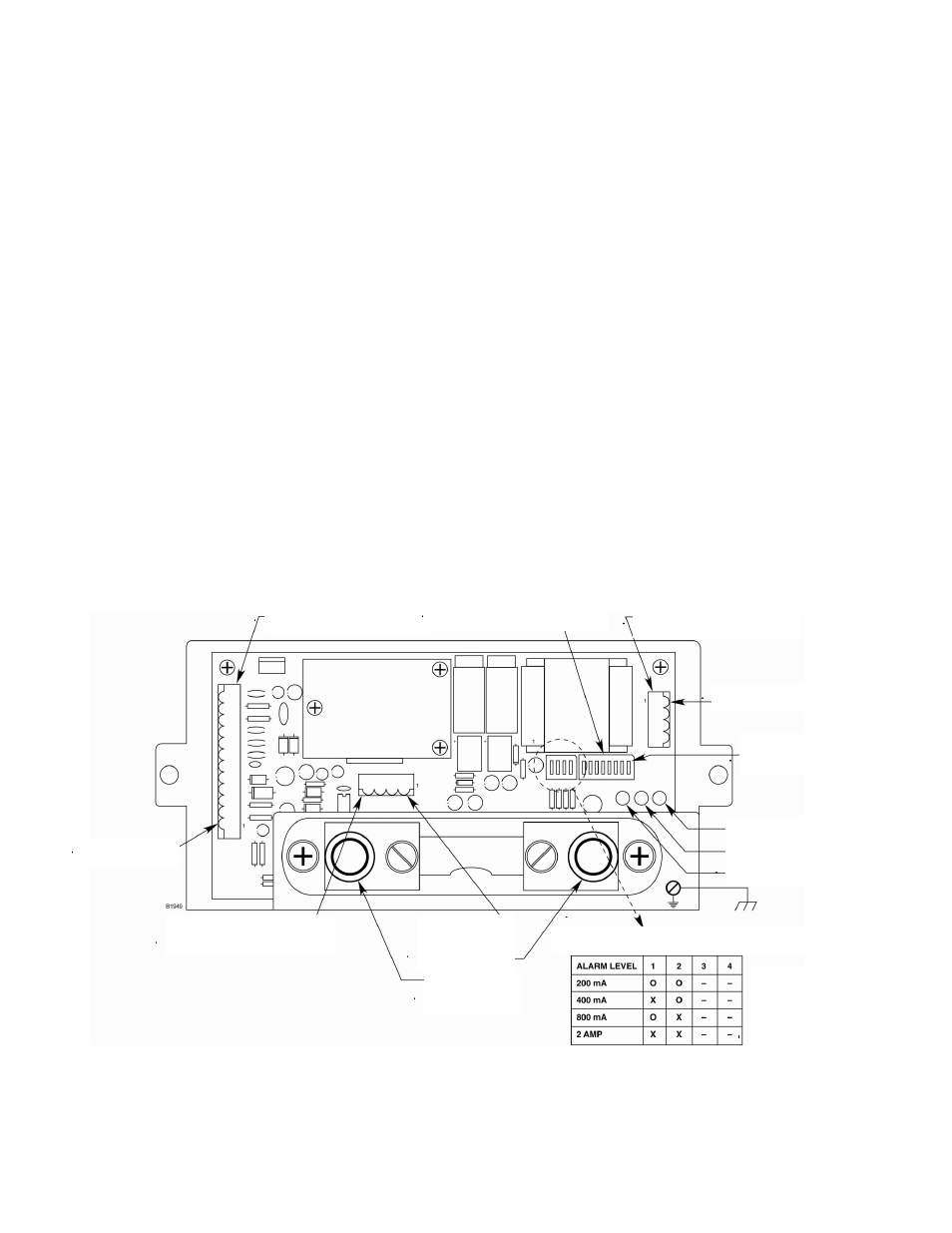

Рис. 3-18. Модуль мониторинга источника питания и положения переключателей.
J2: Контрольные точки
токового сигнала
Клемма №1
Клемма ’’С’’
Клемма ’’В’’
Клемма №1
Клемма №1
Переключатель
№1
Жёлтый СИД
Красный СИД
Зелёный СИД
Alarm level =
Уровень тревоги
Х = Замкнут
О = Разомкнут
Установка переключателей токовых пороговых уровней
J1: Подключение
питания и шлейфа
Адресные переключатели
J3: Подключение сети
перем. тока
