МОДУЛЬ РЕЛЕЙНЫЙ EQ3720RM
Релейный модуль, см. рис. 2-11, обеспечивает
работу восьми индивидуально конфигурируемых
выходных каналов.
ПРИМЕЧАНИЕ
К релейному модулю может подключаться
только оборудование, требующее напряже-
ние питания постоянного тока 24 В и
нагрузка, не превышающая 2 А для каждого
канала.
В модуле имеется два СИД-индикатора для
общей индикации и по два СИД-индикатора для
каждого канала. Зелёный СИД модуля указывает
на включённое питание и жёлтый СИД служит для
индикации неисправности центрального микро-
процессора LON. Красный СИД каждого канала
загорается при активации канала, а жёлтый СИД
каждого канала указывает на низкий уровень
рабочего напряжения модуля или на то, что
модуль не сконфигурирован. В этом случае
светодиоды всех восьми каналов мигают.
Детальная информация о технических характе-
ристиках модуля EQ3720RM приводится в
брошюре 90-1181.

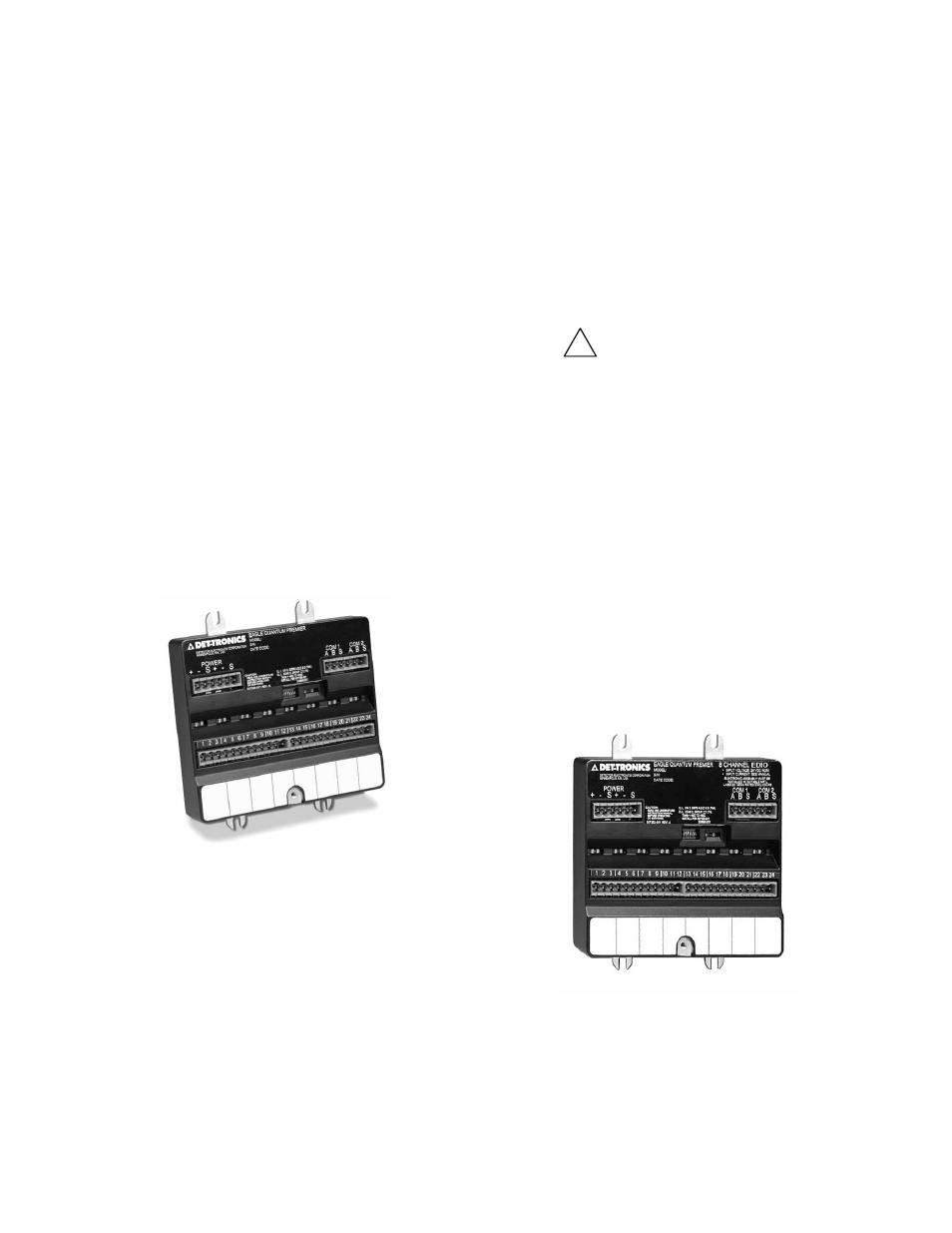

Рис. 2-11. Модуль релейный восьмиканальный.
МОДУЛЬ ВВОДА/ВЫВОДА EQ3730EDIO
Применение восьмиканального модуля ввода/
вывода дискретных сигналов EDIO, см. рис. 2-12,
расширяет возможности системы Eagle Quantum
Premier.
Функциональные возможности модуля обеспе-
чивают возможность непрерывной и авто-
матической охраны объектов от пожаров и
загазованности, и одновременно гарантируют
работоспособность
системы
за
счёт
непрерывного контроля состояния её входов и
выходов.
Модуль EDIO обеспечивает работу восьми
каналов, сконфигурируемых в качестве входов
или выходов, которые могут быть запрограм-
мированы для работы с контролем исправности
или без него. На входные каналы могут поступать
сигналы от извещателей пламени, дымовых или
тепловых.
Выходные
каналы
могут
быть
сконфигурированы для выполнения функций
оповещения или пуска огнетушащих веществ. В
каждом канале имеются индикаторы активного
состояния и неисправности.
ВАЖНОЕ ЗАМЕЧАНИЕ
Для электромонтажа класса А два входных
или
выходных
канала
объединяются,
поддерживая, таким образом, четыре цепи
ввода/вывода.
ПРИМЕЧАНИЕ
Продолжительность активного входного
сигнала должна быть не менее, чем 750
миллисекунд для того, чтобы он вызвал
соответствующее действие.
Состояние
системы
может
определяться
используя процедуры отыскания неисправностей,
программный пакет S
3
и индикаторы состояния,
расположенные на модуле.
Детальная
информация
о
технических
характеристиках модуля EQ3730EDIO приводится
в брошюре 90-1189.
Рис. 2-12. Модуль EDIO.
