УСТАНОВКА МОДУЛЯ ВВОДА/ ВЫВОДА
ЕDIO
Все провода электромонтажа подводятся к
разъёмам полевой проводки, поставляемым с
модулем. Назначения клемм разъёмов модуля
показаны на рис. 3-25.
Разъём Р1,
клеммы с 1 по 6 напряжения питания 24 В
пост. тока
Напряжение питания модуля подводится к
клеммам 1 и 2. Если требуются дополнительные
клеммы для подачи питания на другие
устройства,
то
эти
устройства
должны
подключаться к клеммам 4 и 5. Экраны проводов
питания подсоединяются к клеммам 3 и 6,
которые
являются
заземлением
корпуса.
Величина общего выходного тока не должна
превышать 10 А.
Разъём Р2,
клеммы с 1 по 6 сигнальной линии/шлейфа
При подключении шлейфа должна соблюдаться
полярность.
1 — провод А шлейфа для ком. порта СОМ1
2 — провод В шлейфа для ком. порта СОМ1
4 — провод А шлейфа для ком. порта СОМ2
5 — провод В шлейфа для ком. порта СОМ2
3, 6 — подсоединение экранов
Разъём Р3,
входные/выходные клеммы с 1 по 12 (А, В и
С) каналов 1 по 4
Назначение клемм приводится в индивидуальных
примерах конфигураций. Информация, указанная
для канала 1, распространяется на каналы со 2
по 8.

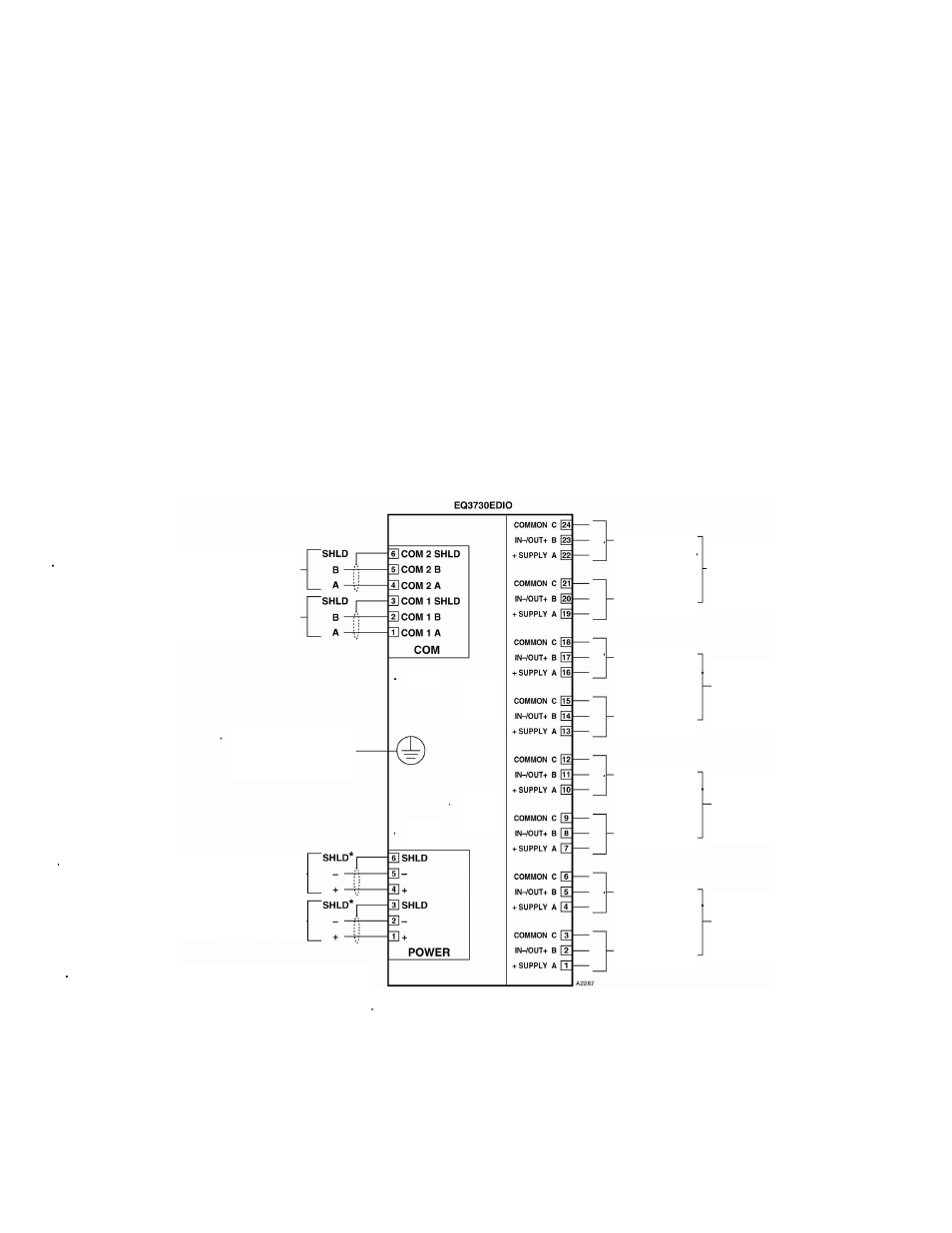

Рис. 3-25. Назначение разъёмов модуля ЕDIO.
От предыдущего уст-ва на шлейфе
К следующему уст-ву на шлейфе
Канал 8
Канал 7
Канал 7,
подключение
класса А
Канал 6
Канал 5
Канал 4
Канал 3
Канал 2
Канал 1
Вх. напряжение 24 В пост. тока
Вх. напряжение 24 В пост. тока
*Экранирование кабеля питания не
обязательно, если это не требуется
национальными нормами.
Р3
Р2
Р1
Р4
Заземление
SHLD – Экран Common - Общий
In -/Out+ - Вх (-)/Вых (+)
+Supply - (+) Питание
Канал 5,
подключение
класса А
Канал 3,
подключение
класса А
Канал 1,
подключение
класса А
