Инструкция по эксплуатации Det-Tronics EQP Fire and Gas Detection/Releasing System
Страница 43
3 - 19
95 -3533

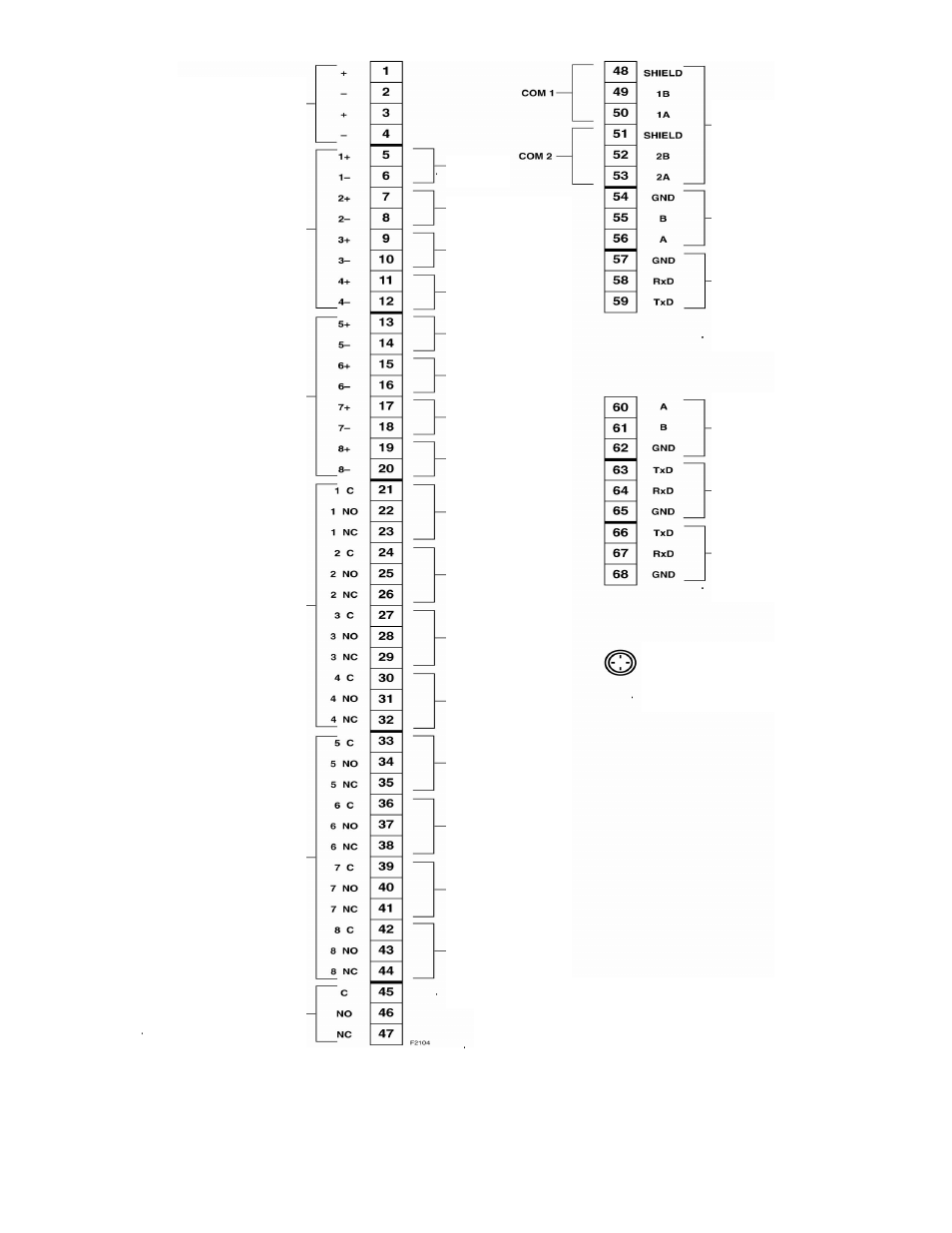

Рис. 3-9. Идентификация клемм контроллера EQP.
Подтверждение
Отключение
оповещения
Не используется
Ввести
Отменить
Следующий
Предыдущий
Пожар
Контроль
Газ – Н. Уровень
Газ – В. Уровень
Блокировка
Блокировка
выходов
Неисправность
LON
Зуммер
Сброс
Р1
Напряжение питания
24В пост. тока
Р2
Цифровые входы
с 1 по 4
Р3
Цифровые входы
с 5 по 8
Р4
Реле 1 по 4
Р5
Реле 5 по 8
Р6
Реле неисправности
Р10
Порт 2
RS-485
Р11
Порт 3
RS-232
Р12
Порт 4
RS-232
Р7
Шлейф LON
Р8
Порт 1
RS-485
Р9
Порт
конфигурации
RS-232
Р13
Интерфейс HSSL RS-232
(для систем с резервированием
контроллеров)
Цифровые входы и релейные выходы могут
быть сконфигурированы как статические
функции (показано) или по назначению
пользователя.
