Инструкция по эксплуатации Basler Electric DECS-250N
Страница 98
80
9440573990 Bep C1

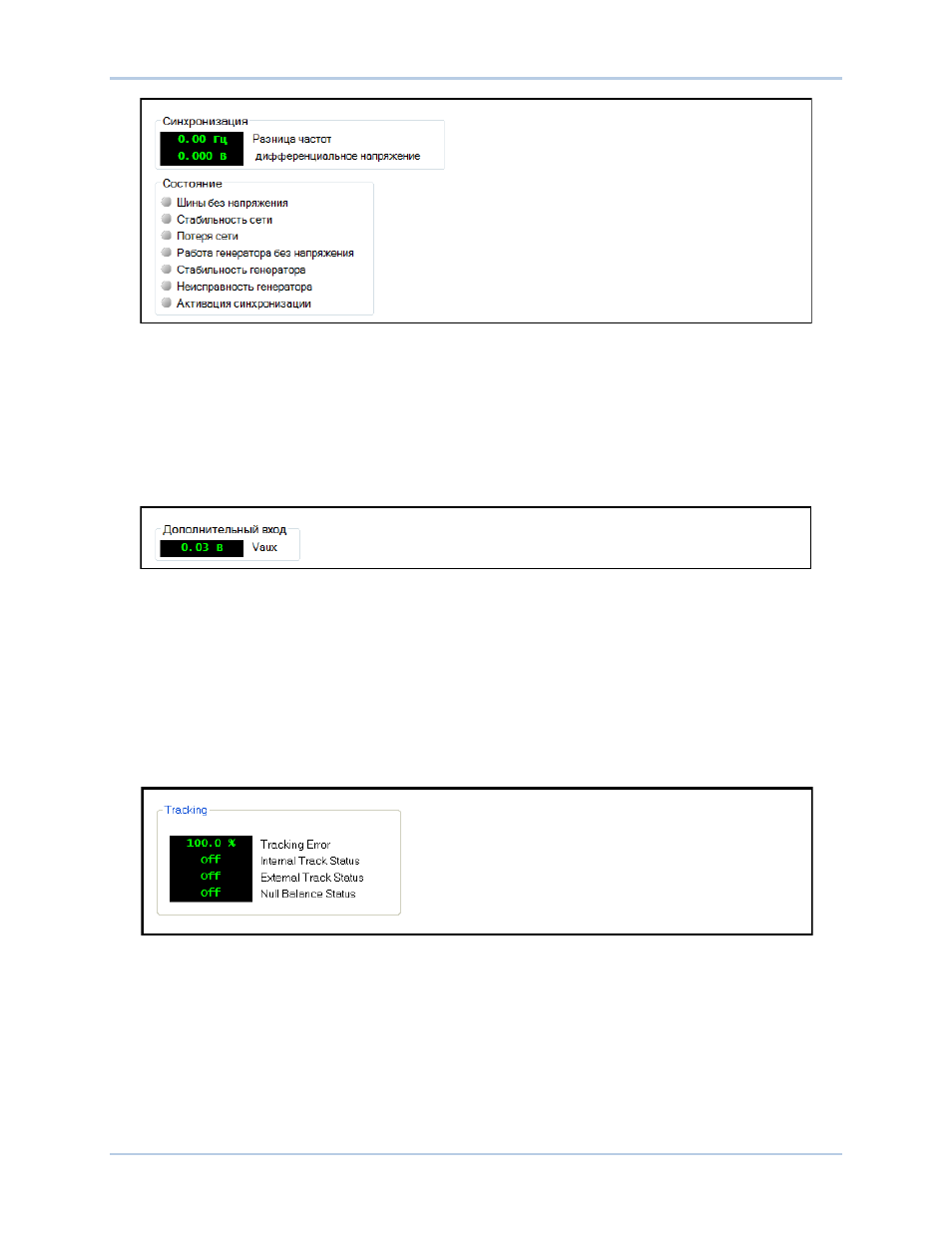

Рисунок 66. Меню измерений параметров синхронизации в основных единицах
Дополнительный вход управления
Путь доступа в BESTCOMSPlus: Меню измерений, Дополнительный вход
Путь доступа на ЧМИ: Меню измерений, Дополнительный вход
Величина сигнала дополнительного входа управления DECS-250N отображается на экране
подписи входа (Рисунок 67). В BESTCOMSPlus
®
входной сигнал можно настроить на сигнал
напряжения или токовый сигнал (прямого тока).
Рисунок 67. Экран измерения входа управления
Слежение
Путь доступа в BESTCOMSPlus: Меню измерений, Слежение
Путь доступа на ЧМИ: Меню измерений, Слежение
Ошибка отслеживания измеренной уставки отображается в отслеживания изменений в DECS-250N
(
Рисунок 68). Поля состояния предусматриваются также для контроля состояния
включено/отключено для внутреннего и внешнего автослежения. Дополнительное состояние
возбуждения отображается, когда уставка неактивного рабочего режима совпадает с измеренным
значением.
Рисунок 68. Меню измерений в режиме отсдеживания
Панель управления
Путь доступа в BESTCOMSPlus: Меню измерений, Панель управления
Путь доступа на ЧМИ: Меню измерений, Панель управления
Панель управления (Рисунок 69) представляет доступ к настройкам переключения рабочих
режимов, предуставок, уставок сброса настроек и переключения виртуальных переключателей.
Имеется доступ к настройка уставок АРН, РТВ, РНВ, регулировки реактивной мощности и
коэффициента мощности, состоянию сигнала, состоянию системного стабилизатора и нулевого
баланса
Измерения
DECS-250N
