366 9440573990 Bep C1
M Уставка: Диапазон регулирования от –9999,0 до +9999,0 с шагом 0,1.
N Время срабатывания: Диапазон регулирования от 0 до 300 секунд с шагом 1 секунда .
Аналоговые выходы
Путь доступа в BESTCOMSPlus ®
:
Настройки, Программируемые выходы, Удаленные аналоговые
выходы
Путь доступа в ЧМИ: Настройки, Программируемые выходы, Удаленные аналоговые выходы
AEM-
2020 оборудован 4-мя аналоговыми выходами four analog outputs.
Произведите выбор параметра A для задания типа входа B . Настройка сигнализации производится
в меню Конфигурация сигнализации, на экране Сигналы в BESTCOMSPlus, и служит для
предупреждения пользователя об открытии или повреждении обмотки контакта выхода. Время
срабатывания сигнала недопустимого значения параметра C используется для настройки времени
срабатывания сигнализации.
При выборе типа входа задается его диапазон регулирования. Параметр Param Min
D отображает
минимальное значение тока E или напряжения на выходе F , параметр Param Max G отображает
максимальное значение тока H или напряжения на выходе I
.
Удаленные аналоговые выходы включены программируемую логику BESTlogicPlus и находятся в
группе входы/выходы в BESTlogicPlus. Для более детальной информации смотрите раздел
BESTlogicPlus.

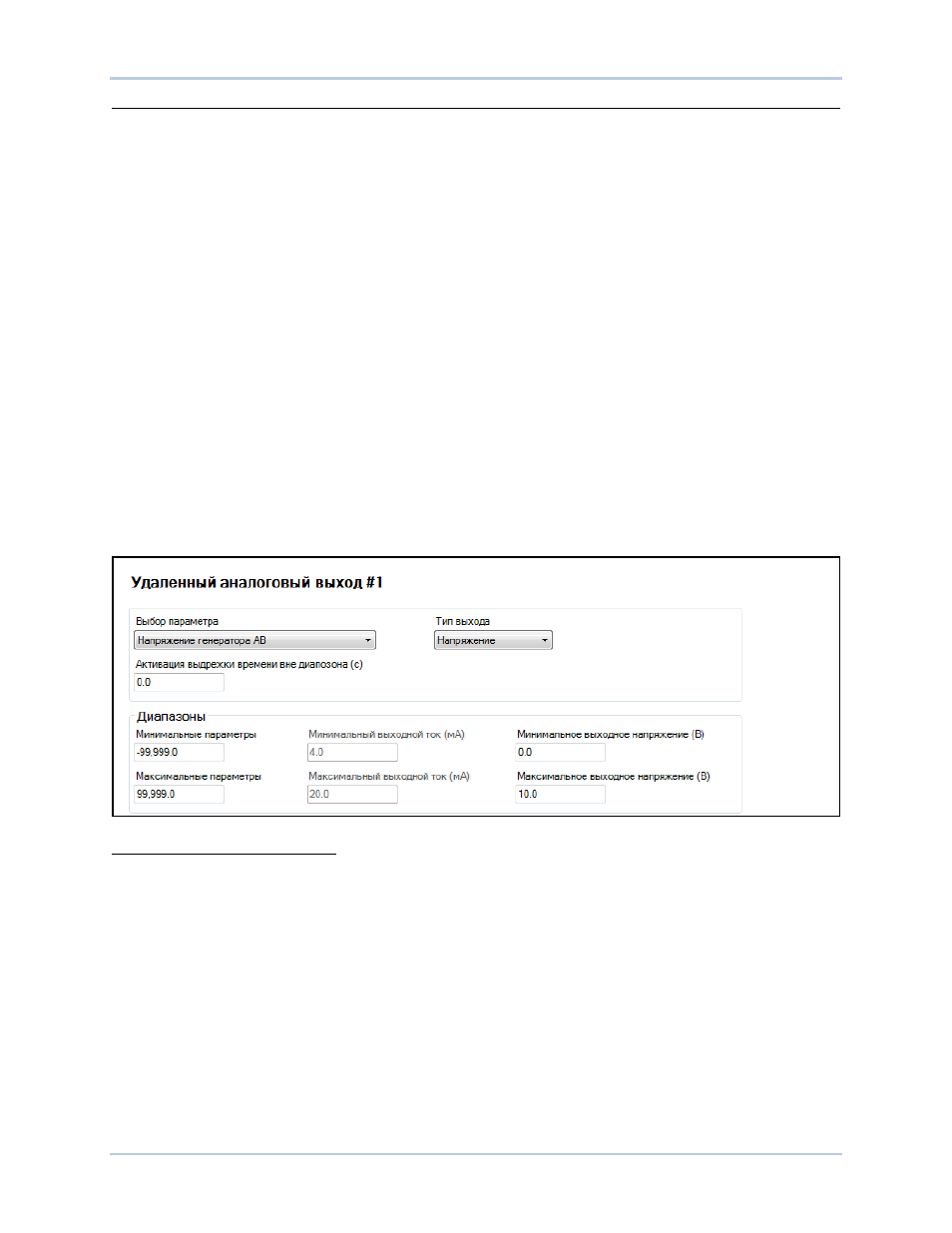

Настройки удаленных аналоговых входов в BESTCOMSPlus представлены на Рисунок 180. В
качестве примера представлен Аналоговый выход 1.
Рисунок 180. Remote Analog Output Settings
A Выбор параметров: Напряжение генератора АВ, Напряжение генератора ВС, Напряжение
генератора АС, Среднее напряжение генератора на клемме В, Частота сети, Напряжение сети АВ,
Напряжение сети ВС, Напряжение сети АС, Частота генератора, КМ генератора, кВтч, кВар ч, Ток
генератора фазы А, Ток генератора фазы В, Ток генератора фазы С, средний ток генератора,
Потребленная активная мощность, потребленная суммарная мощность, потребленная реактивная
мощность, пульсации МВД, Напряжение возбуждения, ток возбуждения, Дополнительный вход
напряжения, Дополнительный вход тока, Положение уставки, Ошибка слежения, Напряжение
обратной последовательности, Ток обратной последовательности, Напряжение прямой
последовательности, Ток прямой последовательности, Выход стабилизатора, Аналоговые входы
1-
8, Входы термодатчика 1-8 или Входы термопары 1-2, Вход питания или процентное значение
ошибки NLS.
B Тип выхода: Выход напряжения или тока
C Время срабатывания таймера выхода за диапазон: Диапазон регулирования от 0 до 300 s с
шагом 1 s .
D Минимальное значение параметра: Диапазон регулирования от –999 999,0 до +999 999,0 с
шагом 0,1.
Модуль расширения аналоговых входов-выходов
DECS-250N
