Ограничитель реактивной мощности (ОРМ)
Путь доступа в BESTCOMSPlus
®
:
Меню настроек, Настройки режимов регулирования,
ограничители, ограничитель реактивной мощности
Путь доступа на ЧМИ: Настройки, Настройки режимов регулирования ограничители,
ограничитель реактивной мощности
ОРМ может быть активирован
A
для ограничения генерируемой реактивной мощности генератора.
Первичные и вторичные группы настроек обеспечивают улучшенный контроль за режимами.
Уставка ограничения реактивной мощности
B
выражается в процентном эквиваленте от расчетной
максимальной реактивной мощности машины. Время срабатывания уставки
C
задет промежуток
времени между превышением значения мощности уставки и активацией ограничения DECS-250N.
Настройки ОРМ представлены на рисунке 46.

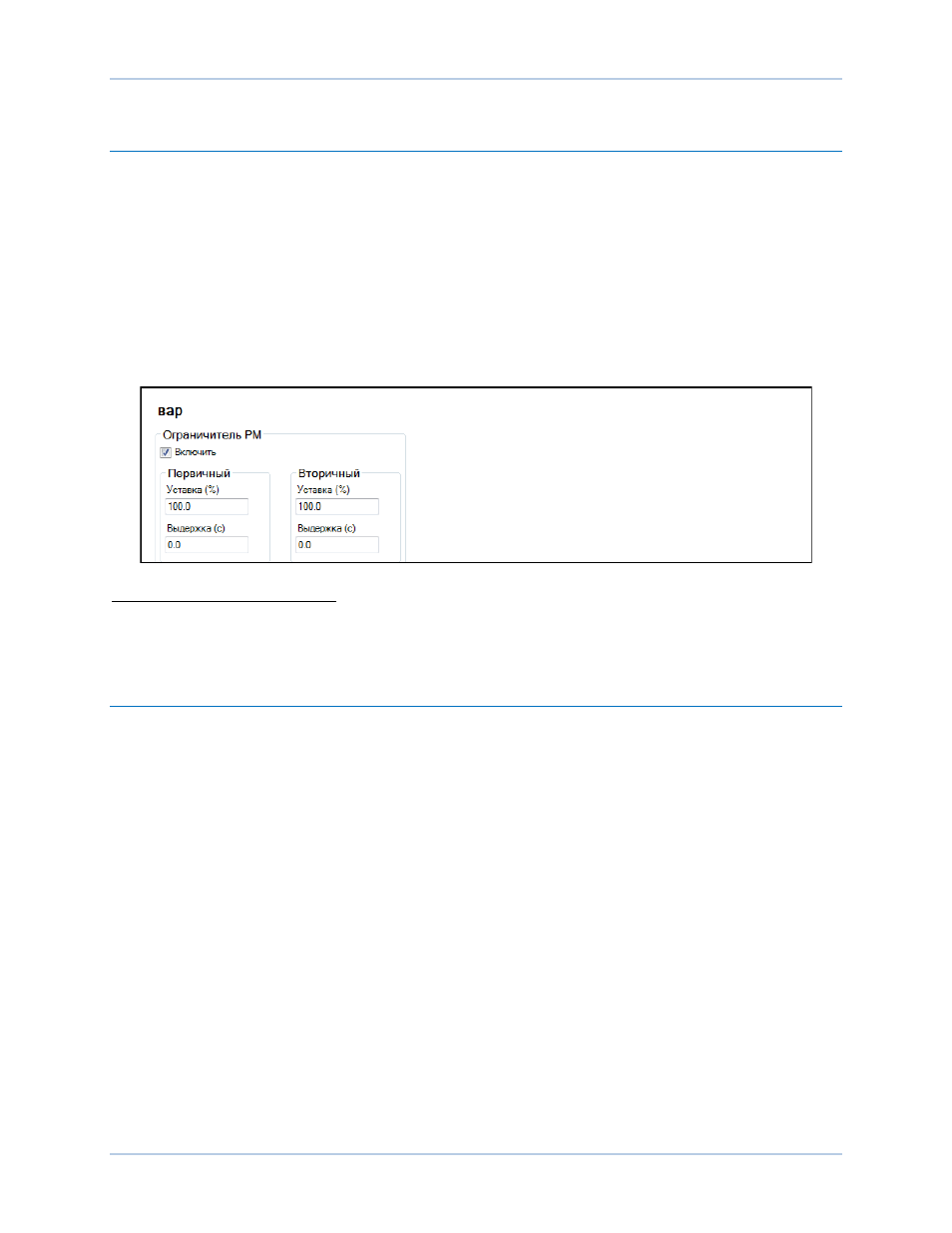

Рисунок 54. Параметры ОРМ
A
Активация ОРМ: Сделайте отметку чекбокса для выбора ограничения реактивной мощности.
B
Уставка ОРМ: диапазон регулирования от 0 до 200% с шагом 0,1%.
C
Время превышения уставки ОРМ: диапазон регулирования от 0 до 300 с с шагом 0,1 с.
Масштабирование ограничителей
Путь доступа в BESTCOMSPlus
®
:
Меню настроек, Настройки режимов регулирования,
ограничители, масштабирование
Путь доступа на ЧМИ: Настройки, Настройки режимов регулирования ограничители,
масштабирование
Автоматическое регулирование (масштабирование) ограничителя перевозбуждения (ОПВ) и
ограничителя тока статора (ОТС) осуществляется через дополнительный вход управления DECS-
250N
. Настройки масштабирования ограничителя представлены на рисунке 47. Масштабирование
ОПВ и ОТС может включаться и отключаться
A
по отдельности. Автоматическое регулирование
масштабирования ОПВ и ОТС осуществляется по шести параметрам: по сигналу и коэффициенту
масштабирования трех точек (уровней).
Если в качестве входа масштабирования выбран Дополнительный вход (Auxiliary Input), то
сигнал
B
каждого уровня регулирования проходит через дополнительный вход управления. Данный
вход принимает сигналы от 4 до 20 мА на клеммы I+ и I– или сигнал от –10 до +10 В V+ и V–. (Тип
входа задается в BESTCOMSPlus). Для более детальной информации смотрите главу
Дополнительные входы данной инструкции.
Если в качестве входа масштабирования выбран AEM RTD #, сигнал поступает на вход AEM RTD и
масштабируется в градусы по Фаренгейту. Для дополнительной информации смотрите главу
Аналоговый модуль расширения данной инструкции.
Величина масштабирования каждой точки
C
определяет минимальный уровень ограничения в
процентном эквиваленте от номинального значения тока возбуждения для ОПВ и номинального
тока статора для ОТС.
