Измерения тока и напряжения
DECS-250N
измеряет напряжение и ток на генераторе и напряжение сети через отдельные
изолированные входы.
Напряжение на клеммах генератора
Трехфазное измерительное напряжение подается на клеммы E1, E2 и E3. Напряжение может
подаваться как через измерительный трансформатор так и напрямую. Данные клеммы
соответственно подключаются к фазам А, В и С. Возможны два типа подключения: трехфазное (А-
В, А-С, В-С) и однофазное (А-С).
Максимальное напряжение на генераторе составляет 600В при нагрузке на измерительном
трансформаторе менее 1 ВА.
Напряжение на первичной и вторичной обмотке трансформатора задается в настройках DECS-
250N
, значения параметров задаются в зависимости от требуемого напряжения и используются
при расчете других системных величин. Чередование фаз измерительного напряжения может быть
настроено на прямое (ABC) и обратное (ACB). Информация о настройке измерения напряжения на
клеммах генератора DECS-250N приводится в главе Конфигурация.

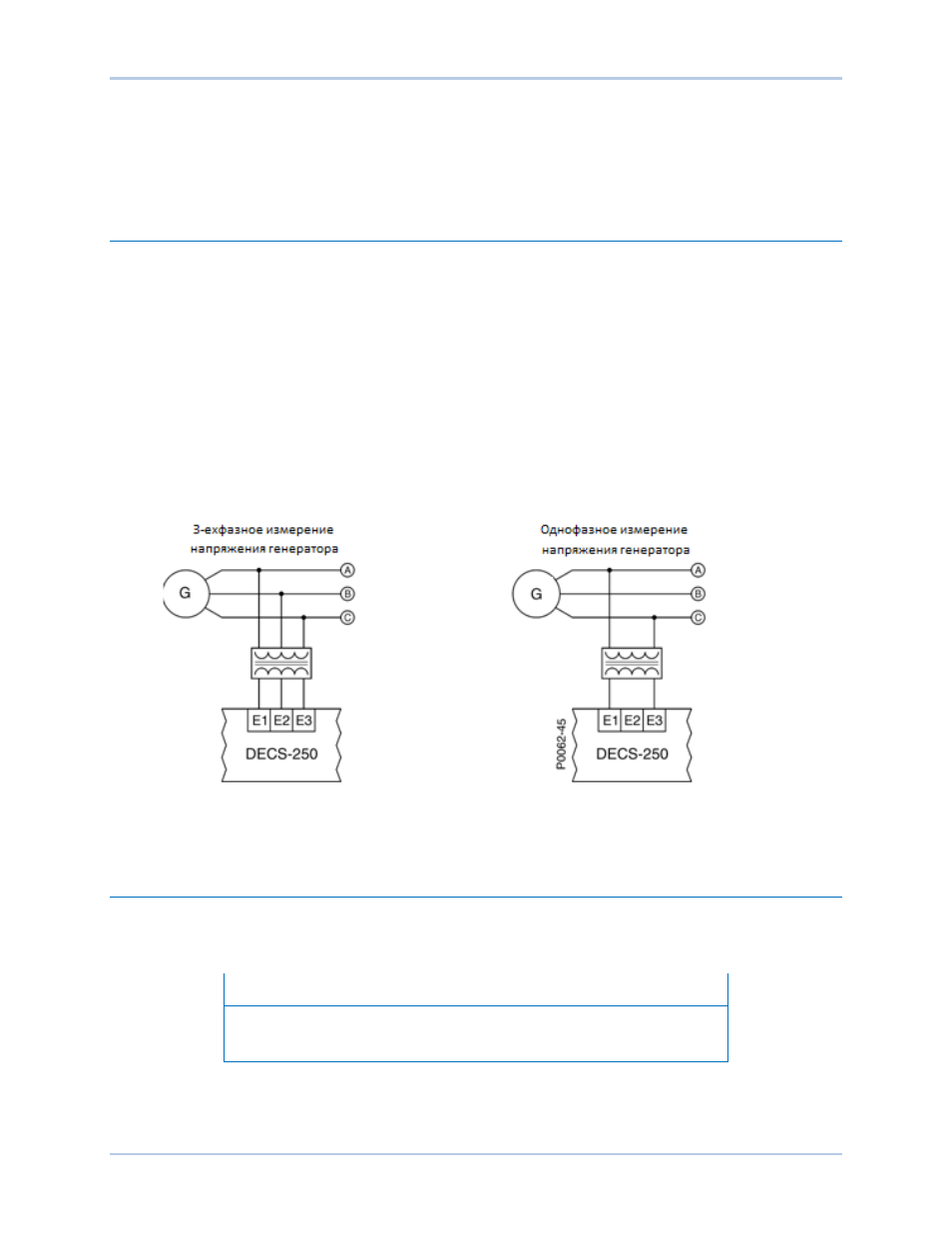

Способы измерения напряжения на клеммах генератора представлены на рисунке 5.
Рисунок 5. Типовые способы измерения напряжения клеммах генератора
Ток генератора
Измерение тока генератора происходит через 3-фазный измерительный вход и отдельный вход
компенсации уравнительного тока.
ПРИМЕЧАНИЕ
Заземление трансформатора тока (ТТ) должно выполняться в
соответствие с местными требованиями и условиями
Измерительный вход
3-
ехфазное измерение тока генератора осуществляется на клеммах CTA+ и CTA–, CTB+ и CTB–
,CTC+
и CTC– и осуществляется через измерительный трансформатор тока (ТТ). Однофазное
DECS-250N
Измерения тока и напряжения
