Страница 58
42
9440573990 Bep C1

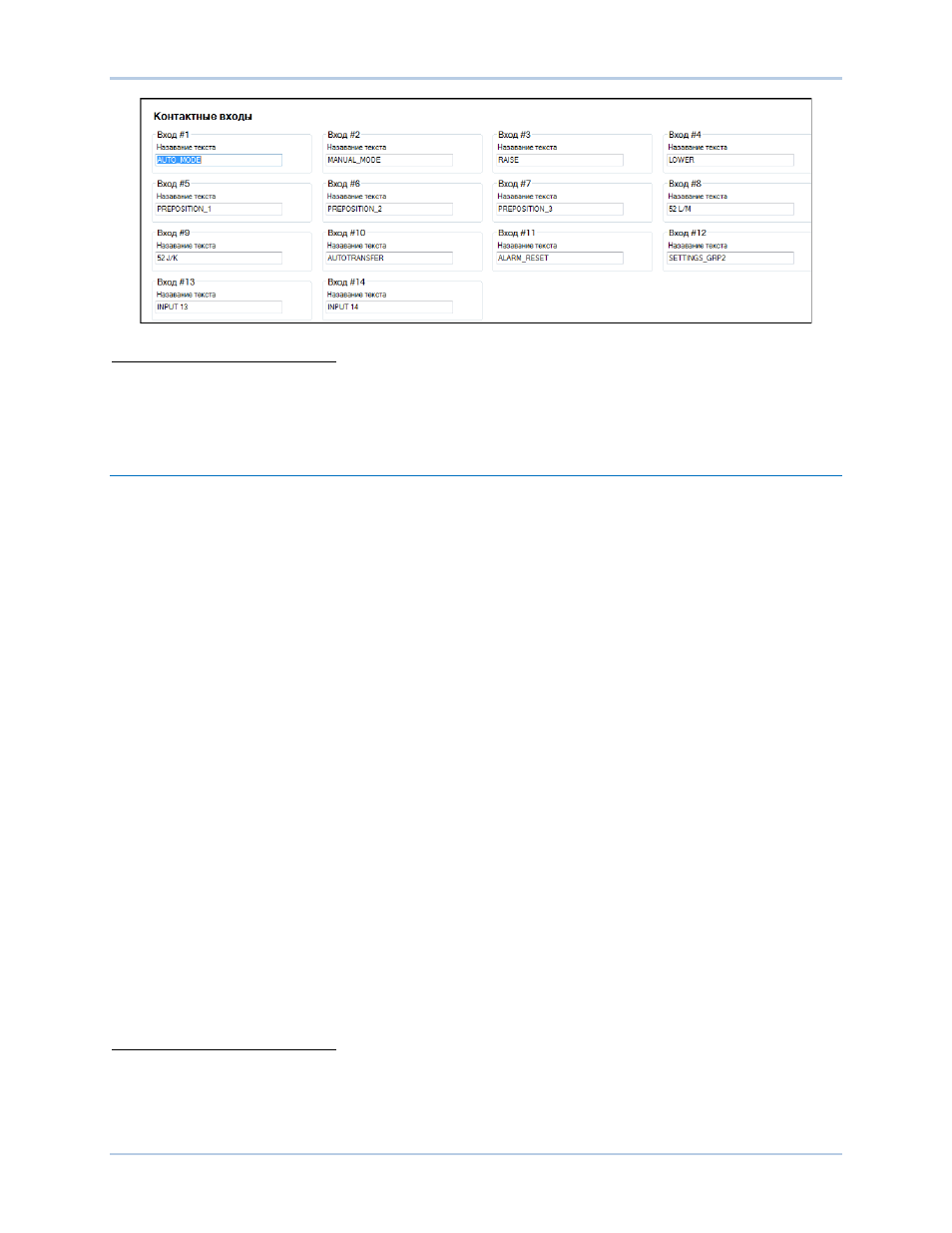

Рисунок 23. Текст подписи дискретных входов
A
Текст подписи: Введите слово с максимальным количеством символов 64
Глава Клеммы и соединительные контакты содержит изображения комемм программируемых
входов.
Дискретные выходы
Путь доступа в BESTCOMSPlus
®
:
Меню настроек, Настройки режимов регулирования,
Дискретные выходы
Путь доступа на ЧМИ: доступ отсутствует
Дискретные выходы DECS-250N состоят из отдельного “сторожевого ”выхода и 11
программируемых выходов. При подключении контактного модуля расширения CEM-2020H
появляется возможность подключения дополнительных 24 выходов. Для более детальной
информации обратитесь в Basler Electric
“
Сторожевой выход”
Состояние данного SPDT выхода (форма C) изменяется в зависимости от следующих состояний
системы
•
Потеря мощности управления
•
Сбой устойчивости возбуждения
•
Передача отчета аварии со “сторожевого” выхода в BESTlogicPlus.
Подключение к “сторожевому” выходу осуществляется через клеммы WTCHD1 (при нормальной
работе открыта), WTCHD (общая) и WTCHD2 (при нормальной работе закрыта).
Программируемые выходы
11 программируемых выходов (открытых при нормальной работе системы) используются в DECS-
250N
для управления состоянием, активными сигналами тревоги, активными защитными и
ограничивающим функциями. С помощью программируемой логики BESTlogicPlus данные выходы
могут настраиваться пользователем вручную для управления схемой логики и различных
состояний системы. Более детальная информация по применению программируемых входов
приведена в разделе Программируемая логика. BESTlogicPlus.
Для упрощения распознавания назначения контактов их можно обозначать текстовой подписью
A
.
На рисунке 22 изображен пример настройки меню программируемых входов BESTCOMSPlus, в
котором каждый вход имеет текст подписи.
A
Текст подписи: Введите слово с максимальным количеством символов 64
Дискретные входы и выходы
DECS-250N
