9440573990 Bep C1
67
Внимание
Для работы ОПР, используется логические блок
PARALLEL_EN_LM
, который устанавливается в положение
истина, данный блок входит BESTlogicPlus
Параметры ОМВ представлены на рисунках 42 и 43.
Ограничение минимального возбуждения выполнено через внутренне генерируемую кривую или
пользовательскую кривую ОМВ
B
. Внутренне генерируемая кривая основана на значении уровня
ограничения реактивной мощности при нулевой активной мощности рассчитанной на основании
номинального тока и напряжения генератора. Ось потребляемой реактивной мощности на экране
пользовательской кривой ОМВ может быть настроена
C
для конкретного применения.
Пользовательская кривая может быть построена максимально по 5 точкам
D
. Эта кривая позволяет
пользователю повторить в точности генераторную характеристику в зоне потребления реактивной
мощности в зависимости от вырабатываемой активной мощности.
Уровни регулирования, которые соответствую заданным точках кривой, служат для регулировки
при номинальном напряжении генератора. С помощью экспоненциальной зависимости
напряжения от активной мощности
E
регулирование ведется в соответствие с кривой, построенной
по точкам. Соответствие с кривой ограничения ведется путем деления текущего уровня
напряжения на номинальное значение напряжения, умноженной на экспоненту. В дальнейшем
зависимость напряжения ОМВ определяется временной константой
F
фильтра пропускания низких
частот.

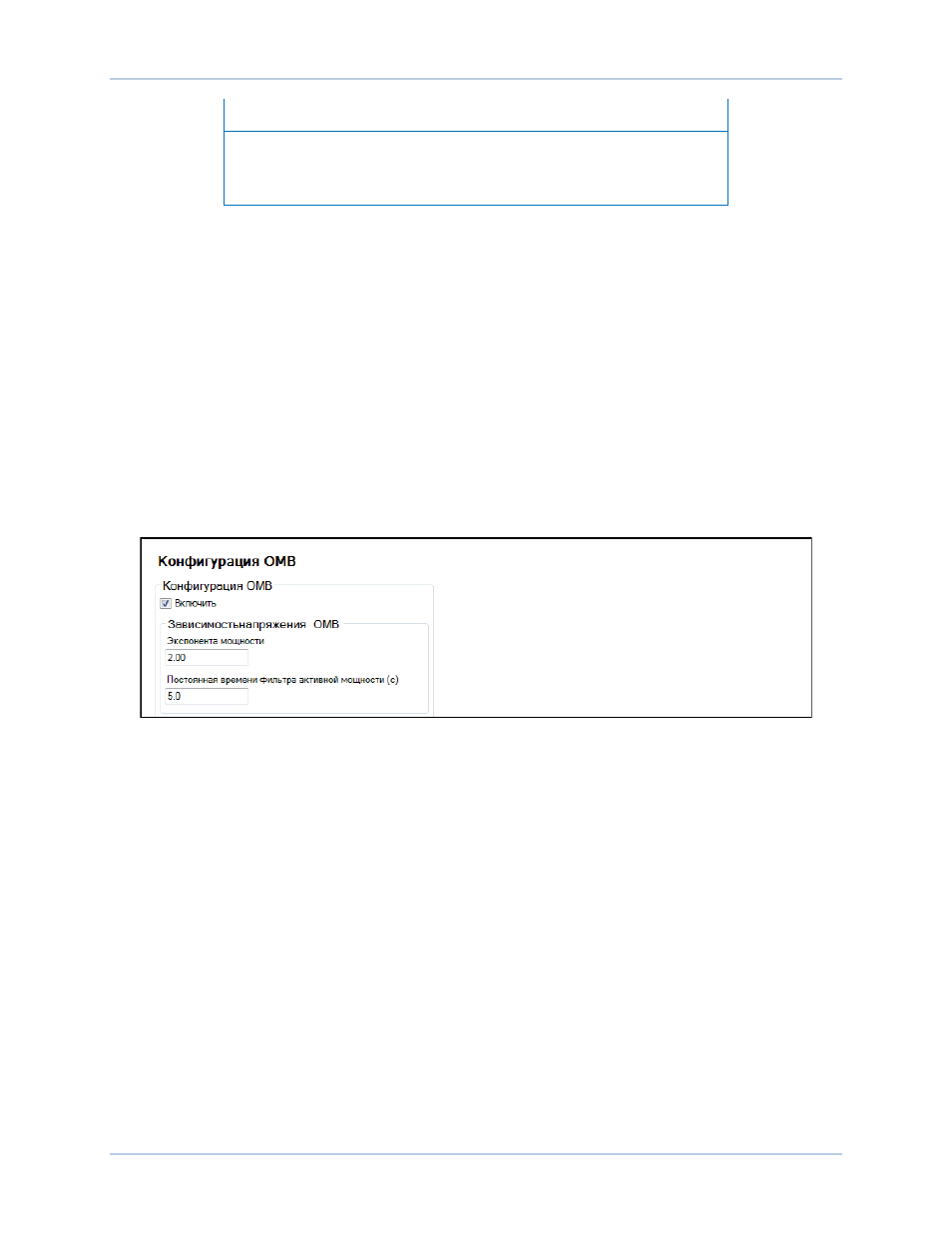

Рисунок 50. Настройки ОМВ
DECS-250N
Ограничители
