9440573990 Bep C1 103

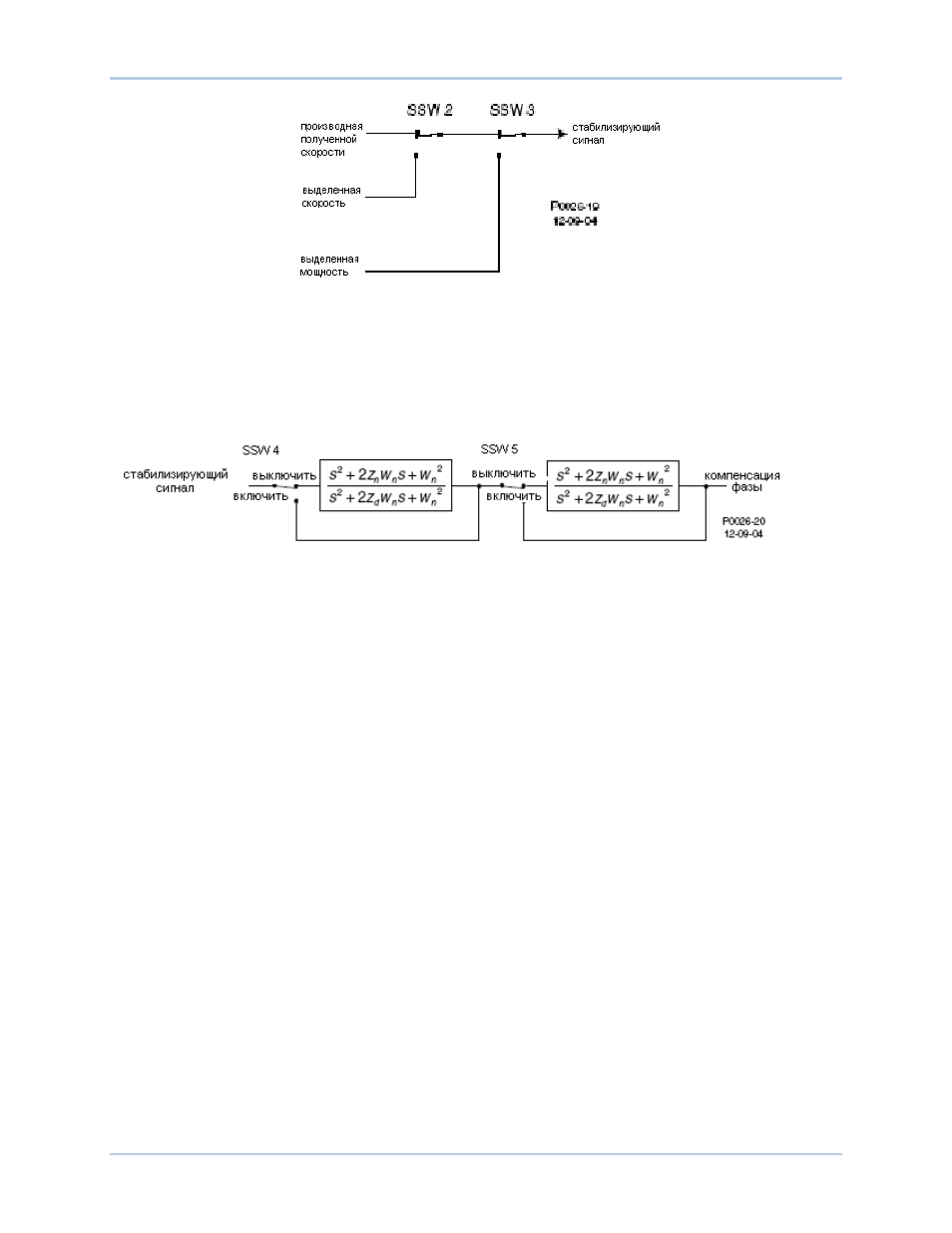

Рисунок 91. Выбор стабилизирующего сигнала
Фильтры крутящего колебания
После выбора стабилизирующего сигнала и перед фазовой компенсацией можно использовать
фильтры крутящего колебания, показанные на рисунке 82. Фильтры курящего колебания
обеспечивают заданное снижение усиления при номинальной частоте. Данные фильтры
компенсируют частоту курящего колебания, присутствующую во входном сигнале.
Рисунок 92. Фильтры крутящего колебания
Переключатель SSW 4 X включает и отключает фильтр крутящего колебания 1, фильтр крутящего
колебания 2.
Фильтры 1 и 2 управляются счетчиком зета
Y
(Zeta Num
), делителем зета Z
(Zeta Den
), и
параметром частотной характеристики AA
(Wn).
Фазовая компенсация
Производная частоты вращения изменяется перед тем, как посылается на вход регулятора
напряжения. Фильтрация сигнала обеспечивает опережение по фазе при электромеханической
частоте интересов (0.1 до 5 Гц). Требование опережения по фазе является местным и требуется
для компенсации фазового сдвига, полученного из-за регулятора напряжения с обратной связью.
Для фазовой компенсации имеется 4 каскада фазовой компенсации. Каждый каскад фазовой
компенсации имеет постоянную времени опережения по фазе и постоянную времени опережения
по фазе BB
(T1, T3, T5, T
7) постоянную времени отставания по фазе CC
(T2, T4, T6, T
8). Обычно для
соответствия требованиям фазовой компенсации достаточно использовать только 2 первых
каскада фазовой компенсации. При необходимости, может быть добавлен третий и четвертый
каскад посредством переключателей SSW 6 DD
and SSW 7
EE . На рисунке 83 показаны каскады
фазовой компенсации и соответствующие переключатели.
DECS-250N
Системный стабилизатор
