Ограничитель тока статора – Инструкция по эксплуатации Basler Electric DECS-250N
Страница 86
68
9440573990 Bep C1

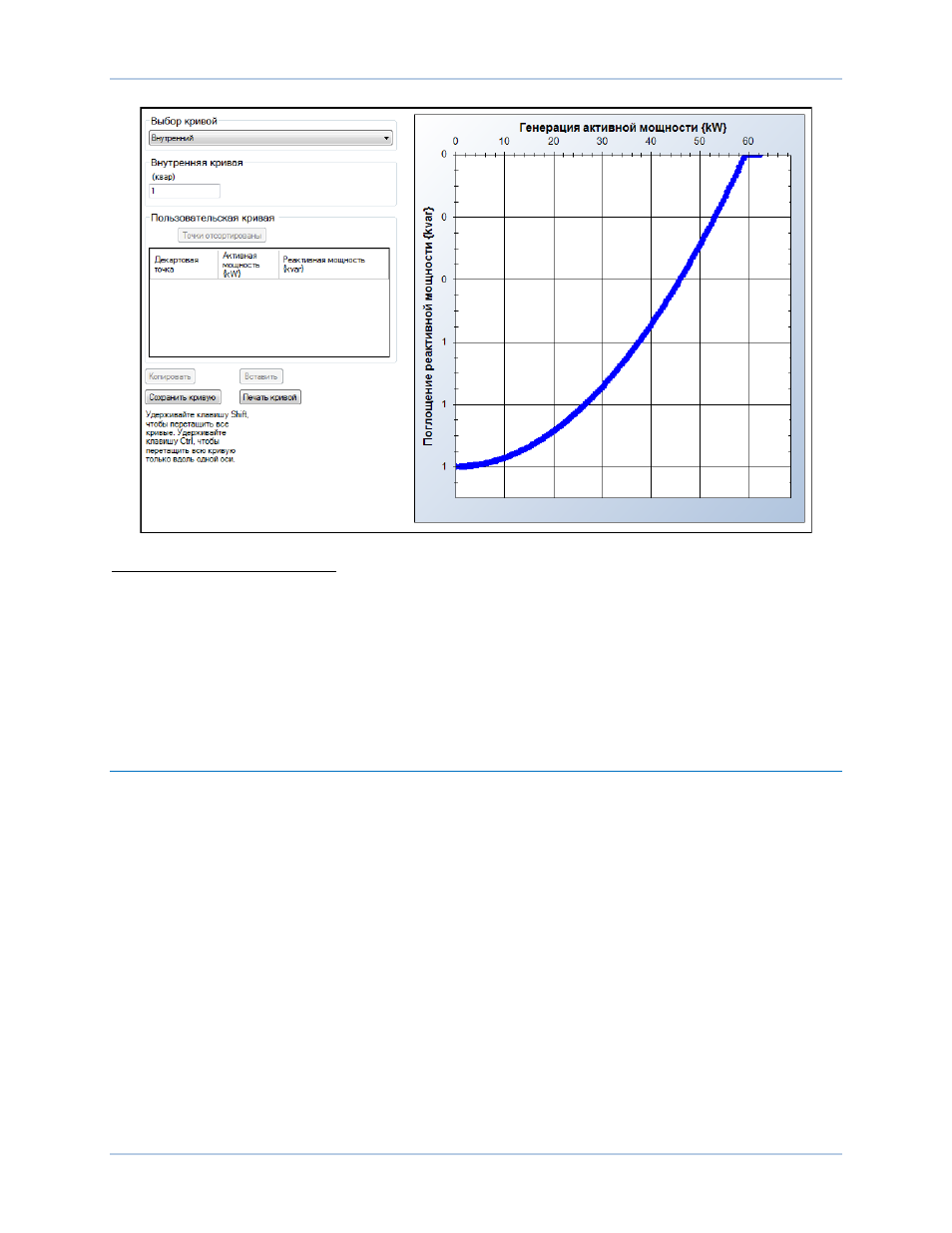

Рисунок 51. Экран пользовательской кривой ОМВ
A
Активация ОМВ: сделайте отметку в чекбоксе для включения ограничителя минимального
возбуждения.
B
Выбор кривой: внутренняя или пользовательская.
C
Внутренняя кривая: ввод номера для регулировки диапазона оси y.
D
Пользовательская кривая: вставка, ввод, удаление точек кривой.
E
Экспонента активной мощности: ввод значения 1 или 2.
F
Временная константа фильтра активной мощности: ввод значения от 0 до 20 секунд с шагом
0.1
секунда.
Ограничитель тока статора
Путь доступа в BESTCOMSPlus
®
:
Меню настроек, Настройки режимов регулирования,
ограничители, ограничитель тока статора
Путь доступа на ЧМИ: Настройки, Настройки режимов регулирования ограничители,
ограничитель тока статора
Ограничитель тока статора (ОТС) измеряет ток статора и снижает его для предотвращения
перегрева обмотки статора. Для ограничения тока статора ОТС изменяет уровень возбуждения в
зависимости от направления протекания реактивной мощности (из или в генератор). Чрезмерный
ток статора с емкостным коэффициентом мощности, повышает ток возбуждения.
ОТС может быть активирован
A
в любом режиме регулировки. При режиме регулировки тока
возбуждения контроллер DECS-250N только сигнализирует об увеличении тока статора, но
срабатывание ограничителя запрещено. Режимы работы имеют 2 группы настроек, которые
обеспечивают улучшенный контроль за процессом ограничения. Для ограничителя тока статора
определяется 2 уровня тока: верхний и нижний (рисунок 44). Параметры ОТС представлены на
рисунке 45.
Ограничители
DECS-250N
