56
9440573990 Bep C1
Настройки DECS-250N должны в точности соответствовать конфигурации активных силовых
входов. Например, если в настройках DECS-250N задано трехфазное подключение, но самом деле
в работу включена только одна фаза, то DECS-250N будет рассматривать данное подключение как
дисбаланс фаз и сгенерирует сигнал отключения. Для более детальной информации относительно
однофазного и трехфазного подключения силового входа смотри раздел Настройка и
Спецификации.
Защита сбоя силового входа может быть использована в устройствах ГПТ, шунтовых
трансформаторах
.
Данная защита доступна только в режиме старта и плавного старта. Настройка
времени таймера
A
сдерживает сигнал оповещения силового входа для подгонки напряжений
силовых входов нисходящих фаз при переходном небалансе. Защита силового входа может
активироваться и отключаться
B
без внесения изменений в настройках таймера. Выбранная
конфигурация входного питания
C
показана только для чтения. Элементы срабатывания защиты и
аварийного состояния в BESTlogicPlus могут быть использованы в корректирующей схеме в ответ
на сбой системы. Настройки защиты сбоя силового входа BESTCOMSPlus
®
представлены на

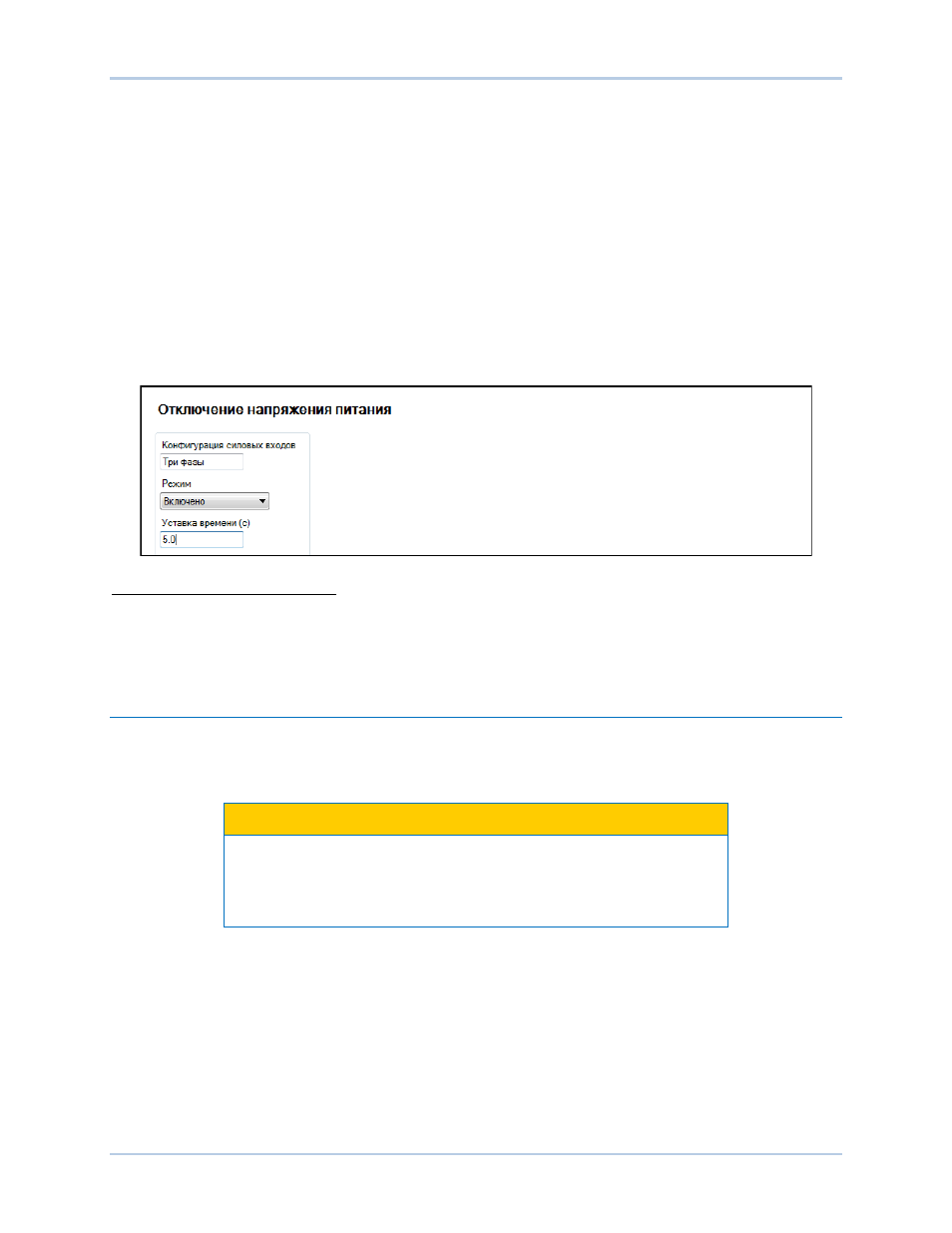

Рисунок 40. Меню настройки защиты сбоя силовго входа
A
Таймер срабатывания защиты (s): Диапазон регулирования: от 0 до 10 секунд с шагом 0,1
секунды.
B
Режим: Выберите включение или отключение.
C
Конфигурация входного питания: Только для чтения параметра.
Защита проверки синхронизации
Путь доступа в BESTCOMSPlus: Меню настроек, Меню защиты, (25) Проверка синхронизации
Путь доступа в ЧМИ: Меню настроек, Меню защиты, (25) Проверка синхронизации
ВНИМАНИЕ!
Ввиду того, что функции проверки синхронизации
и автоматической синхронизации в DECS-250N используют
внутреннюю цепь, функция проверки не может выбрана в режиме
автоматической синхронизации.
При выборе проверки синхронизации (25)
A
,данная функция отслеживает автоматический или
ручной синхронизм контролируемого генератора с сетью. Во время синхронизации 25 функция
отслеживают разницу напряжений
B
, улов
C
и частот скольжения
D
между генератором и шиной.
Когда разница параметров генератора/шины становится ниже настроенного значения, назначается
виртуальный выход состояния 25 элемента. Виртуальный выход может быть настроен
(в BESTlogicPlus) для защиты дискретного выхода DECS-250N. Данный дискретный выход может,
включить и отключить выключатель цепи соединения генератора и шины.
Корректировка параметров угла
E
необходима для изменения угла сдвига фаз от трансформаторов
системе. Более детальное описание параметров корректировки угла приведено в главе
Синхронизатор.
Защита
DECS-250N
