52
9440573990 Bep C1
𝑡
𝑝𝑖𝑐𝑘𝑢𝑝
=
𝐴 × 𝑇𝐷
𝐵 + √𝐶 + 𝐷 × 𝑀𝑂𝑃
Уравнение 8. Инверсное срабатывание защиты возбуждения от сверхтоков
Где:
t
pickup
= время до срабатывания в секундах
A
= -95.908
B
= -17.165
C
= 490.864
D
= -191.816
TD
= значения выдержки времени <0.1, 20>
MOP
= кратность срабатывания <1.03, 205>
𝑇𝑖𝑚𝑒
𝑟𝑒𝑠𝑒𝑡
=
0.36 × 𝑇𝐷
(𝑀𝑂𝑃
𝑟𝑒𝑠𝑒𝑡
)
2
− 1
Уравнение 9. Инверсный сброс защиты возбуждения от сверхтоков
Где:
Time
reset
= максимальное время до сброса в секундах
TD
=
значения выдержки времени <0.1, 20>
MOP
reset
=
кратность срабатывания <1.03, 205>
Первичные и вторичные группы уставок обеспечивают дополнительный контроль за двумя
различными условиями работы машины.
Защита возбуждения от сверхтоков можем быть отключена
A
и включена без изменений в
параметрах срабатывания и выдержки времени. Элементы срабатывания и отключения от
максимальной токовой защиты возбуждения могут быть использованы логической схеме в
BESTlogicPlus
. Параметры защиты в BESTCOMSPlus
®
показаны на Рисунок. В BESTCOMSPlus
показаны параметры графикa возбуждения с сверхтоком. График может быть как с первичными,
так и со вторичными параметрами.

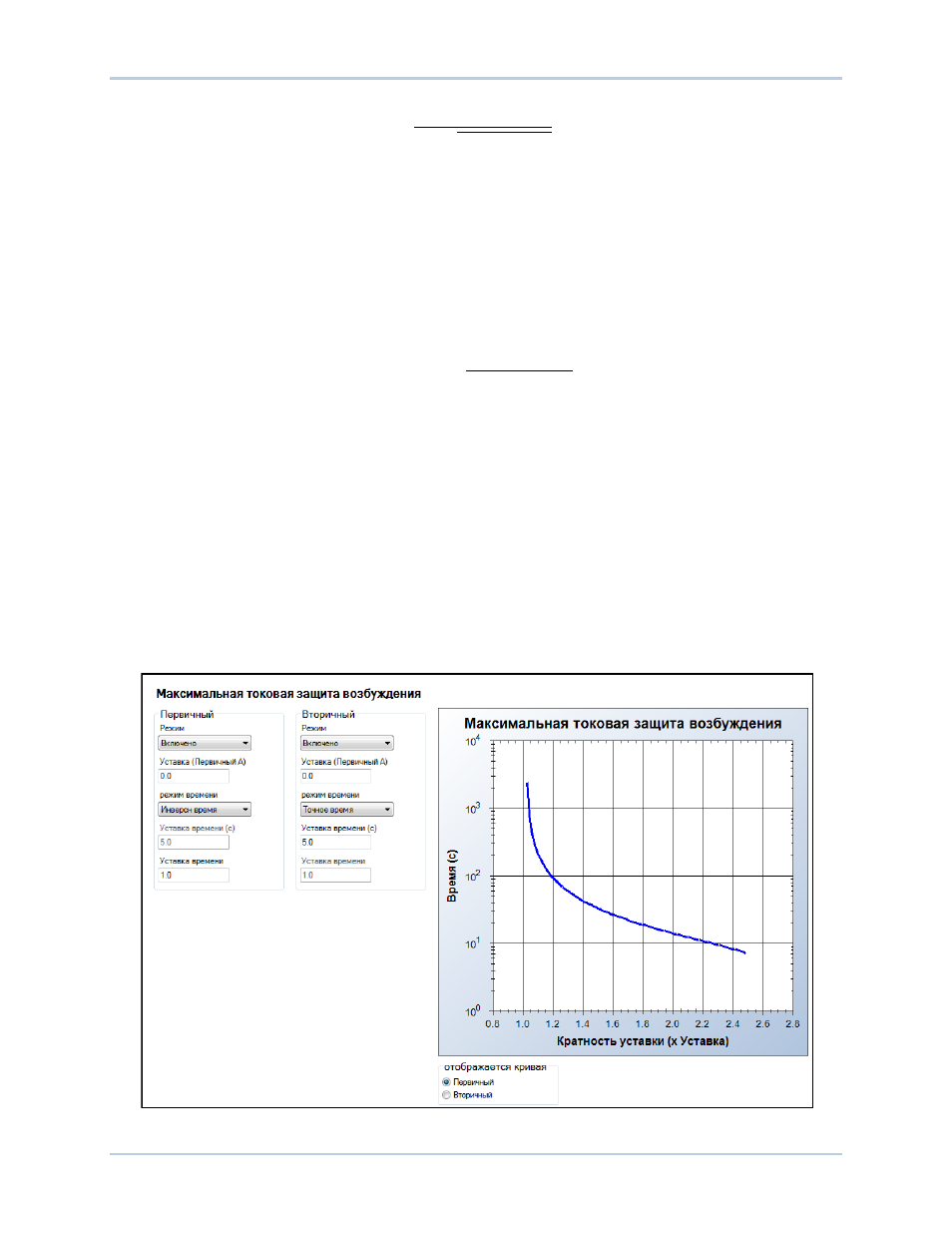

Рисунок 37. Меню настройки защиты системы возбуждения от сверхтоков
Защита
DECS-250N
