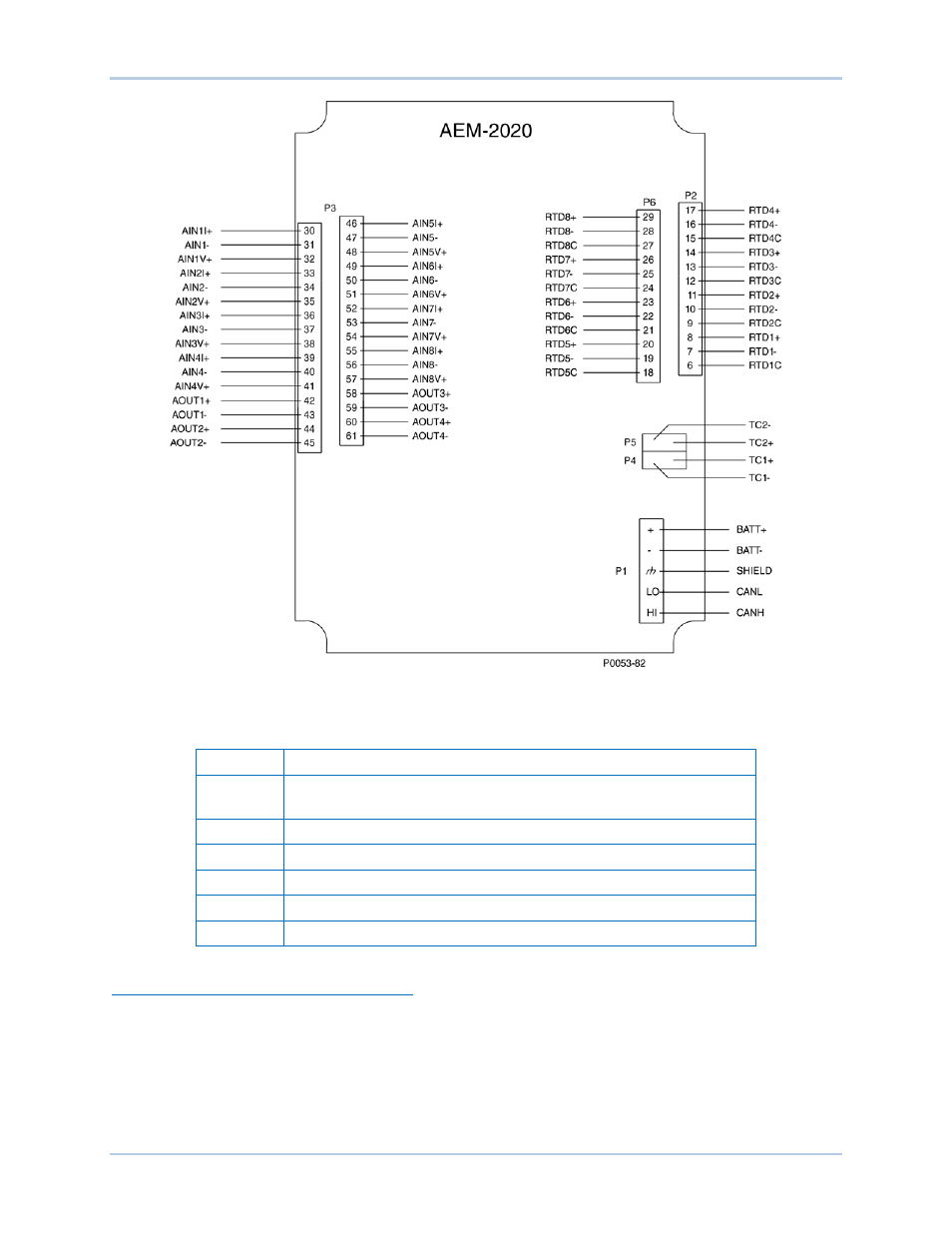

Рисунок 169. Клеммы входов и выходов

Таблица 43. Клеммы входов и выходов

Разъем

Описание

P1

Оперативное питание и CANbus

P2

Входы термодатчиков 1 — 8

P3

Аналоговые входы 1 — 8 и аналоговые выходы 1 — 4

P4

Вход термопары 1

P5

Вход термопары 2

P6

Входы термодатчиков 5 — 8

Внешние соединения аналоговых входов
Соединение входов напряжения изображено на Рисунок 170 , а соединение входа тока — на

Рисунок 171. При использовании входа тока, клеммы AIN V+ and AIN I+ должны соединяться

вместе..

Модуль расширения аналоговых входов-выходов

DECS-250N
