Трансформатор напряжения генератора(ТН)
Настройки напряжения первичной
A
и вторичной
B
обмоток ТН задают номинальные значения
напряжения ТН, подаваемые на DECS-250N. Может использоваться чередование фаз ABC или
ACB
C
. Подключение измерительного напряжения
D
может осуществляться через одну (фаза C или
A) или три фазы.
Трансформатор тока (ТТ)
Настройки тока первичной
E
и вторичной
F
обмоток ТТ задают номинальные значения тока ТТ,
подаваемые на DECS-250N. Измерительный ток может подаваться на DECS-250N через одну или
три фазы
G
.
Трансформатор напряжения шины
Настройки напряжения первичной
H
и вторичной
I
обмоток ТН шины задают номинальные значения
напряжения ТН, подаваемые на DECS-250N. Подключение измерительного напряжения
шины
J
inc
может осуществляться через одну (фаза C или A) или три фазы.

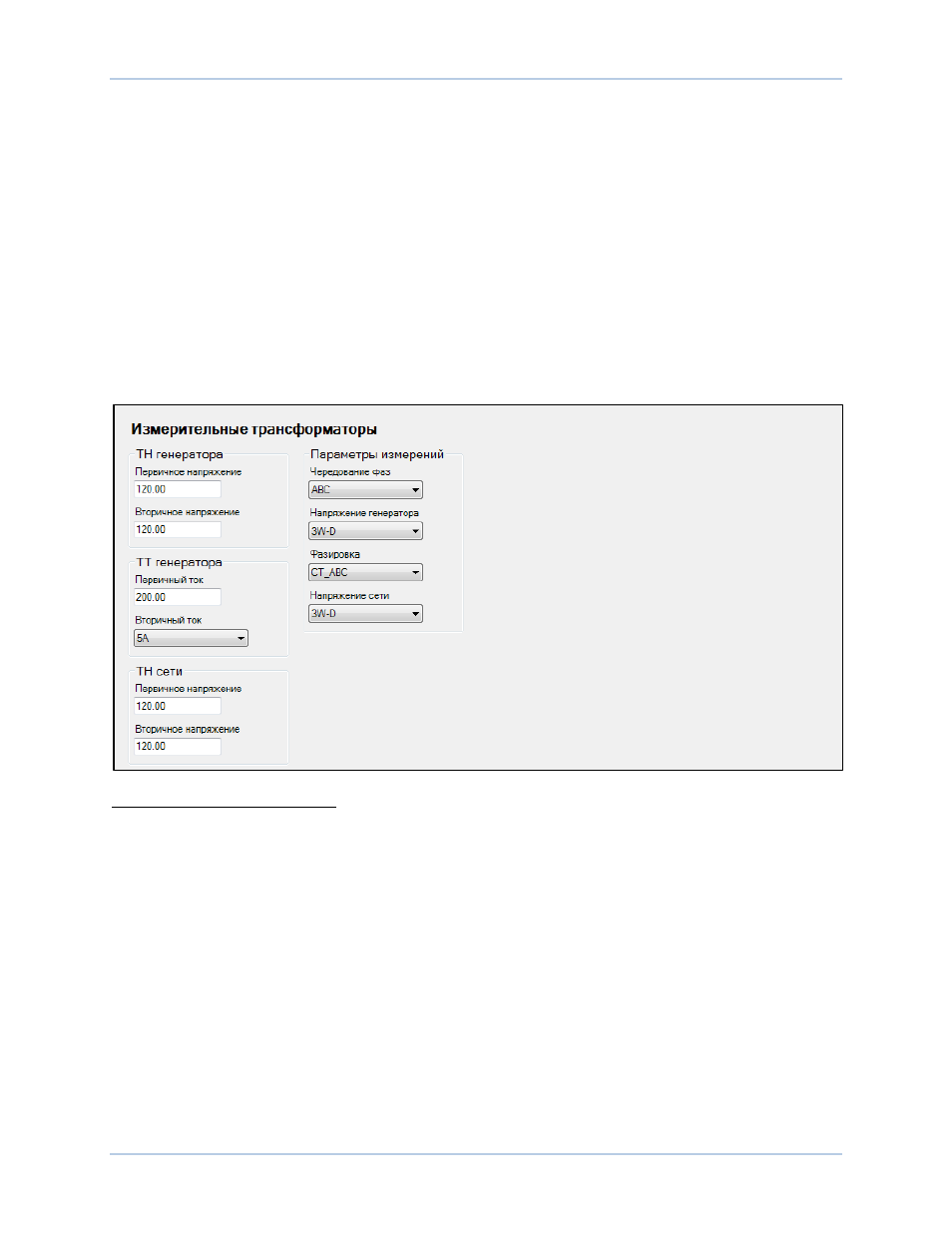

Рисунок 150. Конфигуррация и настройка номинальных параметров трансформатора
A
Напряжение первичной обмотки ТН генератора: Диапазон регулирования от 1 до 500000 В
переменного тока с шагом 1 В переменного тока.
B
Напряжение вторичной обмотки ТН генератора: Диапазон регулирования от 1 до 600 В
переменного тока с шагом 1 В переменного тока.
C
Фазное чередование ТН генератора: Выберите ABC или ACB.
D
Подключение напряжения Выберите CA или трехфазное подключение.
E
Ток первичной обмотки ТТ генератора: Диапазон регулирования от 1 до 99,999 А переменного
тока с шагом 1 А переменного тока.
F
Ток вторичной обмотки ТТ генератора: Выберите 1 или 5 А переменного тока.
G
Конфигурация ТТ генератора: Выберите B или CT_ABC.
H
Напряжение первичной обмотки ТН шины: Диапазон регулирования от 1 до 500000 В
переменного тока с шагом 1 В переменного тока.
I
Напряжение вторичной обмотки ТН шины: Диапазон регулирования от 1 до 600 В переменного
тока с шагом 1 В переменного тока.
J
Подключение напряжения: Выберите CA или трехфазное подключение.
