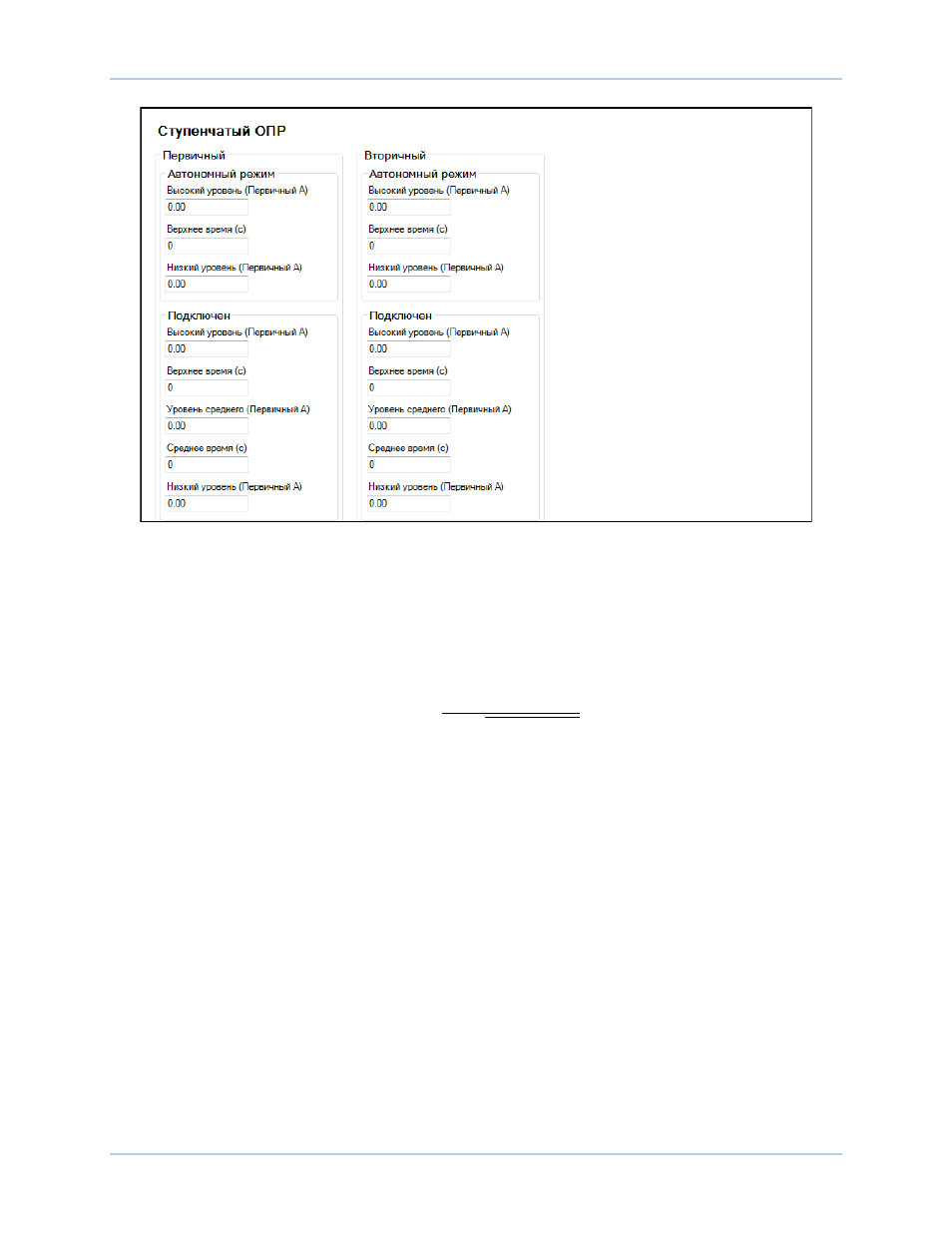

Рисунок 47. Настройки ОПР точка суммирования
Управление ОПР
Управление ограничителем перевозбуждения происходит благодаря отношению тока возбуждения
к обратной характеристике времени, показанной на Рисунок 45. Отдельные кривые могут быть
выбраны для режима online и offline. Если система входит в состояние перевозбуждения, то ток
возбуждения ограничивается и форсируется выбранной кривой. Обратная характеристика времени
определена уравнением 7.
𝑡
𝑝𝑖𝑐𝑘𝑢𝑝
=
𝐴 × 𝑇𝐷
𝐵 + √𝐶 + 𝐷 × 𝑀𝑂𝑃
Уравнение 10. IОбратная характеристика времени срабатывания
Где:
t
pickup
=
время срабатывания в секундах
A
= -95.908
B
= -17.165
C
= 490.864
D
= -191.816
TD
= параметр уставки времени <0.1, 20>
MOP
= кратность срабатывания <1.03, 205>
Ограничители
