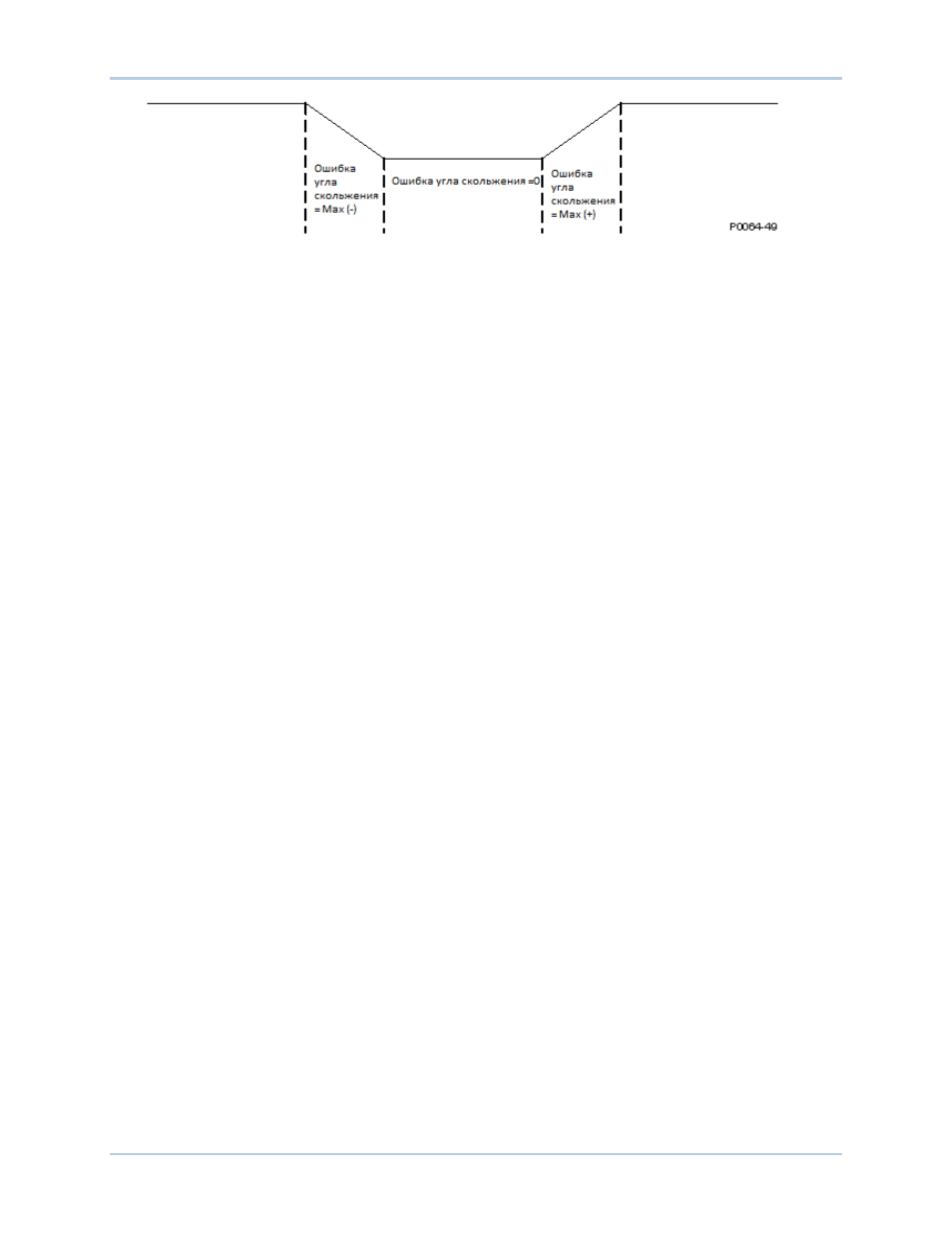

Рисунок 9. Ошибка угла скольжения
Корректировка напряжения
Корректировка напряжения вводится, когда напряжение генератора выходит за допустимый
диапазон Настройка диапазона напряжения
H
вводится в процентом соотношении от величины
напряжения сети и определяет величину разницы напряжения генератора и сети, при которой
срабатывает подгонка. Активация настройки Vgen>Vbus
I
приводит к тому, что DECS-250N
увеличивает напряжение генератора по отношению к напряжению сети до начала процесса
синхронизации. Параметры соответствующего уровня подгонки напряжения генератора к
напряжению сети устанавливаются исходя из корректирования повышающих или понижающих
трансформаторов в системе. DECS-250N регулирует измеренное напряжение генератора при этом
проценте. Также этот параметр указан внизу экрана Подгонка напряжения. При изменении
значения это отобразится в обоих местах.
Корректировка угла
Параметр корректировки угла необходим при условии сдвига фазы из-за трансформатора в
системе. Величина корректировки угла выбирается только из значения угла сети. Для примера,
дан генератор, синхронизированный с сетью, но DECS-250N замеряет угол скольжения -30º. Ниже
приведено уравнение 1 для вычисления DECS-250N угла скольжения. Это означает, что угол
генератора отстает от угла сети на 30º из-за сдвига фазы трансформатора. Для корректировки
этого сдвига фазы необходимо, чтобы значение корректируемого угла было 330º. Это значение
суммируется с измеренным углом сети в результате чего угол скольжения выставляется 0º.
Значение корректировки угла зависит только от измеренного угла сети и никак от измеренного
DECS-250N
угла генератора.
𝐺 − (𝐵 + 𝐴) = Угол скольжения
Уравнение 1. DECS-250 измеренный угол скольжения
Где:
G
= измеренный угол генератора
B
= измеренный угол сети
A
= значение угла корректировки
Сбой синхронизации
Процесс синхронизации будет прерван, если процесс синхронизации выходит за рамки времени
J
,
установленного пользователем .
Настройки синхронизации генератора в BESTCOMSPlus изображены на рисунке 9.
