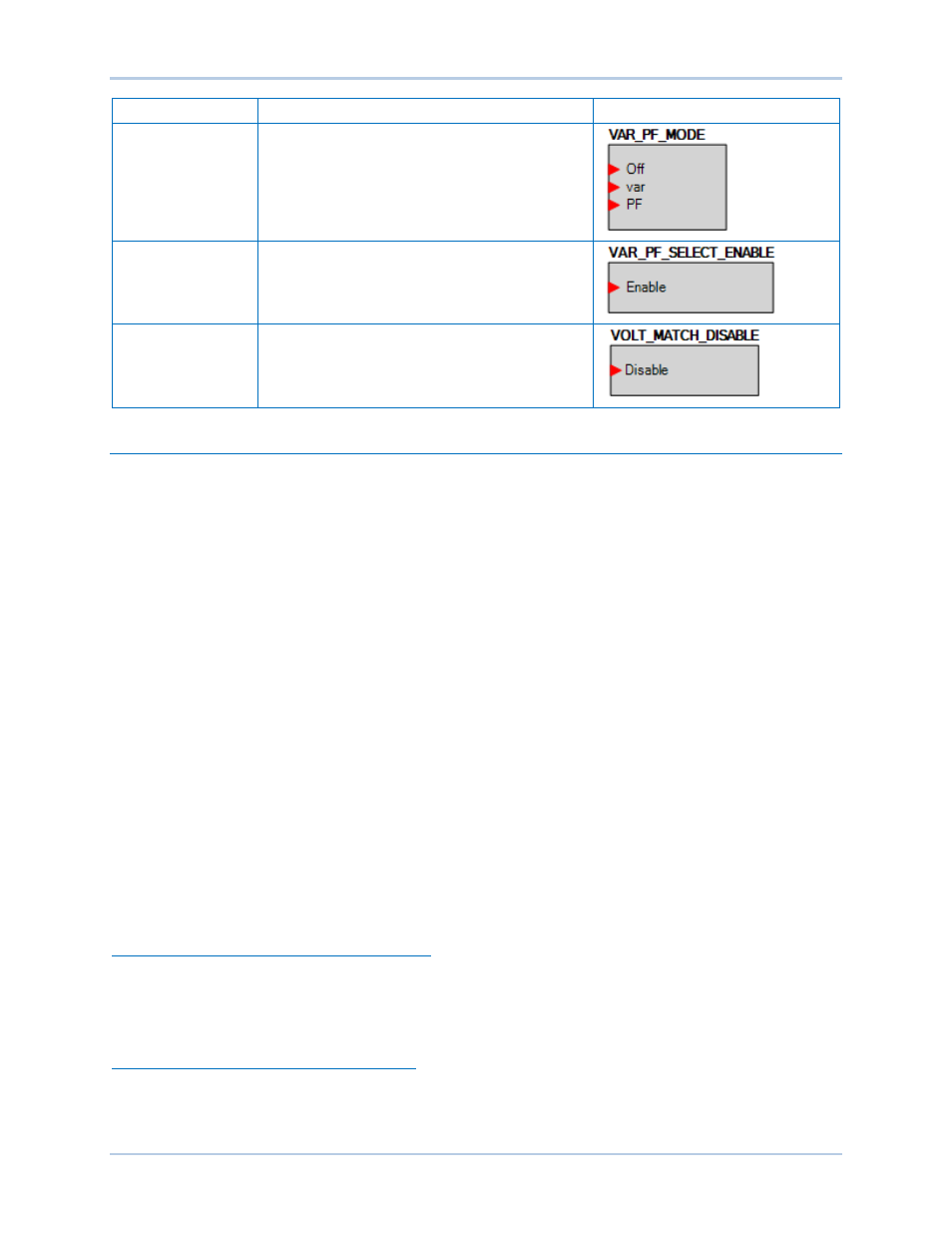

Имя

Описание

Символ

РЕЖИМ РМ/КМ

Вход РМ осуществляет выбор управления

реактивной мощностью, а вход КМ

осуществляет выбор управления

коэффициентом мощности.

ВКЛЮЧЕНИЕ

ВЫБОРА РМ/КМ

When true, this element allows the selection of Var
and PF.

VOLTAGE
MATCHING
DISABLE

Если ИСТИНА, данный элемент отключает

подгонку напряжений в режиме АРН.

Логические схемы

Логическая схема эта группа логических переменных записанных в виде выражений, которые

определяют работу цифровой системы возбуждения DECS-250N. Каждая логическая схема имеет

уникальное имя. Это дает возможность выбирать специфические схемы и быть уверенным, что

данная схема будет рабочей. Каждая логическая схема сконфигурирована для типового

применения и одна логическая схема выбрана в качестве схемы по умолчанию. Только одна

логическая схема может быть активна. В большинстве случаев, стандартная логическая схема

может не изменяться для конкретного применения. Стандартная логическая схема может

обеспечивать большее число входов, выходов и функциональных блоков, чем необходимо

в каком-либо конкретном случае. Это имеет место, поскольку стандартные схемы выполнены

унифицированными, чтобы подходить к большому числу случаев, где нет специальных

программных требований. Выходы ненужных логических блоков следует оставить

незадействованными, а функциональные блоки должны быть отключены с помощью уставок
Если требуется создать пользовательскую логическую схему, то для экономии времени

целесообразно использовать какую-либо из стандартных логических схем для внесения изменений

Активная логическая схема

Цифровая система возбуждения должна иметь активную логическую схему для того, чтобы модуль

смог работать. Все DECS-250N поставляются с загруженной логикой по умолчанию, активная

логическая схема предварительно загружена в память. Если конфигурация функционального

блока и выходной логики логической схемы по умолчанию нужны применительно к вашему случаю,

то необходимо изменить только рабочие настройки (системные параметры и уставки) перед

включением DECS-250N в работу

Посылка и получение логических схем

Получение логической схемы с DECS-250N
Для получения настроек с DECS-250N, модуль DECS-250N должен быть подключен к компьютеру

с помощью коммуникационного порта. После того, как необходимое подключение выполнено,

установки могут быть загружены с DECS-250N путем выбора Загрузка настроек и логики в меню

Коммуникации

Посылка логической схемы в DECS-250N
Для посылки данных на DECS-250N, модуль DECS-250N должен быть подключен к компьютеру

с помощью коммуникационного порта. После того, как необходимое подключение выполнено,

установки могут быть выгружены с DECS-250N путем выбора (Загрузка настроек и логики) в меню

Коммуникации

DECS-250N

Программируемая логика
