9440573990 Bep C1
379
ПРИМЕЧАНИЯ.
1.
Если CEM-2020 является оконечным устройством на шине
J1939, то параллельно выводам P1-LO (CANL) and P1-HI
(CANH) должен быть подключен резистор 120 Ом, 0,5 Вт).
2.
Если CEM-2020 не является частью шины J1939, ответвление
от CEM-2020 к шине не должно превышать 914 мм в длину.
3.
Максимальная длина шины, без ответвлений, не должна
превышать 40 м.
4.
Экран шины J1939 должен быть заземлен только в одной
точке. Если точка заземления не принципиальна, не
заземляйте экран к CEM-2020.

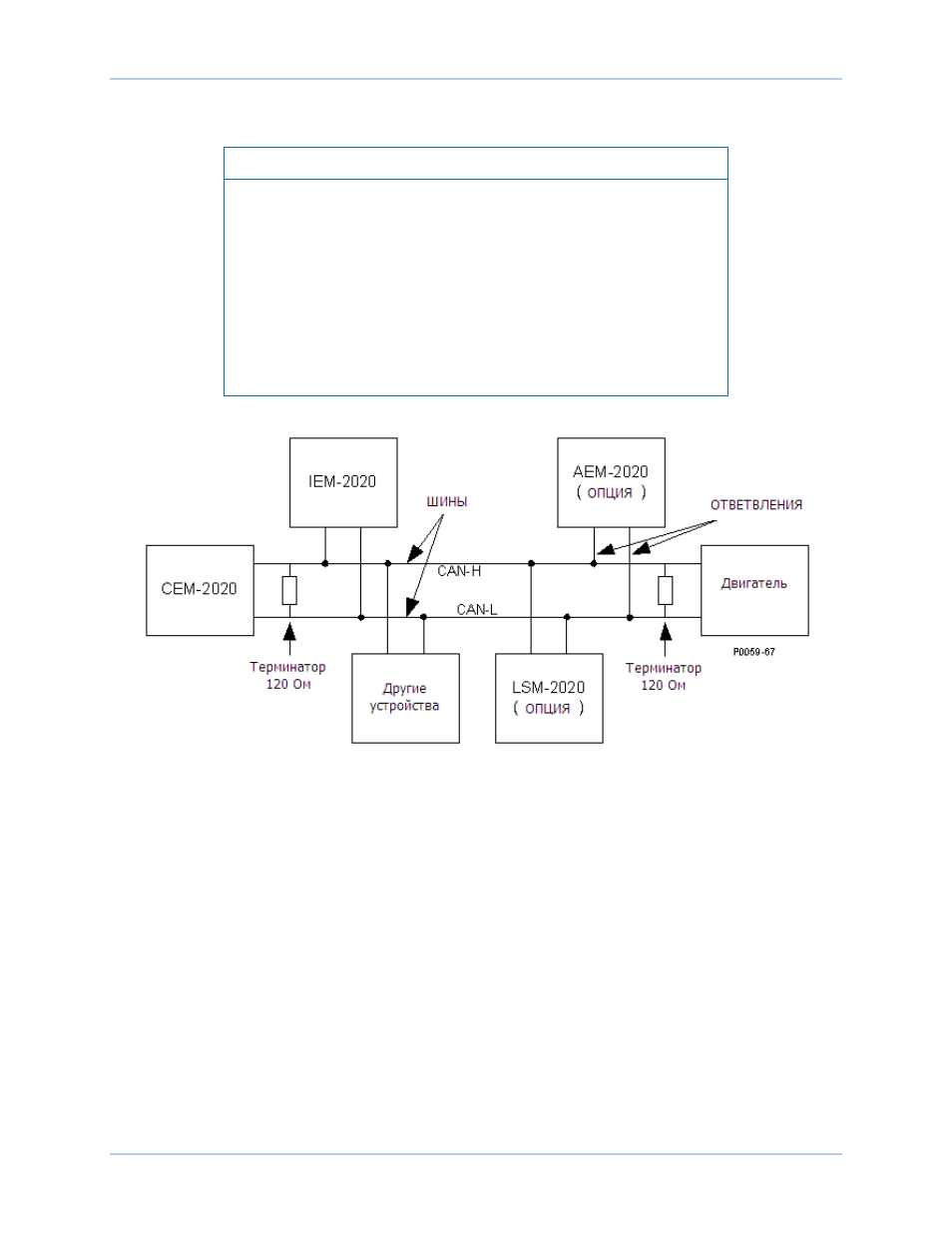

Рисунок 191. Интерфейс CAN Bus с CEM-2020 в качестве оконечного устройства на шине
DECS-250N
Модуль расширения дискретных входов-выходов
