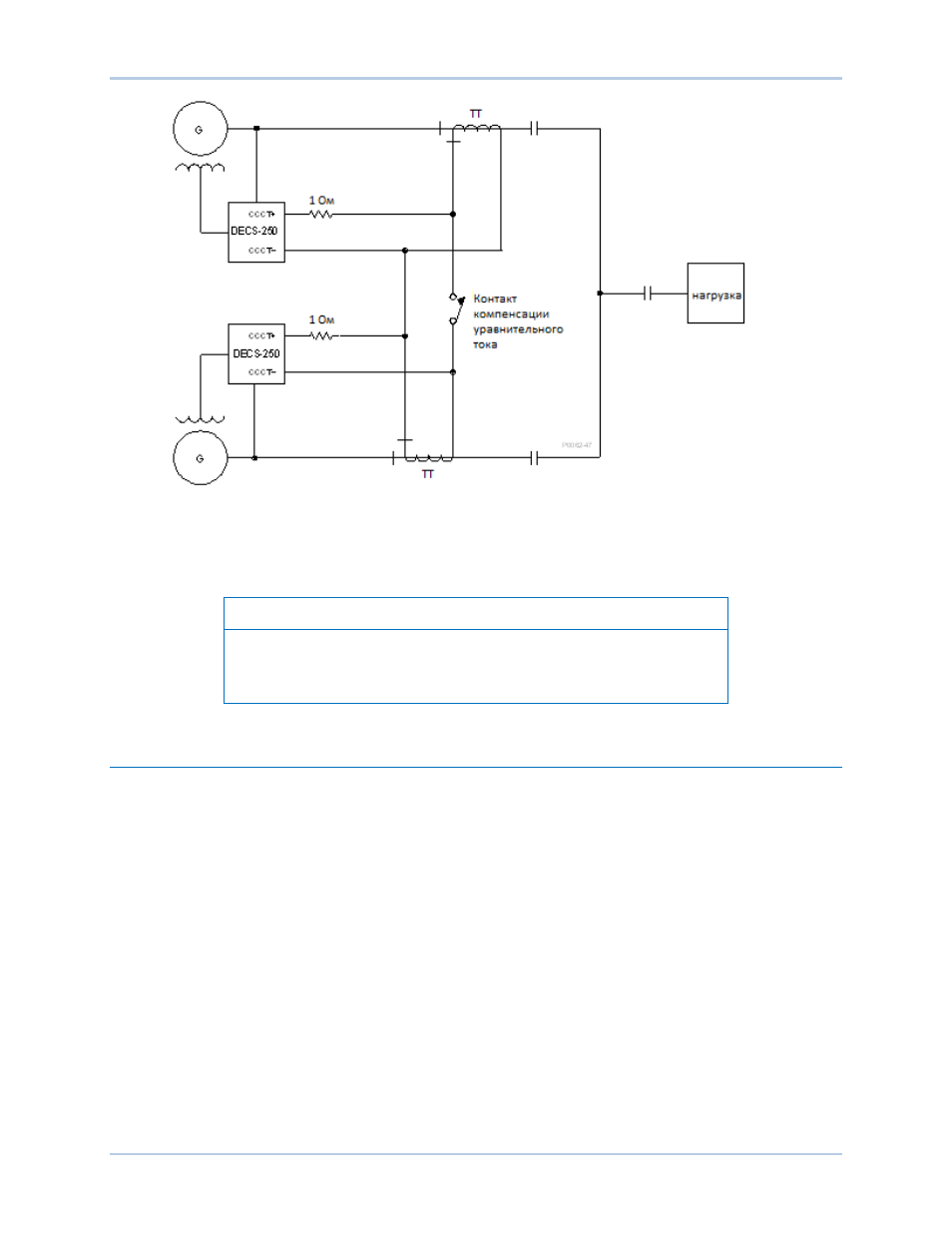

Рисунок 7. Подключения при использовнии компенсации уравнительного тока
ПРИМЕЧАНИЕ
Если на одно из подключенных устройств не подает питание, то
вторичная обмотка ТТ данного устройства должна быть замкнута
В противном случае схема не будет функционировать.
Напряжение сети
Отслеживание напряжения сети позволяет контролировать сбои напряжения сети,
синхронизирование напряжения сети и напряжении на клеммах генератора, синхронизирование
напряжения на клеммах генератора и напряжения сети/ напряжения на подключенном устройстве
.Более подробно данные аспекты приведены в разделе Синхронизатор. 3-ехфазное измерение
напряжения сети осуществляется через клеммы B1, B2, и B3. Данное напряжение может
подаваться как через трансформатор напряжения (ТН), так и напрямую в сеть. Подключение на
клеммы может быть как 3-ехфазным (А-В, А-С, В-С) так и однофазным (А-С-)
Максимальное напряжение 600 В при нагрузке менее 1 В А.
Напряжение на первичной и вторичной обмотке трансформатора задается в настройках DECS-
250N
, значения параметров задаются в зависимости от требуемого напряжения и используются
при расчете других системных величин. Информация о настройке измерения напряжения сети
DECS-250N
приводится в главе Конфигурация
Типовые подключения сетевого напряжения отображены на рисунке 8.
DECS-250N
Измерения тока и напряжения
