102 9440573990 Bep C1

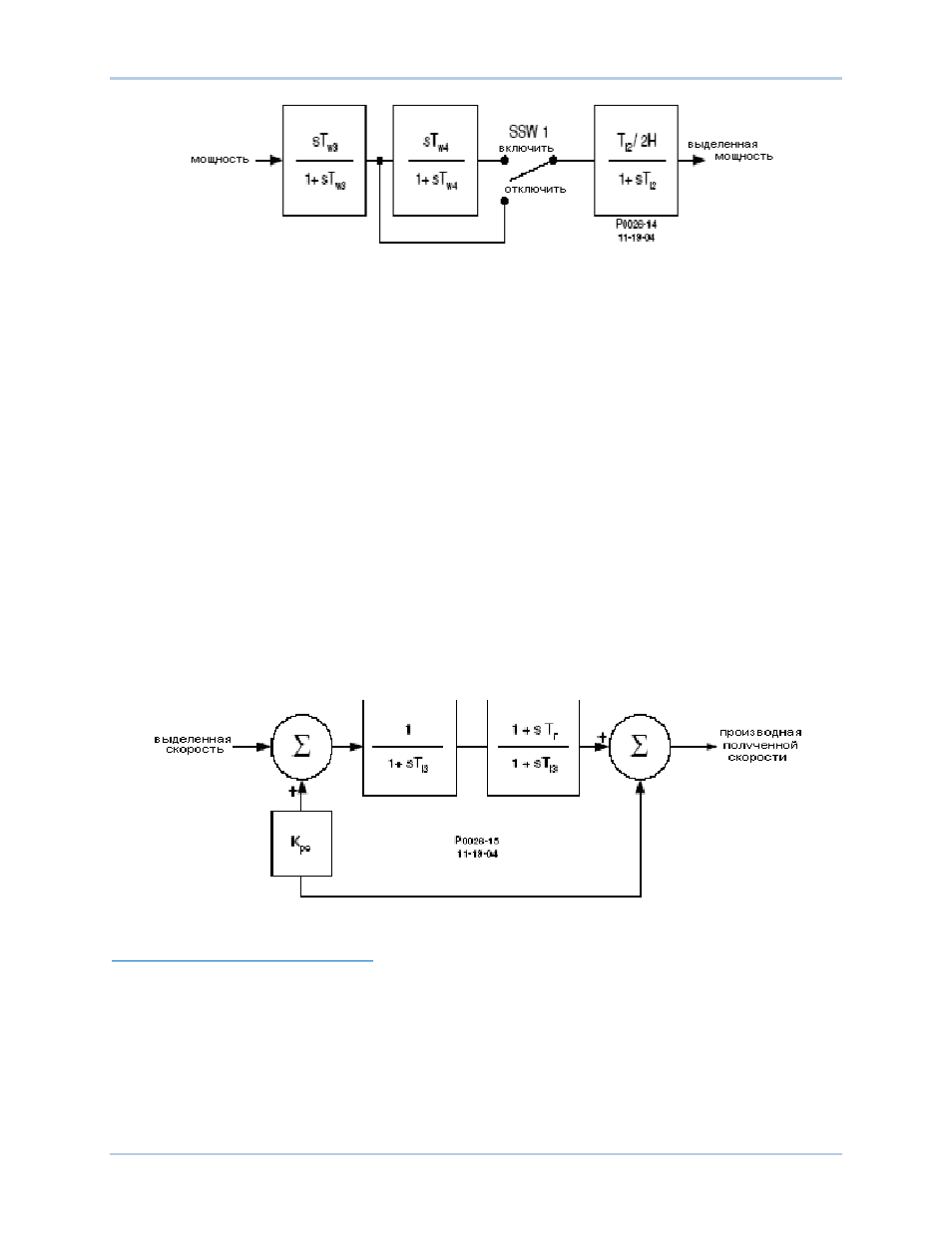

Рисунок 89. Сигнал электрической мощности генератора
После высокочастотной фильтрации сигнал электрической мощности суммируется и
масштабируется, объединяя (используя) постоянную инерции генератора O
(2H
) и сигнал частоты
вращения . Низкочастотная фильтрация с сумматором управляется постоянной времени TI2 P
.
Сигнал производной механической мощности
Сигнал изменения частоты вращения и суммарный сигнал изменения электрической мощности
используются для получения суммарного сигнала производной механической мощности l.
Для данных целей имеется коэффициент усиления, Kpe
Q , который задает амплитуду входной
электрической мощности, используемой функцией стабилизатора.
Затем полученный суммарный сигнал механической мощности проходит через низкочастотный
фильтр механической мощности и следящий фильтр линейного изменения. Низкочастотный
фильтр контролируется постоянной времени TI3 R и обеспечивает ослабление компонентов
крутильного колебания в сигнале частоты вращения. Следящий фильтр линейного изменения
обеспечивает нулевую статическую ошибку линейного изменения в суммарном сигнале
электрической мощности. Это позволяет ограничить вариации выходного сигнала стабилизатора
до низкого уровня для изменений механической мощности, которые обычно имеют место во время
работы генераторов. Следящий фильтр линейного изменения контролируется постоянной времени
Tr
S . Показатель степени возведения следящего фильтра состоит из числителя T и знаменателя U
Процесс получения суммарного сигнала механической мощности показан на рисунке 80.
Рисунок 90. Сигнал механической мощности
Выбор стабилизирующего сигнала
На рисунке 81 показано использование переключателей SSW 2
V и SSW 3 W для выбора
стабилизирующего сигнала. Производная сигнала изменения частоты вращения используется, как
стабилизирующий сигнал, когда переключатель SSW 2 установлен на сигнал частоты вращения, а
переключатель SSW 3 установлен на производную частоты вращения. При выборе
стабилизирующим сигналом отфильтрованного сигнала частоты вращения переключатель SSW2
установлен на частоту, а переключатель SSW3 установлен на производную частоты вращения.
При выборе стабилизирующего сигнала отфильтрованного сигнала мощности переключатель SSW
3 установлен на мощность (в данном случае положение переключателя SSW 2 не имеет
значения).
Системный стабилизатор
DECS-250N
