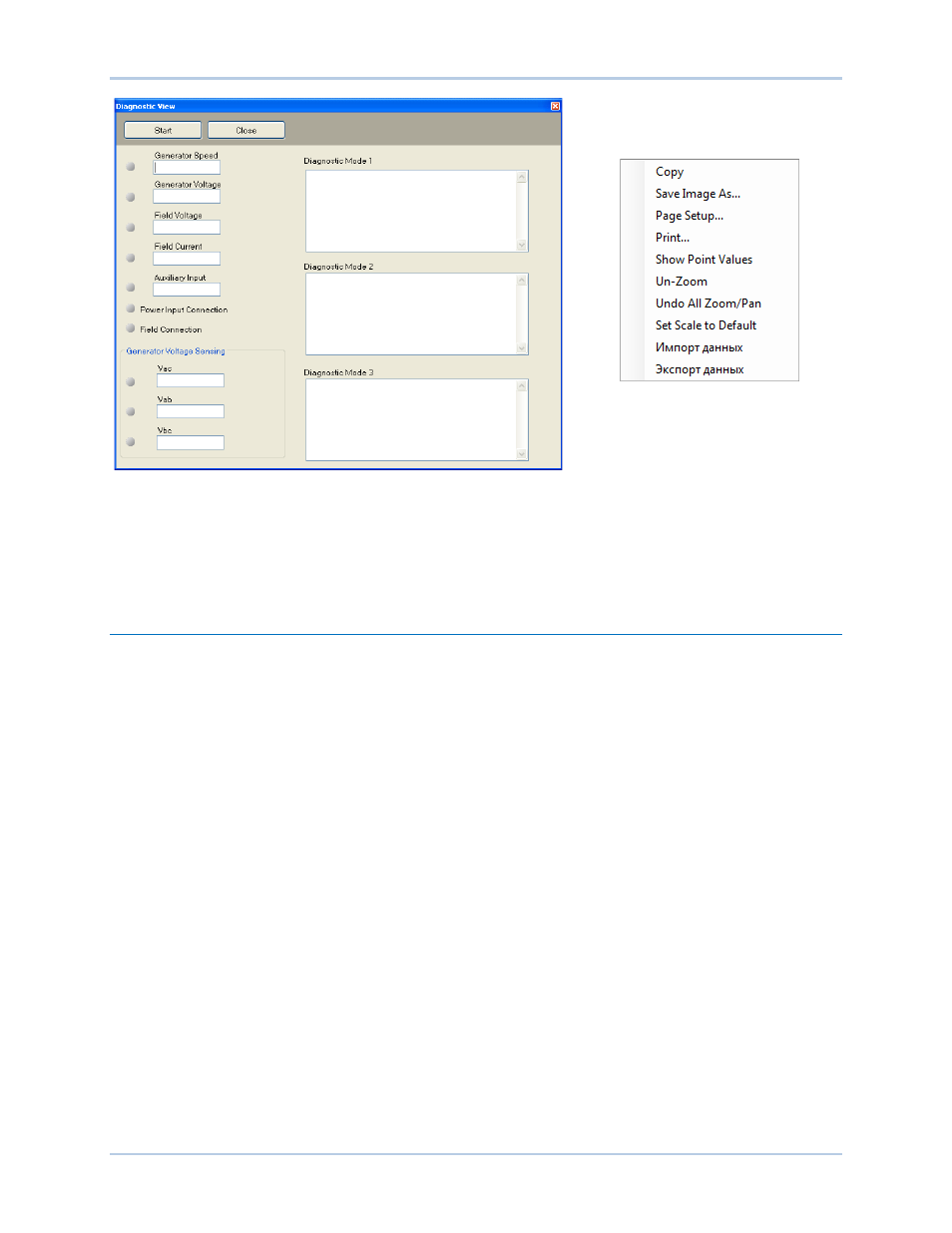

Рисунок 103. Окно диагностики
Рисунок 104. Контекстное меню
графиков
При нажатии правой кнопкой в области графика, отображается контекстное меню (Рисунок 104)
для копирования, сохранения, печати, импорта, экспорта данных графика, а также для
отображения/скрытия значений точек, масштабирования, сброса на масштаб по умолчанию.
Скроллинг мыши позволяет уменьшать и увеличивать масштаб, когда курсор находится под
областью графика.
Режимы РРВ по току и напряжению
Путь доступа в BESTCOMSPlus ® :
Меню настроек, Настройки режимов регулирования, , FCR/FVR
(
РРВ)
Путь доступа в ЧМИ: Настройки, Настройки режимов регулирования, Коэффициенты,
Коэффициенты РРВ по току или Коэффициенты РРВ по напряжению
Настройка стабильности может быть выполнена для поиска оптимальных параметров режима
регулирования по току возбуждения или по напряжению возбуждения. Параметры стабильности
РРВ по току и напряжению в BESTCOMSPlus представлены на рисунке 95.
Настройки стабильности в режиме РРВ по току
DECS-250N
основывает свой выход тока возбуждения на следующих настройках.
Пропорциональный коэффициент (Kp) A умножается на ошибку между уставкой тока возбуждения
и реальным значением тока. Уменьшение Kp приводит к уменьшению перерегулирования при
переходном процессе. Увеличение Kp усиливает регулирование во время переходного процесса.
Интегральный коэффициент (Ki)
B умножается на интеграл ошибки между уставкой тока
и реальным значением тока. Увеличение Ki уменьшает время выхода на установившееся
значение.
Дифференциальный коэффициент (Kd)
C умножается на дифференциал ошибки между уставкой
тока и реальным значением тока. Увеличение Kd уменьшает осцилляции при переходном
процессе.
Дополнительные параметры стабильности, позволяют устранить эффект шумов на цифровых
дифференциациях (постоянная времени АРВ дифференциального звена Td) D и установить
уровень коэффициента обратной связи регулятора тока возбуждения (Ka) E
.
Настройки стабильности в режиме РРВ по напряжению
DECS-250N
основывает свой выход напряжения возбуждения на следующих настройках.
DECS-250N
Настройка стабильности
