178
9440573990 Bep C1
Соединение через интерфейс CAN
Путь доступа в BESTCOMSPlus
®
:
Проводник настроек, Коммуникации, CANBus, Установка
CANBus
Путь доступа в ЧМИ : Настройки, Коммуникации, Установка CANBus
Интерфейс CAN 1(контроллер управления сети) (CAN 1) обеспечивает соединение между DECS-
250N
и дополнительными модулями, такими как модуль расширения дискретных входов и
выходов (CEM-2020) или аналоговый модуль расширения (AEM-2020).
Второй интерфейс CAN (CAN 2) позволяет отправлять с DECS-250N параметры и генератора и
системы на контроллер генератора Basler DGC-2020. CAN 2 также передает управление уставками
DECS-250N
и режимами регулирования .
Оба интерфейса CANBus используют протокол связи SAE J1939.
Параметры сети CAN DECS-250N отображены в разделе Установка подключения через сеть
СAN.
Подключения
Подключение DECS-250N к сети CAN осуществляется с помощью витой пары или экранированного
кабеля. Каждый порт CAN (обозначаются как CAN 1 и CAN 2) has a CAN high (H) terminal, a CAN
low (L) terminal, and a CAN drain (SH) terminal.
Порт CAN отображенв разделе Клеммы и
соединительные контакты.
Настройка портов
Каждый порт CAN DECS-250N должен иметь свой собственный адрес
A
.Скорость передачи
данных
B
для каждого порта настраивается в пределах от 125 kbps до 250 kbps. Настройки
конфигурации порта представлены на Рисунок 141.

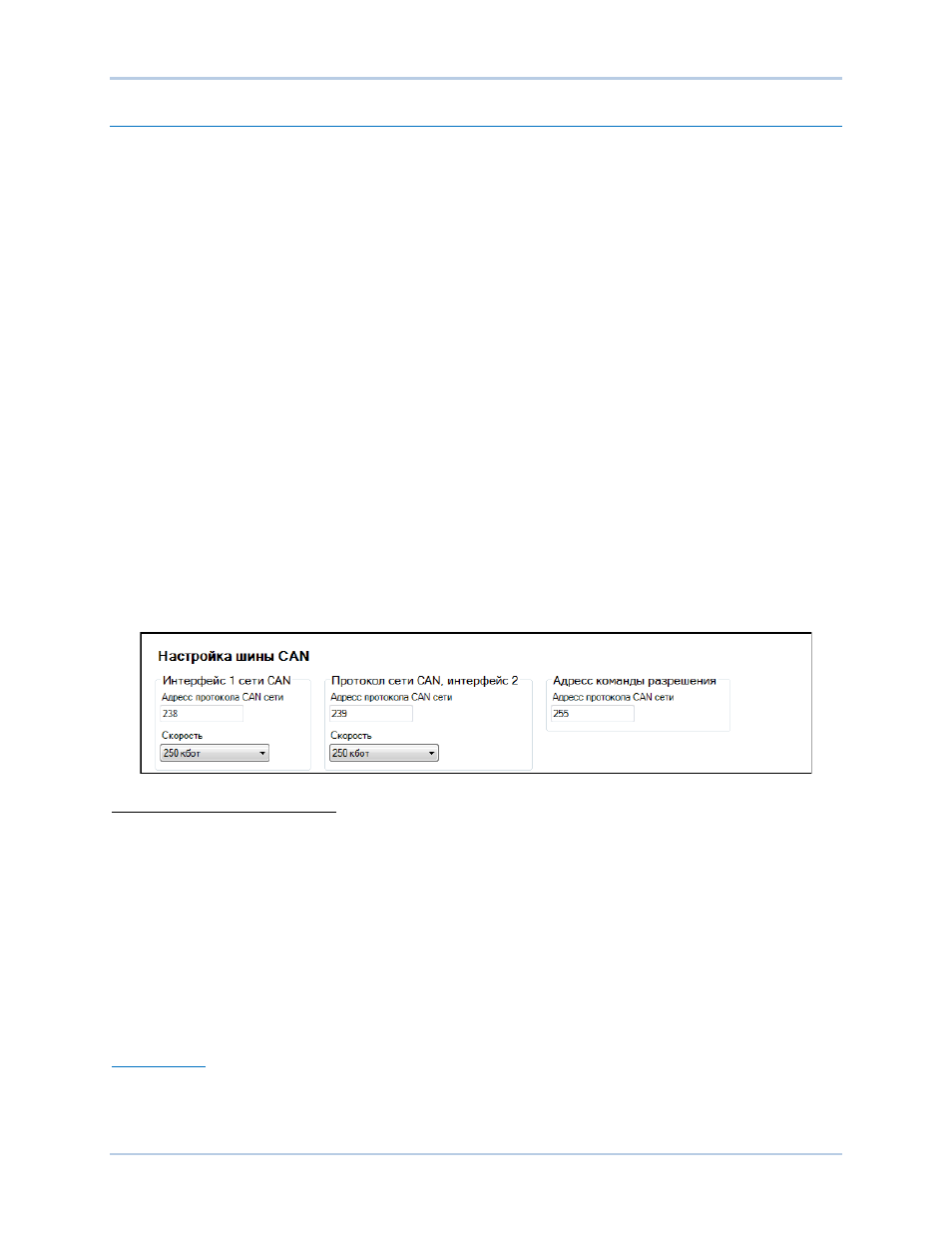

Рисунок 141. Настройки конфигурации порта CAN
A
Адрес CANBus: Диапазон регулировки от 1 до 253.
B
Скорость передачи данных: Выберите 125 kbps или 250 kbps.
Установка удаленного модуля
Путь доступа в BESTCOMSPlus
®
:
Проводник настроек, Коммуникации, CANBus, Установка
удаленного модуля
Путь доступа в ЧМИ: Настройки, Коммуникации, CANBus, Установка удаленного модуля
Дополнительные внешние модули , такие как например модуль расширения дискретных входов и
выходов (CEM-2020) и аналоговый модуль расширения (AEM-2020), соединяются с посредством
интерфейса CAN 1 и настраиваются через интерфейс BESTCOMSPlus DECS-250N. Данные
настройки приведены на рисунке 31.
Модуль CEM
При включении в работу модуля
A
, адресу CEM-2020 в сети CAN
B
присваивается свой личный
номер и указывается количество доступных выходов
C
. Стандартный модуль (CEM-2020) содержит
24 дискретных выхода и модуль с функцией повышения тока (CEM-2020H) содержит 18
дискретных выходов.
Коммуникации
DECS-250N
