Защита максимального напряжения генератора, Измерительные цепи потери напряжения – Инструкция по эксплуатации Basler Electric DECS-250N
Страница 64
46
9440573990 Bep C1
A
Уставка минимального напряжения генератора (В): Диапазон регулирования: от 0 до
600 000
В прямого тока с шагом 1 В.
B
Время действия уставки минимального напряжения (с): Диапазон регулирования: от 0,1 до
60
секунд с шагом 0,1 секунды.
C
Включение/отключение функции защиты напряжения: Выберите включить или отключить.
Защита максимального напряжения генератора
Срабатывание защиты происходит при увеличении напряжения выше значения уставки
максимального напряжения
A
. Аварийное состояние увеличения напряжения регистрируется, если
значение напряжения находится выше значения уставки в течение времени действия уставки
B
.
Защита макстимального напряжения может активироваться и отключаться
C
без внесения
изменений в настройки времени и значения уставки максимального напряжения. Элементы
срабатывания защиты и аварийного состояния в BESTlogicPlus могут быть использованы
в корректирующей схеме в ответ на сбой системы. Настройки защиты максимального напряжения
в BESTCOMSPlus представлены на Рисунок 29.

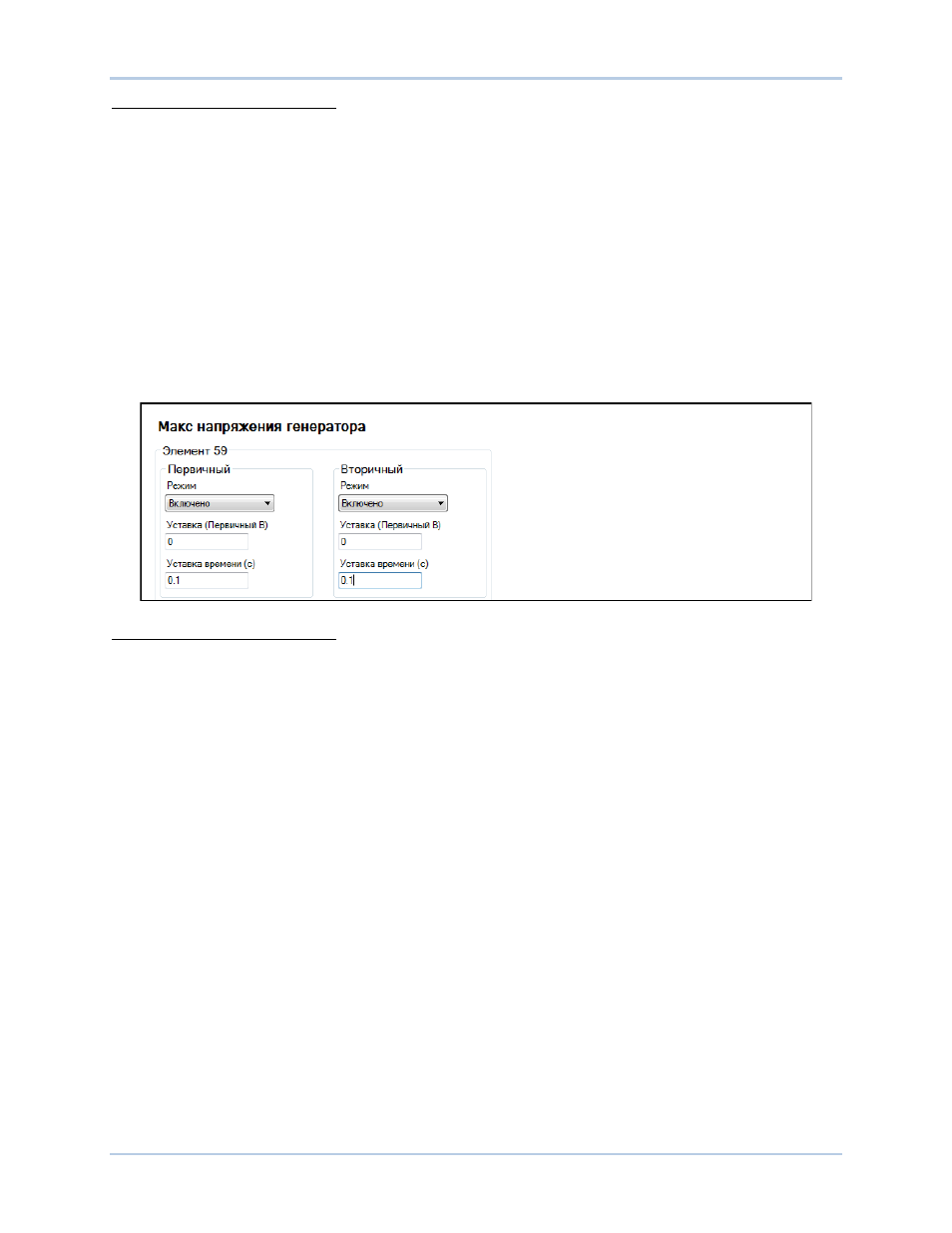

Рисунок 29. Меню настройки защиты максимального напряжения
A
Уставка максимального напряжения генератора (В): Диапазон регулирования: от 0 до
600 000
В прямого тока с шагом 1 В.
B
Время действия уставки максимального напряжения (с): Диапазон регулирования: от 0,1 до
60
секунд с шагом 0,1 секунды.
C
Включение/отключение функции защиты напряжения: Выберите включить или отключить.
Измерительные цепи потери напряжения
Для определения потерь ведется мониторинг величины напряжения на клеммах генератора.
Настройки измерительных цепей потери напряжения отображены на Рисунок 30.
В DECS-250N расчет состояния потери напряжения рассчитывается с использованием
последовательных операций. Потеря напряжения происходит, когда напряжение прямой
последовательности становится ниже уставки среднего значения напряжения
A
, выраженной в %
от уставки АРВ (автоматическое регулирование напряжения), или когда напряжение обратной
последовательности или выше уставки напряжения несимметрии
B
, выраженной в % от значения
напряжения прямой последовательности. При срабатывании защиты активируется таймер
C
по истечении которого срабатывает сигнал тревоги.
Потеря измерительных цепей напряжения может использоваться для активации перехода
в режим РРВ (ручное регулирование напряжения)
D
. Также данная защита может быть настроена
в BESTlogicPlus для других целей. Функцию защиты можно включить или выключить
E
без внесения
корректировки в настройки
Защита LOS автоматически отключается при возникновении короткого замыкания. Короткое
замыкание будет обнаружено, если значение измеренного тока превысит номинальное значение
тока однофазного вывода трансформатора тока больше чем в два раза, а также если значение
положительного последовательного тока превысит значение номинального тока трехфазного
вывода трансформатора тока.
Защита
DECS-250N
