ВНИМАНИЕ!
Всегда отключайте DECS-250N из работы перед тем, как вносить
изменения или модификации активной логической схемы.
Попытка изменить логическую схему, при работающем модуле
DECS-250N
может привести к неожиданному срабатыванию
выходов.
Изменение логической схемы в BESTCOMSPlus не приводит
к автоматической смене активной логики IEM-2020. Измененная
схема должна быть выгружена на DECS-250N. Смотрите
параграф Посылка и получение логических схем далее в данном
разделе.
Стандартные схемы логики
Стандартные схемы логики без подключения стабилизатора приведена на рисунках 116 - 118,
а схемы логики с подключенным стабилизатором: на рисунках 119 - 121.

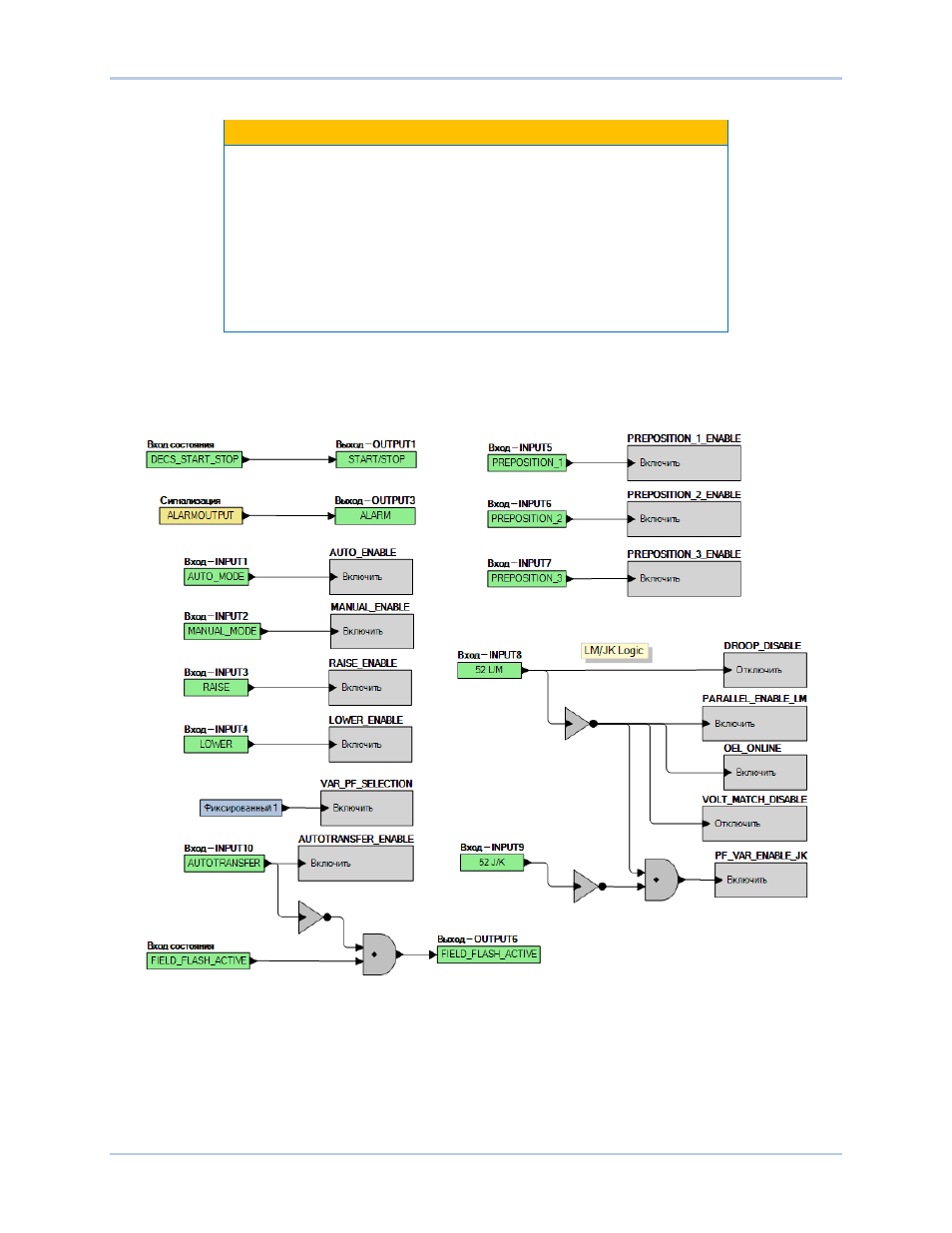

Рисунок 127. Стандартная схема логики без подключения стабилизатора – схема 1
Программируемая логика
BESTlogic™Plus
DECS-250N
