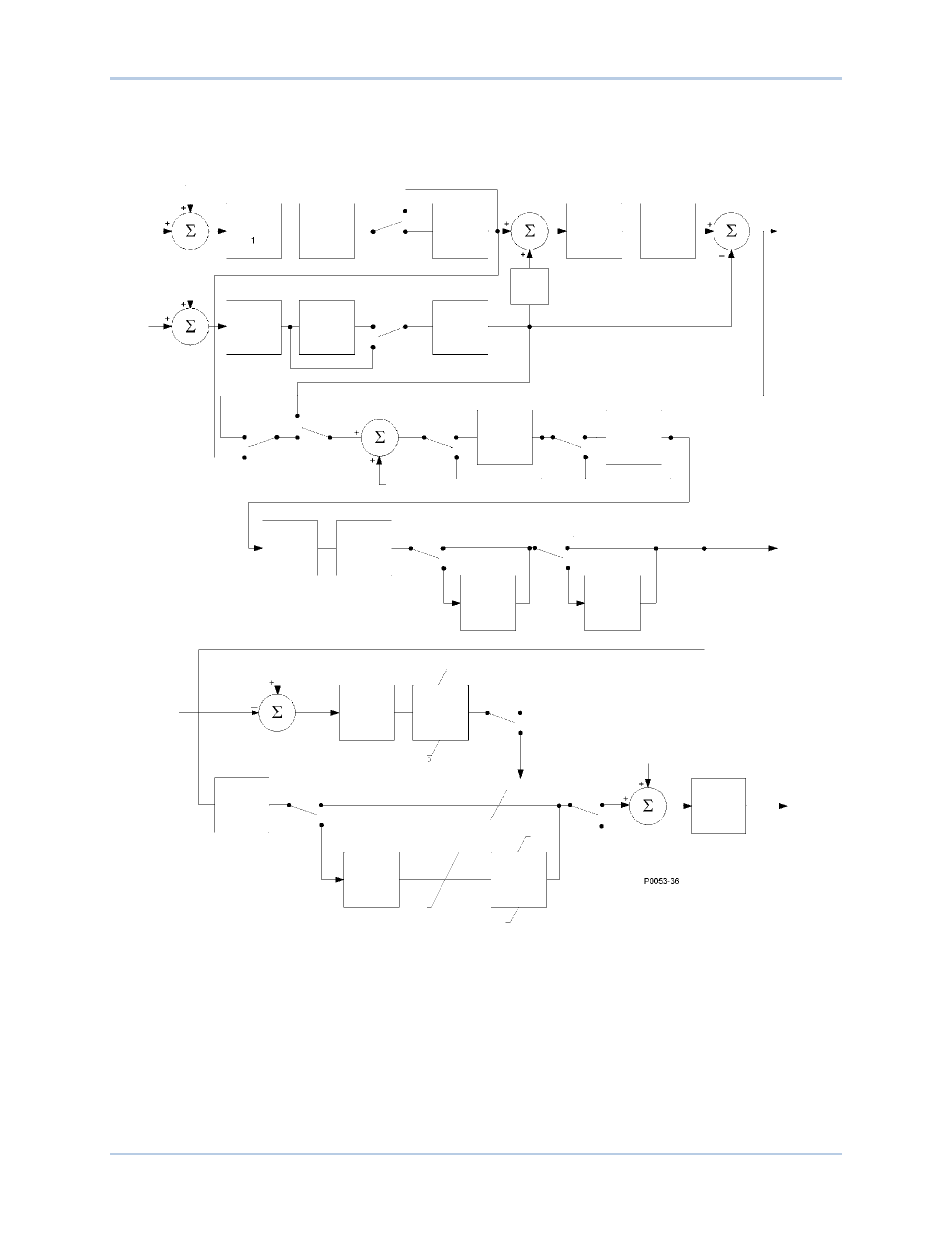

Рис. 87. Функциональные блоки и переключатели PSS
ω COMP
P
E
Тестовый сигнальный
вход частоты
компенсации
Отключено
Тестовый сигнальный
вход электрической
мощности
Размывающий
фильтр
частоты
2
V
T
SSW 0
Размывающий
фильтр
частоты
Включено
Фильтр
нижних
частот
Фильтр
нижних частот
механической
мощности
Следящий
фильтр
линейных
изменений
ω DEV
Скалярная
величина
силового
ввода
Размывающий
фильтр
мощности 1
Размывающий
фильтр
мощности 2
SSW 1
Включено
Отключено
Интегратор
Мощность
Производная
скорость
SSW 2
SSW 4
SSW 5
Частота
Производная
частота/скорость
SSW 3
Каскад
компенсации
фазы 1
SSW 9
Включено
Отключено
Тестовый сигнальный
вход производной
частоты
Каскад
компенсации
фазы 2
Фильтр
нижних
частот
конечного
напряжения
Торсионный
фильтр 1
Отключено
Включено
Торсионный
фильтр 2
SSW 6
Включено
Отключено
SSW 7
Включено
Отключено
V
PSS
Каскад
компенсации
фазы 3
Каскад
компенсации
фазы 4
V
PSS_SLMT
Ограничитель
линейных
изменений
–4%/s
+2%/s
SSW 8
Отключено
Включено
V
PSS_ULMT
Тестовый
сигнальный вход
суммирования АРВ
Каскад
усиления
Отключено
SSW 10
Включено
Коэффициент
масштаби-
рования
Выход
PSS
Включено
V
PSS_LLMT
lmt_hi
Отключено
V
PSS_ULMT
Размывающий
фильтр
логического
ограничителя
Размывающий
фильтр
логического
ограничителя
V
PSS_LLMT
lmt_lo
V
T_LMT
Системный стабилизатор
DECS-250N
