Ограничение нижнего уровня, Ограничение верхнего уровня, Начальная задержка – Инструкция по эксплуатации Basler Electric DECS-250N
Страница 87
9440573990 Bep C1
69

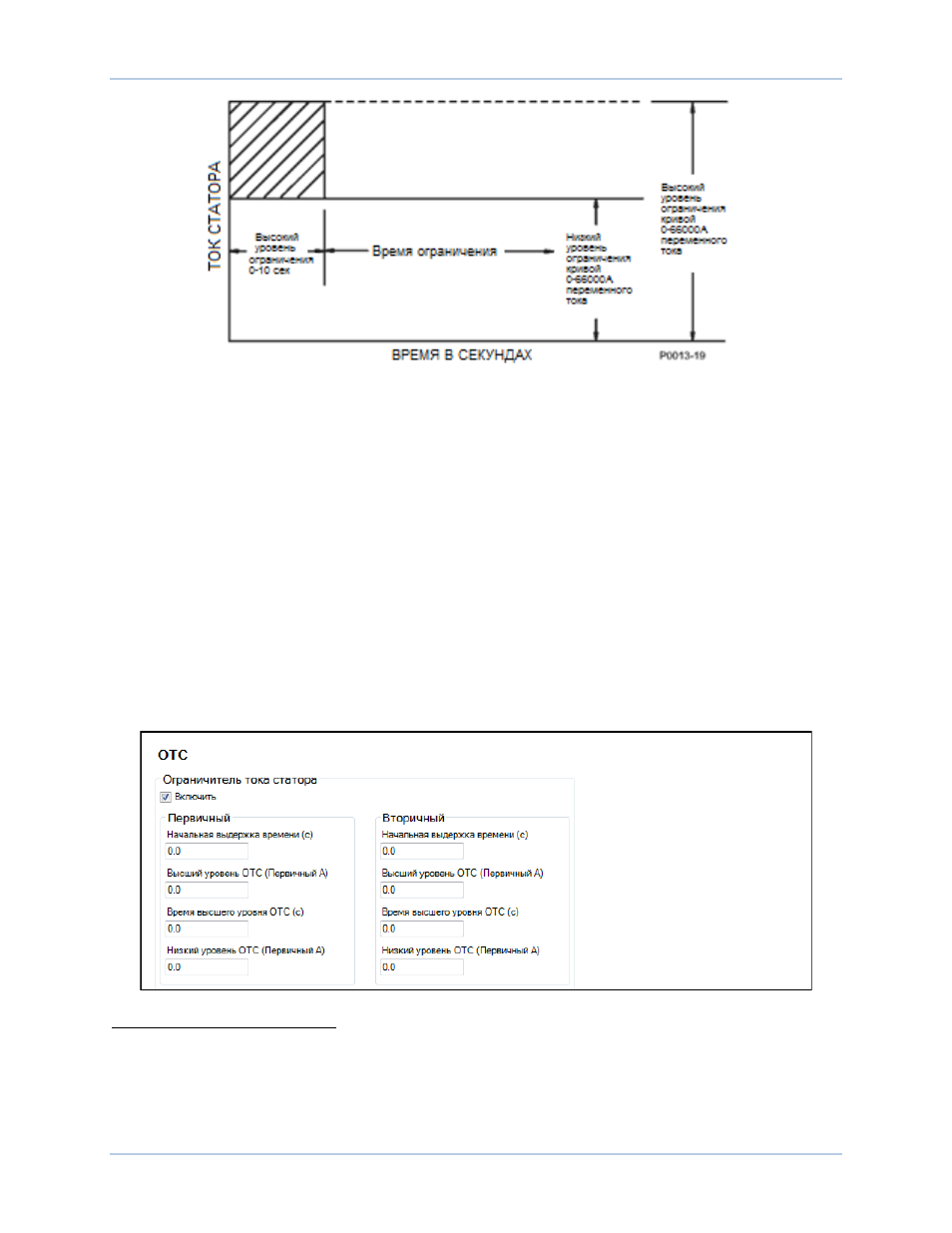

Рисунок 52. Ограничение тока статора
Ограничение нижнего уровня
Когда ток статора становится выше нижней отметки
B
, DECS-250N
извещает о повышенном уровне.
Если это состояние сохраняется на протяжении максимальных временных уставок ОТС, то DECS-
250N
ограничивает ток до нижнего уровня настроек ОТС. Генератор может работать
неограниченно долго с током ниже либо равным значению нижнего уровня.
Ограничение верхнего уровня
Когда ток статора становится выше верхней отметки
C
, то DECS-250N действует ограничивая ток
до верхнего уровня. Если ток сохраняется на этом уровне больше чем выдержка времени верхнего
уровня
D
, то DECS-250N действует ограничивая ток до нижнего уровня.
Начальная задержка
В случае ограничения тока на верхнем или нижнем уровне, функция ограничения не будет
вступать в работу в течение заданной начальной задержки
E
.
Рисунок 53. Параметры ограничителя тока статора
A
Активация ограничителя тока статора: Сделайте отметку чекбокса для включения.
B
Нижний уровень ОТС: регулируется от 0 до 66,000 A с шагом 0.1 A.
C
Верхний уровень ОТС: диапазон регулирования от 0 до 66000 А переменного тока с шагом 0,1 А
переменного тока.
D
Выдержка верхнего уровня ОТС: диапазон регулирования от 0 до 60 с с шагом 0,1 с.
E
Начальная задержка: диапазон регулирования от 0 до 10 с с шагом 0,1 с.
DECS-250N
Ограничители
