9440573990 Bep C1
105

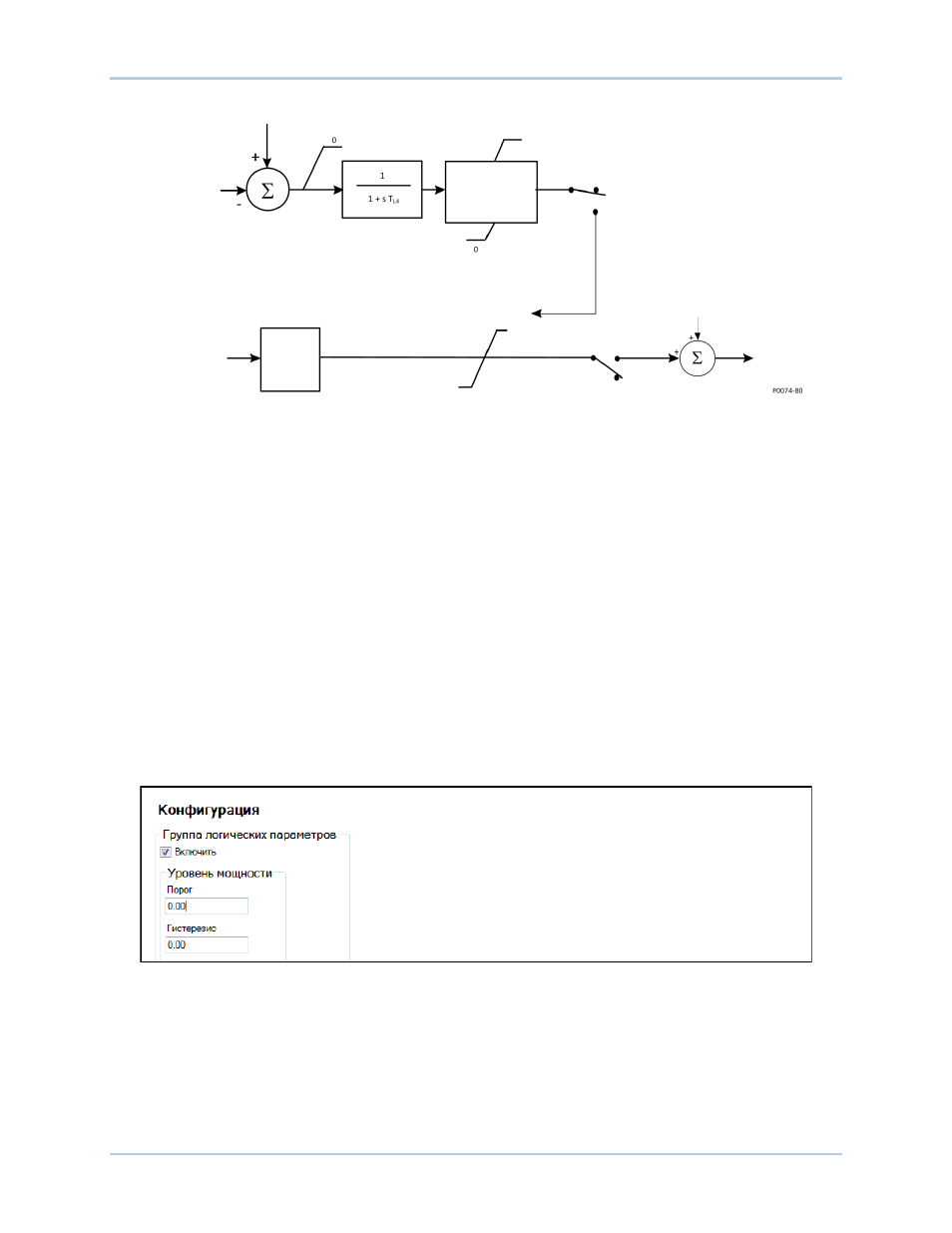

Рис. 95. Выходной каскад
Ограничитель напряжения на зажимах
Т.к. системный стабилизатор работает, модулируя возбуждение, то это может нейтрализовать
попытки регулятора напряжения поддержать напряжение на зажимах генератора в допустимых
пределах. Чтобы избежать создания условий для перенапряжения, в системном стабилизаторе
предусмотрен ограничитель напряжения на зажимах (показан на рисунке 84) который снижает
верхний выходной предел к нулю, в случае превышения напряжения генератора уставки
PP
.
Переключатель SSW 8
служит для включения и отключения блока ограничения напряжения на
зажимах. Уставка ограничения обычно выбирается так, чтобы ограничитель исключил любой вклад
системного стабилизатора, пока работают функции защиты максимального напряжения и защиты
от перенасыщения.
Ограничитель снижает верхний предел стабилизатора V
PSS_ULMT
до заданного уровня, пока не
достигнуто нулевое значение или причины перенапряжения удалены. Ограничитель не снижает
параметры автоматического регулирования напряжения ниже их нормального уровня;
ограничитель не будет предпринимать никаких действий, связанных с регулированием системного
напряжения, пока имеют место условия сбоя. Низкочастотный фильтр управляется постоянной
времени
RR
.
Рисунок 96. Настройки конфигурации стабилизатора
Уставка напряжения
на выводе
V
PSS_SLMT
Напряжение
на выводе
генератора
Ограничитель
линейных
изменений
Отключено
SSW8
Включено
VPSS_ULMT
Вывод PSS перед
усилениями
и ограничениями
Включено
K
s
Тестовый
сигнальный вход
суммирования АРВ
SSW10
Выход PSS
VPSS_LLMT
Выкл.
DECS-250N
Системный стабилизатор
