9440573990 Bep C1 203
• Отфильтрованное значение
мощности (WashP)
• Отфильтрованное значение скорости
(WashW)
Частотная характеристика
Функция тестирования частотной характеристики включается нажатием кнопки Frequency response
(Частотная характеристика) на экране анализа RTM. Настройки экрана частотной характеристики
приведены на Рисунок 160 и описаны далее.
Режим тестирования
Тестирование частотной характеристики может проводиться в ручном или автоматическом
режиме. В ручном режиме, отображения характеристики единичной частоты частота служит для
достижения определенной величины сигнала и фазной характеристики. В автоматическом
режиме, BESTCOMSPlus ® задаст диапазон частот, и достигнет необходимые величины сигналов и
фазные характеристики.
Настройки ручного режима тестирования
Настройки ручного режима тестирования включают настройки выбора частоты и величины
подаваемого сигнала. Настройка времени запаздывания определяет время, за которое
рассчитывается величина сигнала и фазовая характеристика в зависимости от частоты . Эта
выдержка позволяет пройти переходному процессу до совершения ступени.

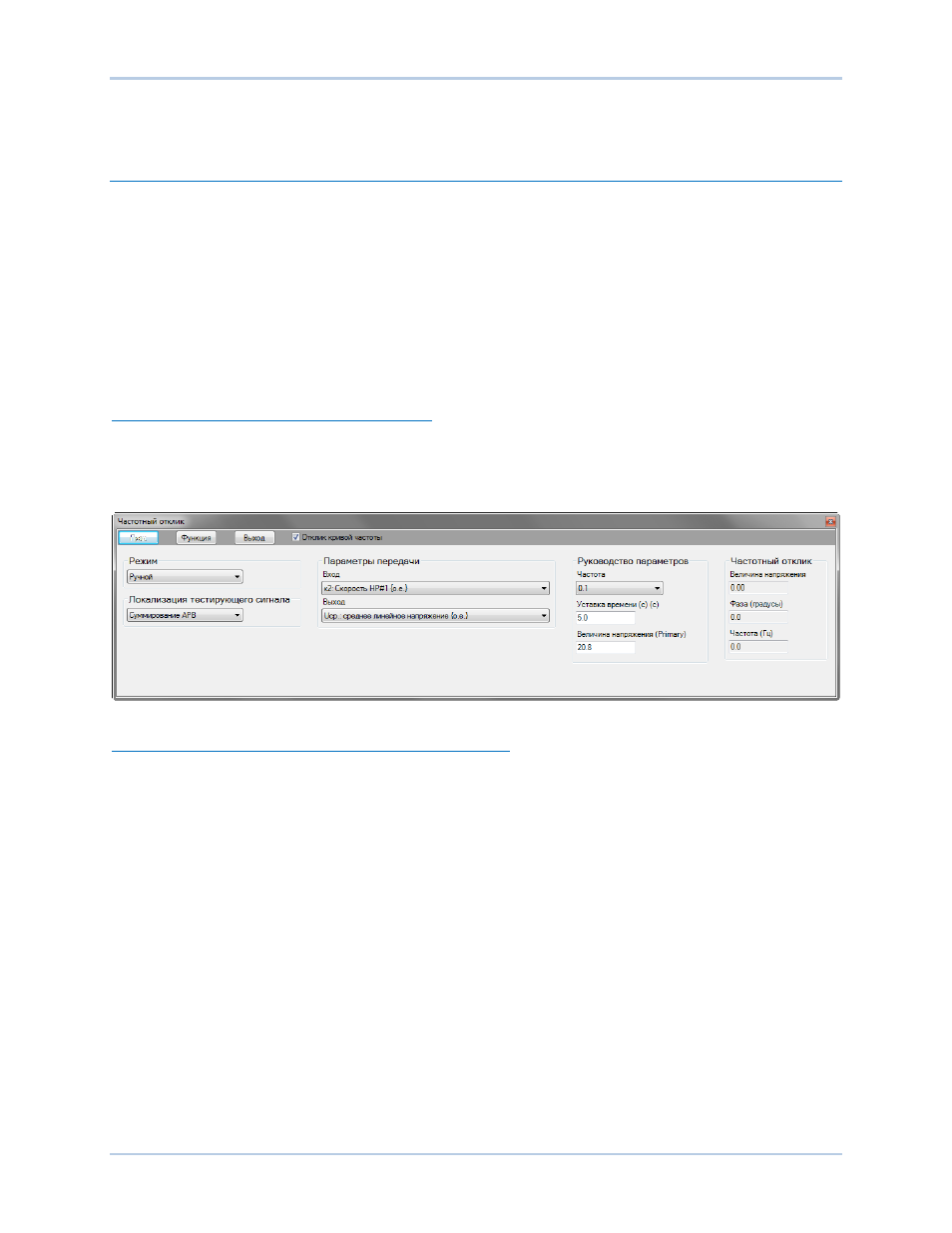

Рисунок 160. Меню настройки частотной характеристики
Настройки автоматического режима тестирования
Режим автоматического регулирования включает настройки выбора минимальной частоты,
максимальной частоты, амплитуды синусоидальной волны .
Построение графиков
Построенный график может быть распечатан, отрыт и сохранен в формате (.gph).
Функция передачи
Точка в логической схеме DECS-250N может быть выбрана для анализа на величину и фазу.
Сигнальные точки включают компенсированную частоту PSS, электрическую мощности PSS,
суммирование АРВ, вход ПИД АРВ, вход ПИД РРВ.
Типы входных и выходных сигналов выбираются из следующего списка:
•
AvrOut
(Дополнительный выход)
•
B Hz: Bus Frequency {Hz} (
Частота сети, Гц)
•
CntOp: Control Output {pu} (
Выход
управления)
•
CompF: Compensated Frequency Deviation
(
Компенсированная разница частот)
•
Droop
(Спад)
•
ErrIn: AVR Error Signal (
Сигнал ошибки АРН)
•
FcrErr
(Ошибка РТВ)
•
FcrOut
(Выход РТВ)
•
FcrState
(Состояние РТВ)
•
FvrErr
(Состояние РНВ)
•
FvrOut
(Выход РНВ)
•
FvrState
(Состояние РТВ)
•
G Hz: Generator Frequency {Hz} (
Частота
генератора, Гц)
•
I1: Positive Sequence Current {pu}
(Ток
прямой последовательности, о.е.)
