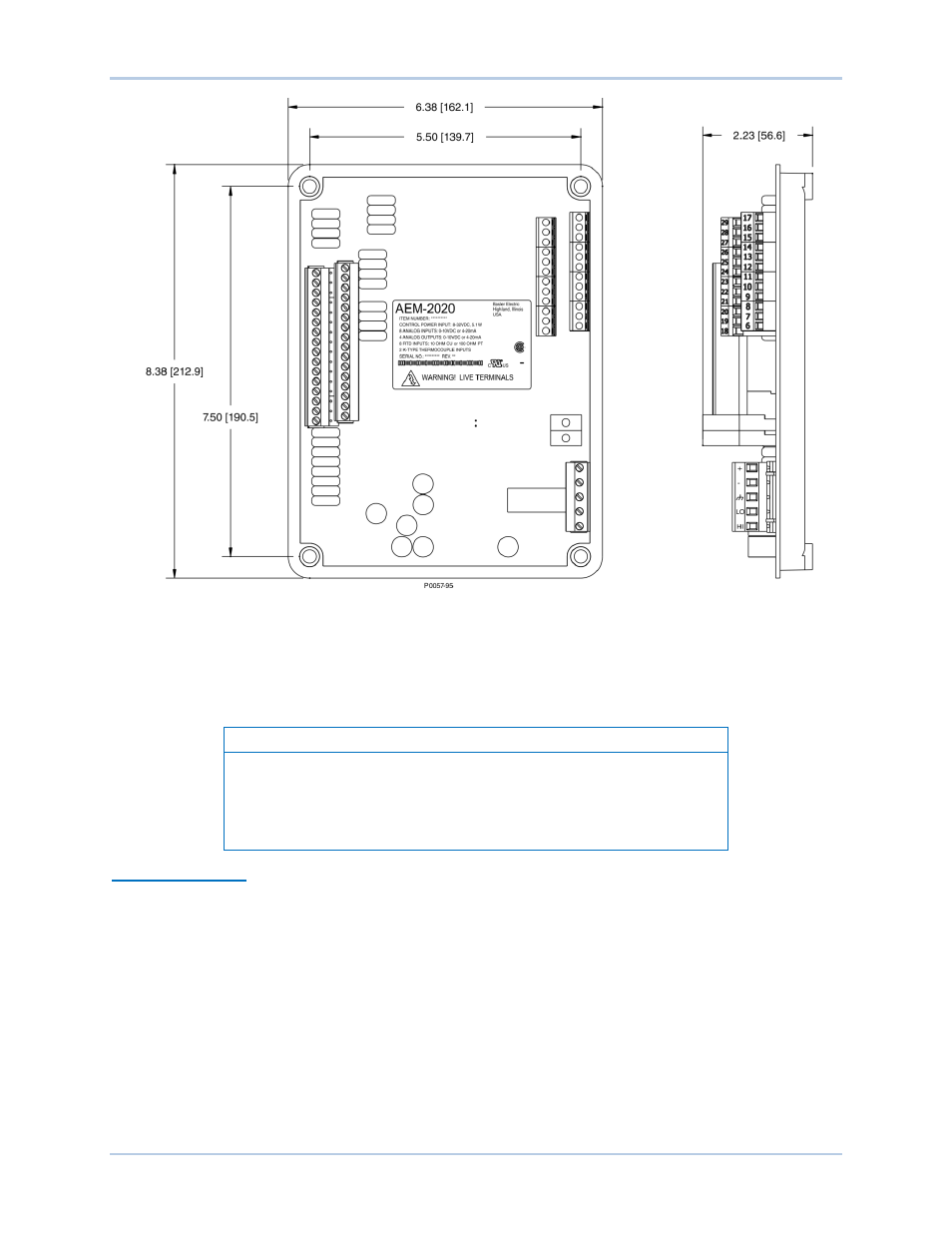

Рисунок 168. Габаритный и присоединительный размеры AEM-2020
Присоединения
Присоединения к AEM-2020 определяются конкретным случаем применения. Неправильное
присоединение внешних цепей может повредить модуль.
ПРИМЕЧАНИЕ
Оперативное питание от батареи должно подаваться в
корректной полярности, иначе AEM-2020 не будет поврежден, но
и работать также не будет.
Следует соединить AEM-2020 с контуром заземления медным
проводом сечением не менее 12 AWG.
Клеммы и зажимы
Интерфейс внешних присоединений состоит из разъемных клеммников с винтовым зажимом
провода и неразъемного болтового соединителя.
Присоединение внешних цепей к AEM-2020 осуществляется с помощью одного 5-и контактного,
двух 12-и контактных, двух 16-и контактных соединителей и двух 2-х контактных разъема
термопары. Эти соединители вставляются в розетки на к AEM-2020. Соединитель и розетка имеют
блокировочные выступы не позволяющие соединить их неправильно. Двенадцатиконтактный
разъем неразборного типа также смонтирован непосредственно на плате.
В соединителях и розетках могут содержаться луженые или позолоченные проводники. Луженые
проводники размещены в черном пластмассовом корпусе, а позолоченные проводники — в
оранжевом пластмассовом корпусе. Подключайте соединители только к розеткам того же цвета.
