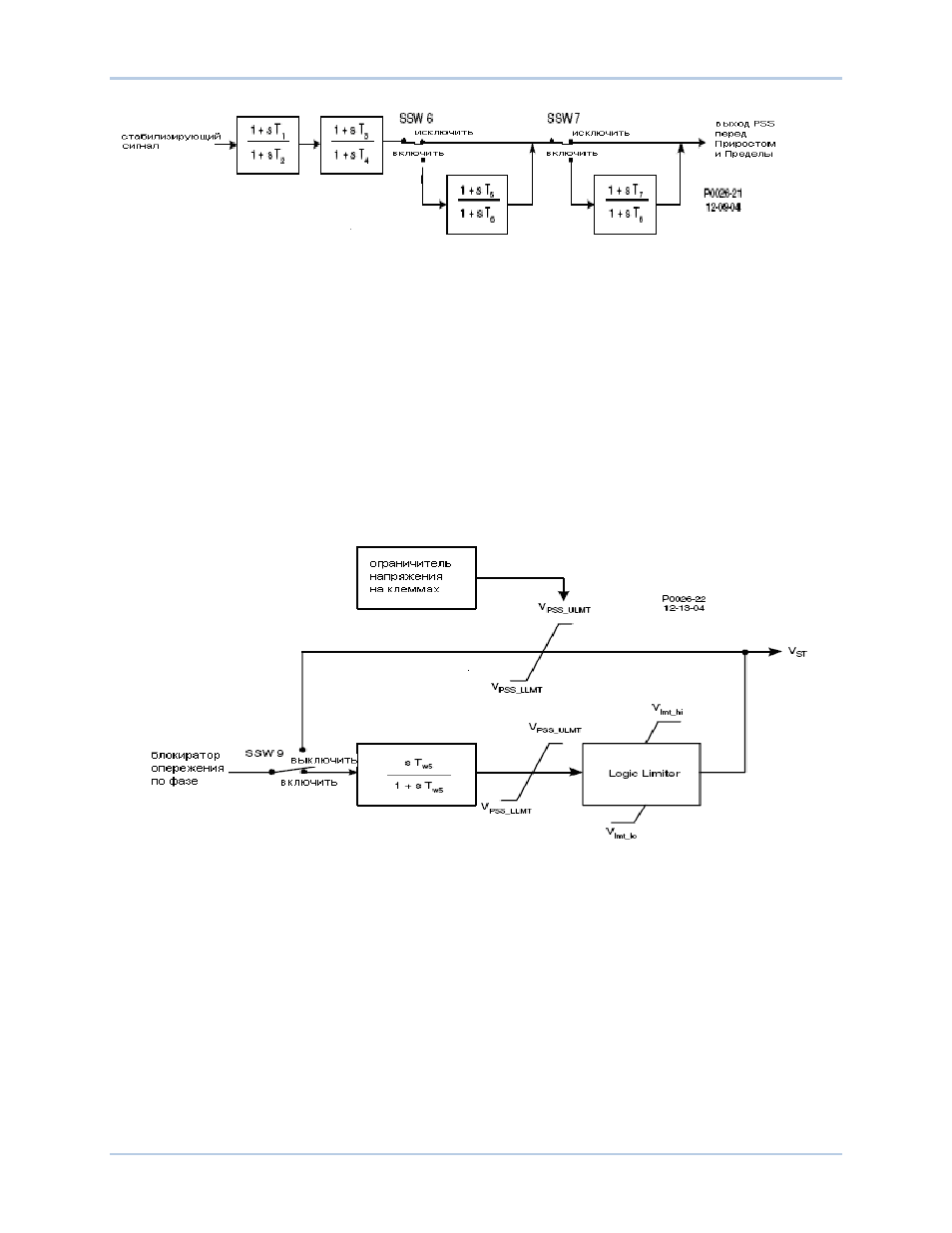

Рисунок 93. Фазовая компенсация
Фильтр и логический ограничитель
Выход каскадов фазовой компенсации присоединяется к фильтру и логическому ограничителю
через усилительный каскад стабилизатора.
Переключатель SSW 9
FF
включает или шунтирует фильтр и логический ограничитель. Фильтр
управляется двумя постоянными времени: нормальной l
GG
и ограничения
HH
(меньшей, чем
нормальной).
Логический ограничитель сравнивает отфильтрованный сигнал с верхней
II
и нижней уставками
JJ
логического ограничителя. Если счетчик достигнет установленной выдержки времени
KK
,
постоянная времени фильтра изменяется с нормальной постоянной времени на постоянную
времени ограничения. Когда сигнал вернется к заданным границам, счетчик сбрасывается, и
постоянная времени фильтра меняется обратно на нормальную постоянную времени.
На рисунке 84 показан фильтр и логический ограничитель.
Рисунок 94. Фильтр и логический ограничитель
Выходной каскад
Прежде чем послать выходной сигнал стабилизатора на вход регулятора напряжения выходной
сигнал может пройти через регулируемый каскад
LL
и блок ограничения по верхнему
MM
и
нижнему
NN
пределу. Выход стабилизатора подключается к входу регулятора напряжения, когда
переключатель SSW 10
OO
установлен в позиции Вкл. (On). Процесс получения выходного сигнала
стабилизатора показан на рисунке 85.
