течение времени верхнего уровня, DECS-250N начинает ограничивать ток возбуждения до
значения нижнего уровня.
Работа в сети
При работе в сети, имеется три уровня ограничения тока точка суммирования: нижний, средний и
высокий. Рисунок 37 иллюстрируют соотношение между уставками верхнего, среднего и нижнего
уровня.

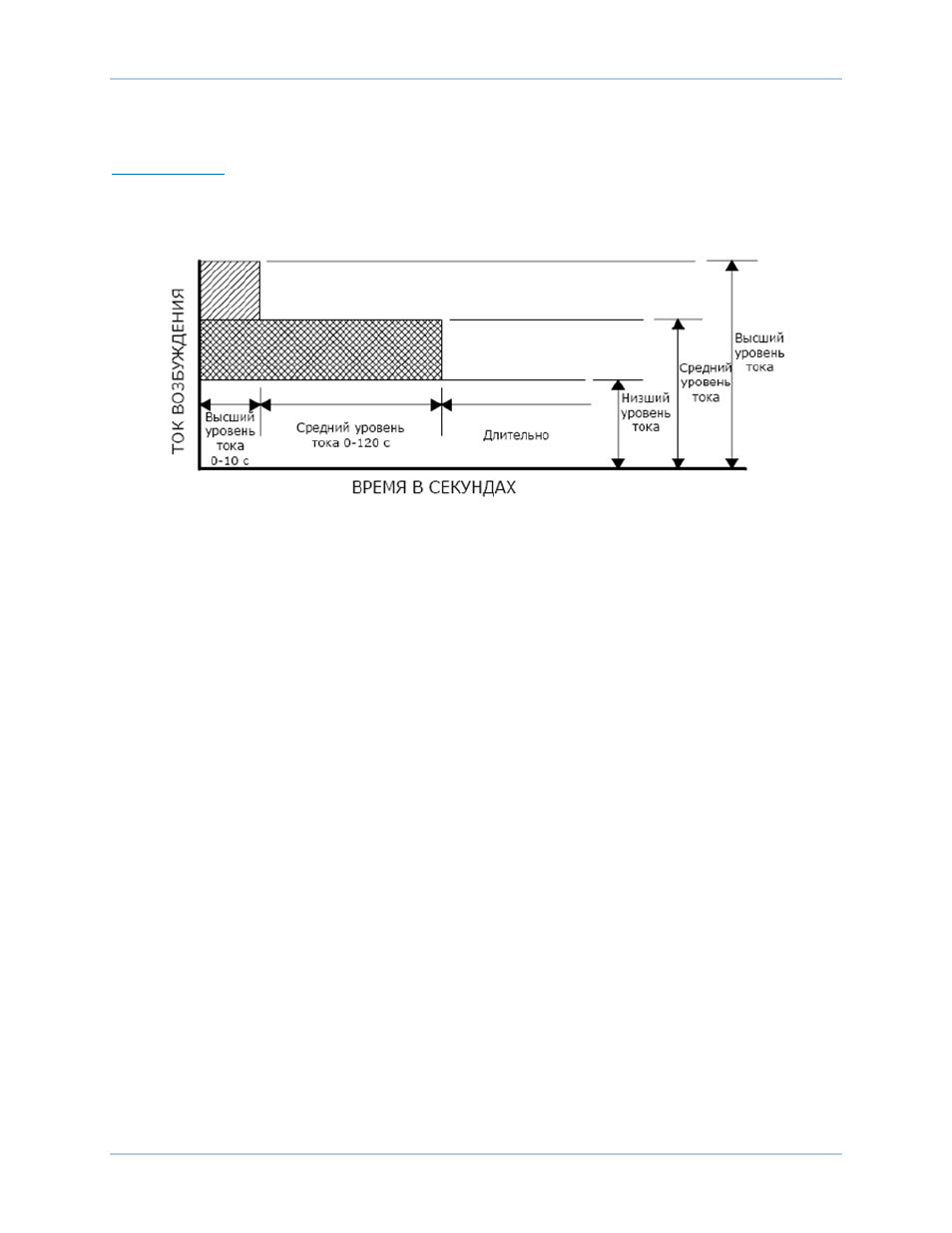

Рисунок 44. ОПР точка суммирования в сети
Нижний уровень ОПР в сети задается параметром нижний уровень
vi
. Когда уровень возбуждения
ниже уставки нижнего уровня, DECS-250N не производит воздействия. Генератор может работать
с данным уровнем неограниченно долго.
Средний уровень ОПР в сети задается параметром средний уровень
vii
и временем среднего
уровня
viii
. Когда уровень возбуждения превышает средний уровень, DECS-250N начинает
ограничивать ток возбуждения до значения среднего уровня. Если уровень тока возбуждения
ограничивается в течение времени среднего уровня, DECS-250N начинает ограничивать ток
возбуждения до значения нижнего уровня.
Верхний уровень ОПР в сети задается параметром верхний уровень
ix
и временем верхнего
уровня
x
. Когда уровень возбуждения превышает верхний уровень, DECS-250N начинает
ограничивать ток возбуждения до значения верхнего уровня. Если уровень тока возбуждения
ограничивается в течение времени верхнего уровня, DECS-250N начинает ограничивать ток
возбуждения до значения среднего уровня.
Зависимость ОПР от напряжения
Работа ОПР в сети может быть заблокирована при коротком замыкании в сети включением
xi
функции зависимости ОПР от напряжения. При замыкании близком к генератору, уставки ОПР
верхнего уровня отключаются (основано на скорости изменения) и переключается на уставки
среднего уровня. При удаленном коротком замыкании, все три (верхний, средний, нижний)
параметра остаются активными. Другими словами, если скорость уменьшения напряжения на
выводах машины превышает уставку зависимости ОПР от напряжения
xii
,
уставка верхнего уровня
остается включенной. В других случаях, уставка верхнего уровня отключена.
ОПР по кривой
При ограничении по кривой, уровень тока возбуждения ограничивается по обратнозависимой
кривой, представленной на рисунке 38. Отдельные кривые могут быть выбраны для режима
работы в сети и на ХХ. Если система входит в состояние перевозбуждения, ток возбуждения
начинает принудительно ограничиваться в соответствии с кривой. Первичная и вторичная группа
уставок обеспечивает дополнительное управление для двух определенных условий работы
