Инструкция по эксплуатации Basler Electric DECS-250N
Страница 107
9440573990 Bep C1
89
Программируемые сигналы
Меню навигации в BESTCOMSPlus
®
:
Меню настроек , Конфигурация сигнала, программируемые
сигналы
Доступно 16 программируемых вручную сигналов. На экране программируемых сигналов вводится
строка подписи
A
для каждого из них (смотрите Рисунок 78). Если условие срабатывания сигнала
длится в течение определенного промежутка времени
B
,
сигнал активируется. Если сигнал активен,
то текст подписи сигнала отображается в меню сигналов BESTCOMSPlus
®
,
на мониторе передней
панели, и регистрируется в журнале событий.
Каждый сигнал предусмотрен на активацию логического выхода, который соединяется с помощью
программируемой логики BESTlogicPlus к физическому выходу или входу логики. Для
дополнительной информации относительно логики сигналов обратитесь к разделу BESTlogicPlus .

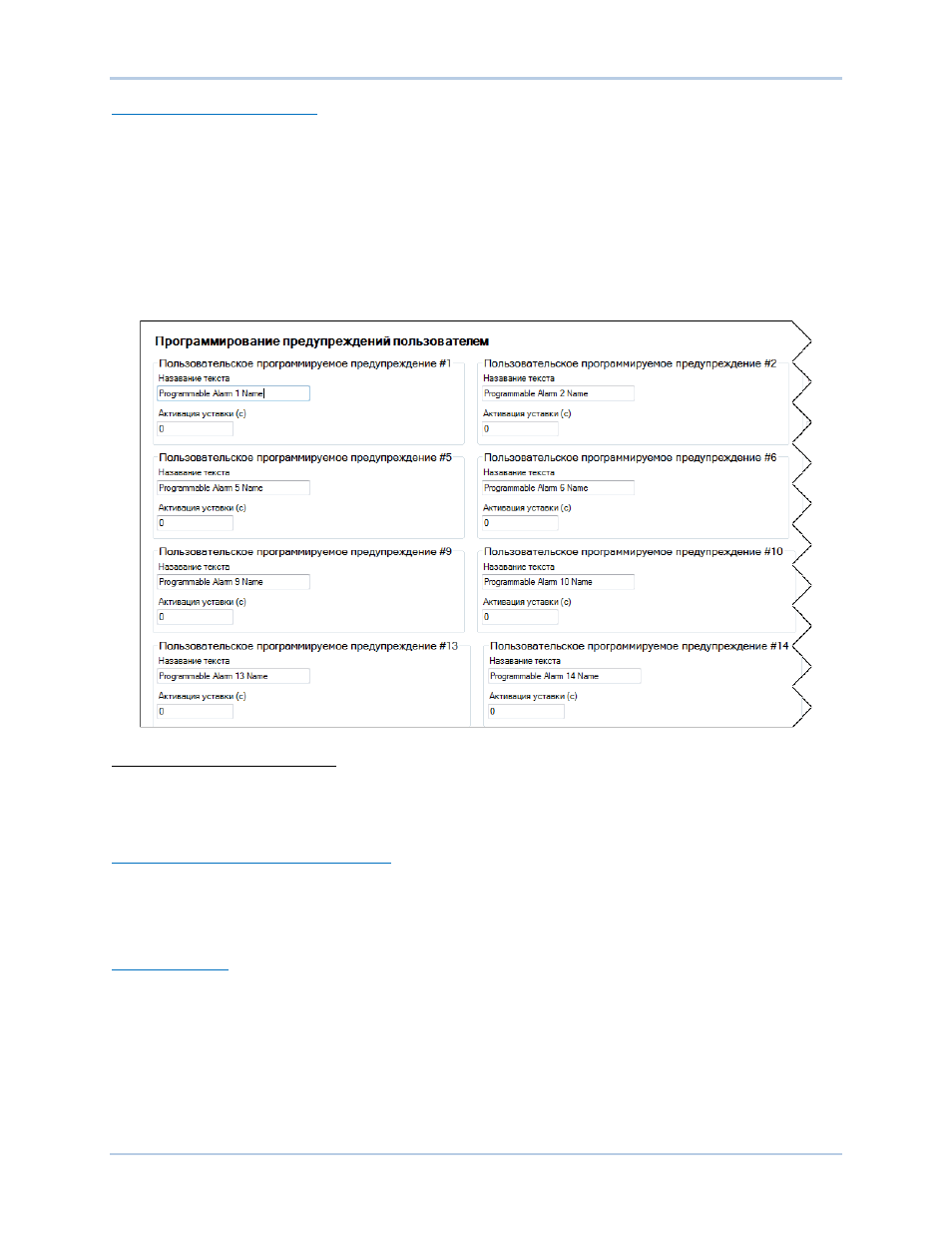

Рисунок 78. Меню настройки программируемых сигналов
A
Строка подписи: Введите буквенное обозначение.
B
Время срабатывания сигнала : Диапазон регулирования от 0 до 300 сек с шагом 1 сек.
Извлечение информации по сигналам
Все сигналы регистрируются в отчетном журнале. Если сигналы активны, то они автоматически
выводятся на экран передней панели. Для просмотра активных сигналов в BESTCOMSPlus
®
,
войдите в Меню настроек откройте меню Статус, Меню сигналов . Для дополнительной
информации смотрите раздел Измерения Metering.
Сброс сигналов
A BESTlogicPlus
может использоваться для сброса сигналов. Чтобы открыть меню
программируемой логики BESTlogicPlus , зайдите в Меню настроек) , затем выберите из списка
элементов логики строку ALARM_RESET блокировка логики ALARM_RESET. Используйте метод
перетаскивания объектов для подключения переменных или последовательности переменных ко
входу Сброс. Для дополнительной информации смотрите главу BESTlogicPlus .
Часы реального времени
Путь доступа в BESTCOMSPlus: Меню измерений, , Состояние , Часы реального времени
Путь доступа на ЧМИ: Меню измерений, Состояние, Часы реального времени
DECS-250N
Измерения
