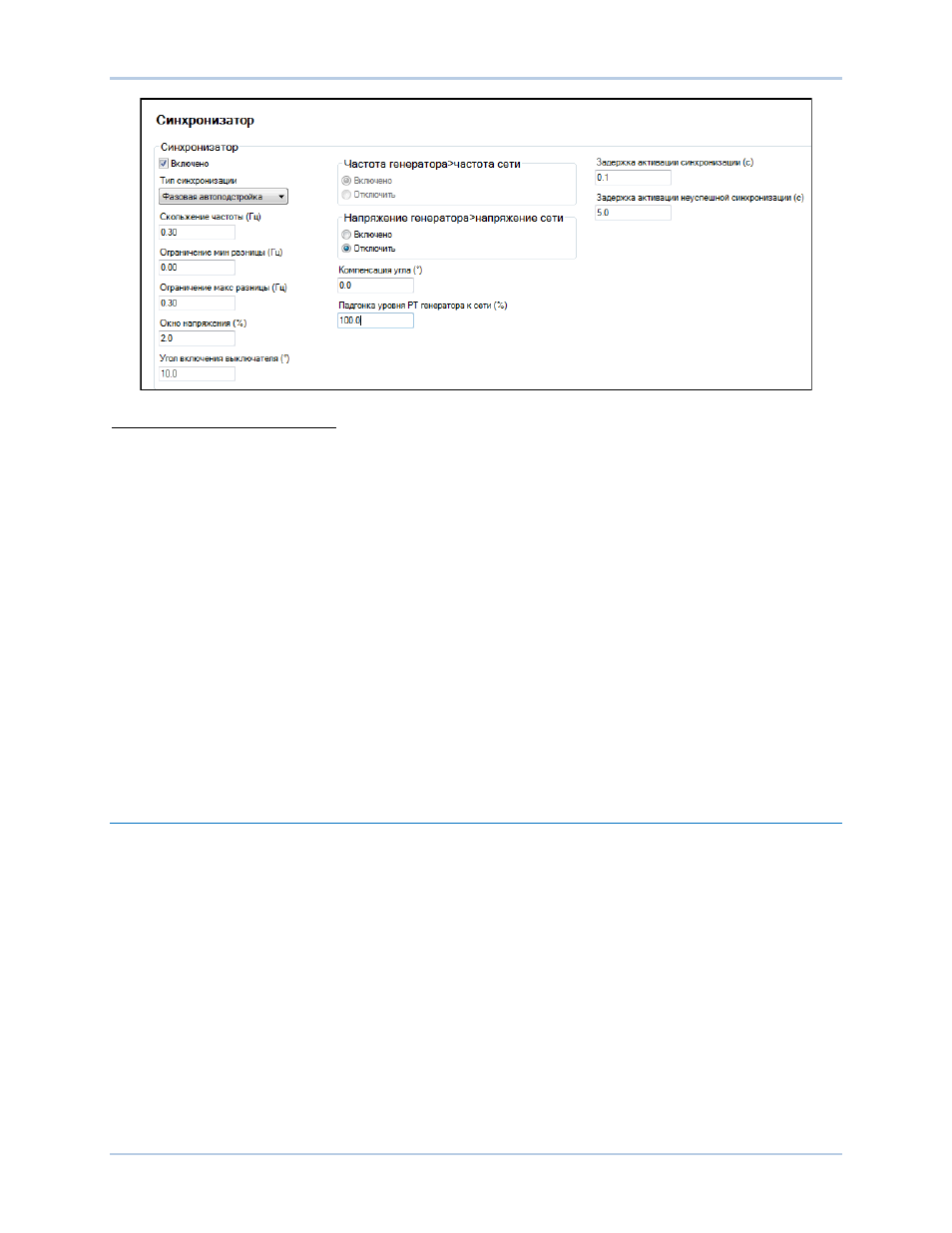

Рисунок 10. Меню настройки синхронизации генератора
A
режим синхронизации: Выберите режим синхронизации с опережением синхронизма или с
фазным замыканием на контур.
B
Разность частот: Диапазон настройки от 0,1 до 0,5 Гц с шагом 0,05 Гц.
C
Настройка минимальной частоты управления: Диапазон настройки от 0,1 до 2 Гц с шагом 0,1
Гц.
D
Настройка максимальной частоты управления: Диапазон настройки от 0,1 до 2 Гц с шагом 0,1
Гц.
E
Частота генератора > частоты сети: Выбрать включение или отключение .
F
Угол закрытия выключателя: Диапазон настройки от 3 до 20° с шагом 0.5°.
G
Время активации синхронизации: Диапазон настройки от 0,1 до 0.8 секунд с шагом 0,1 секунда.
H
Voltage Window
(Диапазон напряжений): Диапазон настройки от 2 до 15% с шагом 0.5%.
I
Vgen>Vbus
(Напряжение генератора больше напряжения сети): Выберите включение или
отключение .
J
Gen to Bus PT Match Level
: Диапазон настройки от 0 до 700% с шагом 0.1%.
K
Angle Compensation (°)
: Диапазон настройки от 0.0 до 359.9° с шагом 0.1°.
L
Sync Fail Activation Delay
(Время активирования синхронизации): Диапазон настройки от 0,1 до
600
секунд с шагом 0,1 секунду.
J
Время активирования синхронизации: Диапазон настройки от 0,1 до 0.8 секунд с шагом 0,1
секунду.
Подгонка напряжений
Путь доступа в BESTCOMSPlus: Меню настроек , Синхронизация/подгонка напряжений, Подгонка
напряжений
Путь доступа на ЧМИ: Настройки, Синхронизация/подгонка напряжений, Подгонка напряжений
При активации
A
подгонки напряжений активируется режим режим автоматического регулирования
напряжения, что позволяет устройству сравнивать измеренное напряжение сети с уставкой AVR.
Подгонка напряжений разделяется на 2 этапа: соответствие диапазону напряжений и этап
подгонки.
Настройка соответствия диапазона напряжений
B
определяет допустимую область соответствия
напряжений генератора и сети.
Уровень соответствия напряжений генератора и сети в ТН l
C
определяет значение напряжение
сети (в процентом соотношении), которое соответствует напряжению генератора
Настройки подгонки напряжения изображены на рисунке 11.
